二式水上爆撃機主翼プランク続

主翼プランク作業終える

最終プランク材からピンを抜いてありませんが

これでプランクの作業は済み、前縁、翼端、フラップ、エルロンと

まだまだ　成形、接着等　目白押しに有ります

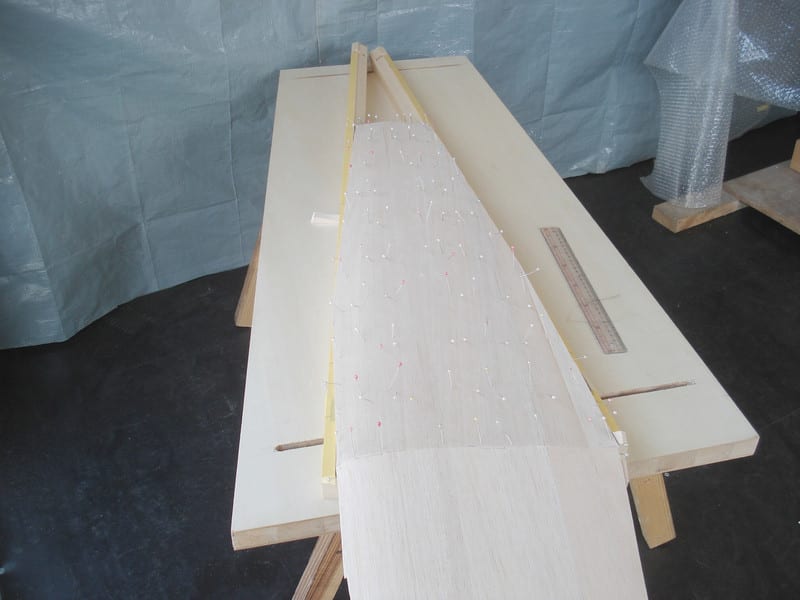

主翼裏側プランク

　

　

　

　

主翼裏側プランク２

　

　

　

主翼表側プランクの準備

  ねじり下げの治具調整

　ここで　確実に角度とねじり角が

　決ってしまいます

丁寧な位置決め調整をする

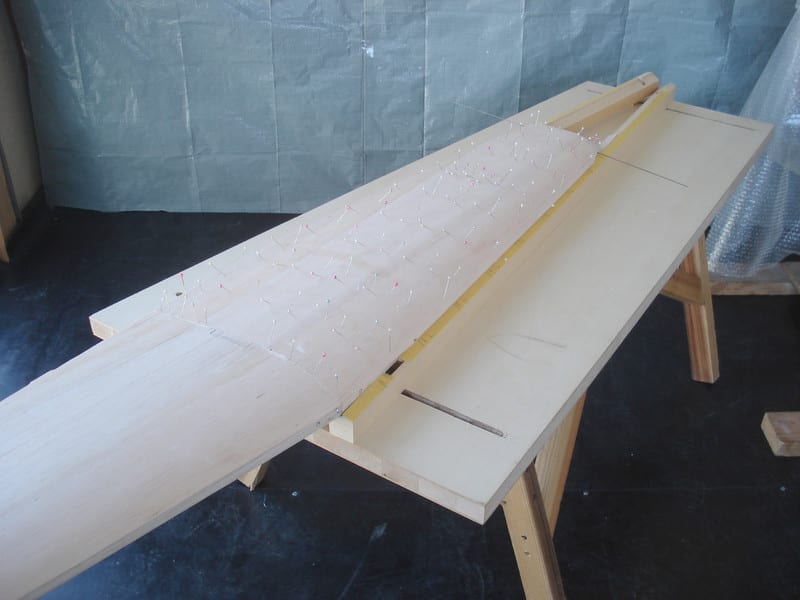

主翼表側プランク

　

　

　

　

プランク作業終える

ピンはまだ抜いていませんが

ふ～～　終わった

　

　

作業中での参考

常に翼端のねじりが　両翼端で一致しているか

確認しながらプランクをする

　両翼端にピアノ線を通す穴を開けておきます

   使用したピアノ線通しの画像

前縁と後縁の中心に穴を開けて　ピアノ線を通します

少し離れて、片目で片翼端より両翼端のピアノ線を見比べて

ねじりが一致しているか確認をする

この方法は　一般的な翼のひねり確認に

使用できます
