フットペダルＳＷの改造

　３連休の最後の日，ボーっとするのも勿体無いので，そうだ，で始めたフットペダルＳＷの改造．
　以前，フットペダルＳＷをヤマハのキーボード用サスティンペダルを使っているとブログに紹介しました．ＯＮ／ＯＦＦがオルタネートタイプにならないかとＪＡ１ＢＢＰからコメントがあり，そのままでは構造的に無理でして，ラッチさせるにはロジック回路を組むか，ラッチリレー等で回路を組むかと考えたりもしていました．　しかし，電子回路を組むとなると高周波の回り込みには単純なＯＮ／ＯＦＦスイッチ以上にリスクを背負いそうです．

　自宅への帰り道，秋葉原のラジオデパートで見つけた薄型のオルタネートＳＷ，￥１００／個なり．あまりにも薄くて店の人に，これ本当にオルタネートタイプですか？　と聞き直すくらいに薄いＳＷでした．これなら，工夫すれば何とかリクエストに答えられそうとやってみたのがこの改造．

　　　　　　　　　　

　結果はバッチリ，押してＯＮ，もう一度押してＯＦＦが可能になりました．

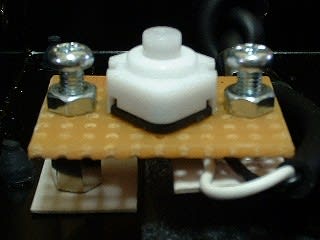

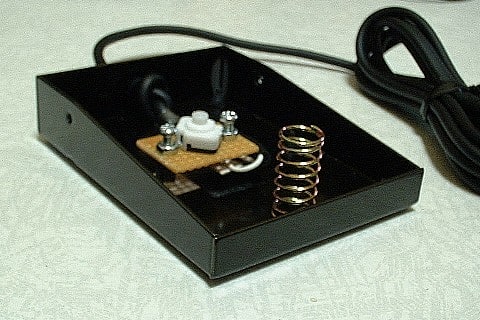

　構造は，簡単です，そのＳＷをユニバーサル基盤の端材に取付け，Ｍ３×１５ｍｍのネジで基盤を取付け，高さの調整には適当なスペーサーが無い為，Ｍ４のナット＋Ｍ３平ワッシャーをスペーサーの代用にしています．それと足の力加減がそう簡単に出来るわけが無い為，そのネジとナットを利用してメカ的ストッパーにしています．ネジの頭がフットペダルの上蓋にぶつかり，余計な力がＳＷに作用しない構造にしてみました．離島在住の身には，ホームセンターも無きゃハムショップ等あるわけも無く，手持ちのパーツで何とか仕上る事が出来まして，今日はラッキーでした．画像左側のネジは単純に高さ合わせとメカストッパーです．最後にシリコングリスをスイッチとネジの頭に塗布して組み付けました．動作はバッチリっす．
