HB9CV 3ele style

　先日，メンテナンスしたコメット製ＨＢ９ＣＶの３エレ化です．

　ＨＢ９ＣＶは，移動運用やローカルＱＳＯには十分だと思います．
　ただ，コンテストではサブアンテナとは言え力不足かなとセットした際，考えていました↓

　　　　　

　そこで，ディレクターを１本追加して３エレタイプのＨＢ９ＣＶに仕上げる事にしました．
　そもそも，コメット製の４エレ八木タイプのＨＢ９ＣＶを持っているわけで，エレメントの追加には問題無いわけです．

　　　　　

　コメットの４エレタイプのＨＢ９ＣＶの資料を確認すると，３エレにするにはラジエターエレメントから１．０５ｍ離す必要があります．
　手持ちのアルミパイプには短いのが数本あるけど，１ｍクラスは既にありません．

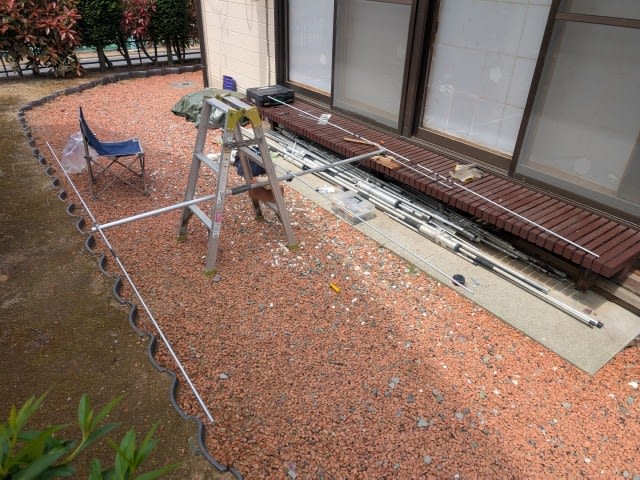

　そこで，長さが５００ｍｍと６００ｍｍ程のアルミパイプの２本を使って実際は１０７５ｍｍのブームを作りました．
　取付には内径に合うアルミパイプを使って，タッピングビスで固定しています．

　　　　　

　先日作成したＨＢ９ＣＶのブームとは，４エレ用の取付金具を使って３エレ用に仕上げています．
　正確にはメーカー寸法の１０５０ｍｍより２５ｍｍ長くなりましたが，問題ない範囲と判断しています．
　これで，移動運用する条件に合わせてＨＢ９ＣＶ，３エレと４エレタイプにそれぞれブームを交換すれば使える様にしています．

　　　　　

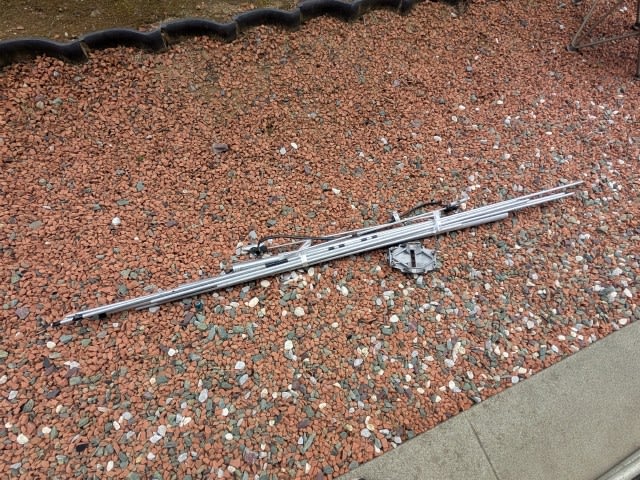

　ちなみに，３エレタイプの場合，ブーム取付金具を外せば１ｍ程の長さですからバモスには楽勝で入ります．
　ところで，４エレタイプのエレメント間隔で３エレメント化するのが良いかは定かではないのです．
　それで，コメットのアンテナ寸法で３エレにした時のＭＭＡＮＡアンテナ解析ソフトでチェックしてみました．
　ＳＷＲはガンママッチで調整するので値は無視，メーカー品のアンテナ寸法でチェックしています．

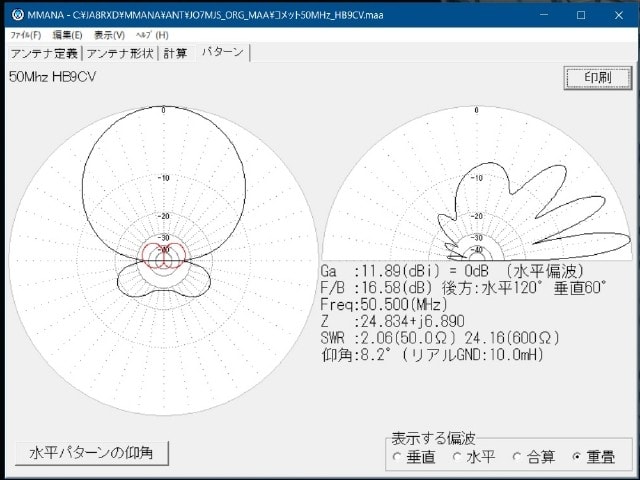

　ＨＢ９ＣＶ↓

　　　　　

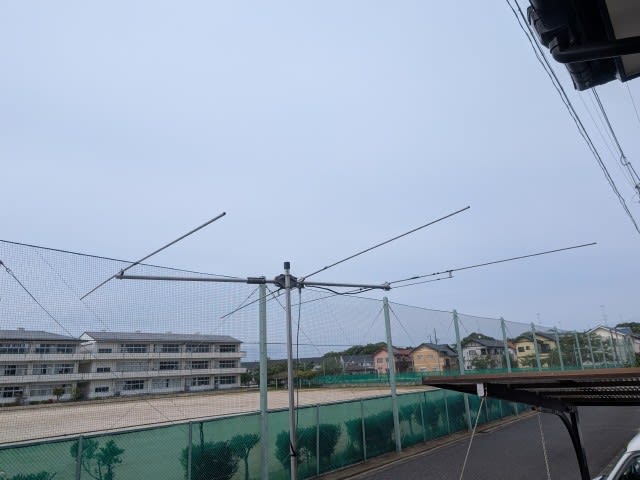

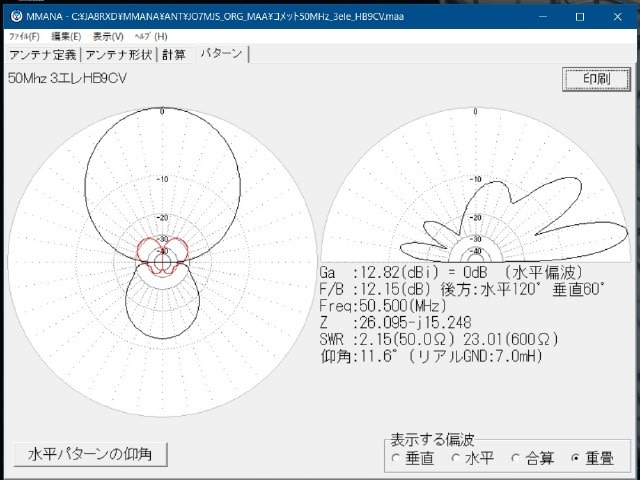

　３エレタイプのＨＢ９ＣＶ↓

　　　　　

　３エレだとフロントゲインは少しＵｐするのですが，Ｆ／Ｂは落ちてます．
　フロントゲインとＦ／Ｂは兼ね合いなので，３エレにしても問題無いだろうと判断しています．
　メーカーのデーターでも，Ｆ／ＢはＨＢ９ＣＶ（２４ｄＢ）→４エレタイプ（１９ｄB）と値が小さいですから，それなりに間違いは無さそうです．
　ただ，フロントゲインはＨＢ９ＣＶでもメーカのカタログ値よりＭＭＡＮＡの値（メーカ値：６．３ｄBｉ）がデカいです．
　インピーダンス調整のガンママッチによる損失を無視しているのと，入力値をラフに設定しているからだと思ってます．
　あくまでも，３エレで使えるかどうかの参考に計算したので，誤解無き様．

　そして，最後は実際のＳＷＲのチェック↓

　　　　　

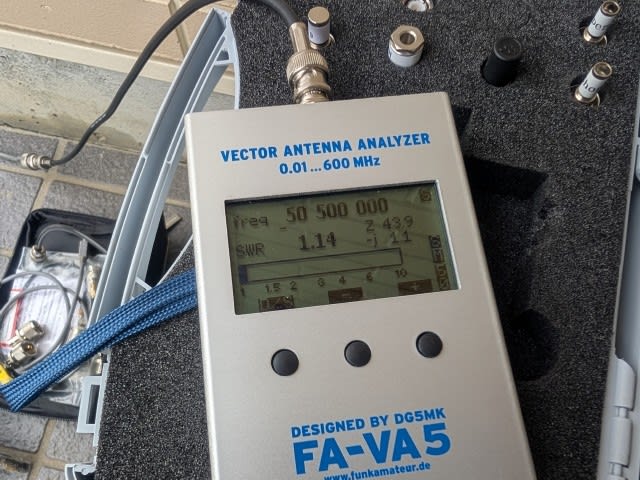

　ガンママッチを４エレタイプのＨＢ９ＣＶのメーカー指定寸法にセットしたら，ＨＢ９ＣＶ同様に５０．５ＭＨｚでＳＷＲ＝１．１４と悪くない状態です．

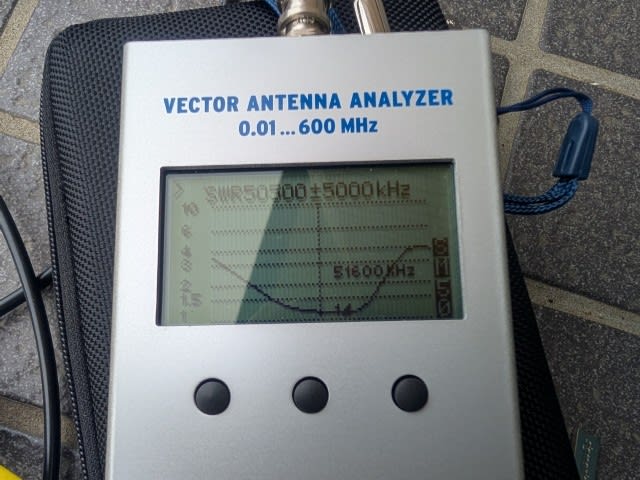

　トレンドだと，ＳＷＲの底が５１．６００ＭＨｚでＳＷＲ＝１．１０とそれなりにブロードです↓

　　　　　

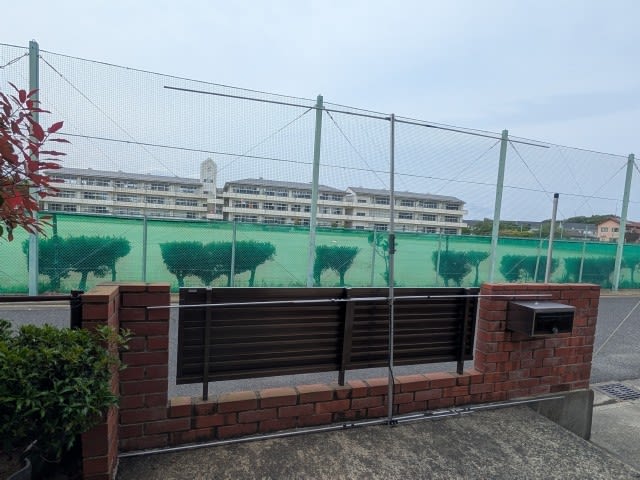

　この週末は，裏の小学校は運動会でグラウンドは使えない（結果的に雨で延期）ので，前回同様に自宅玄関先にマストを取付けてチェックしていました．
　ガレージの影響が多少はあるでしょうが，ＳＷＲが落ち着いているので調整は終了しました．
　ただ，６Ｄまで２ヶ月弱あるからＳＷＲの中心周波数を少し下げようかなと思って，裏の小学校グラウンドでチェックしてみます．

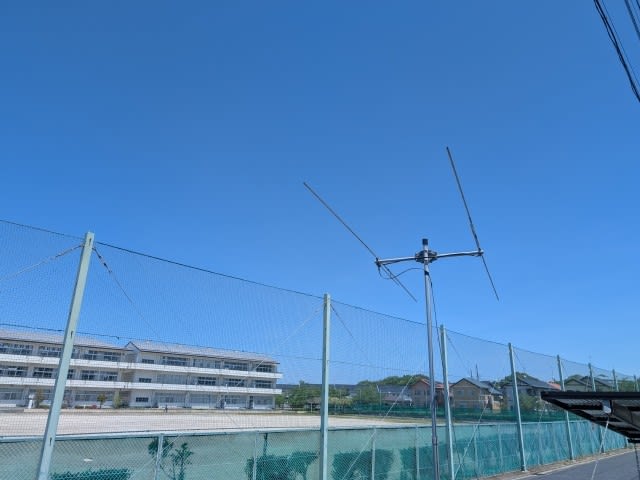

　ヤッパ，３エレにすると見た目もバランス良い感じです．
　これを６Ｄでは，サブアンテナとして飛んでるチェックしてみますよ．
