今シーズンへ向けて６ｍのアンテナ構築かな．
ってのは，微妙でしていわき市内ローカル局で６ｍでのＱＳＯが少しブーム．
今ある６ｍのアンテナは，ＨＦ帯の４エレ八木にオマケ的に取付けたパラスティックエレメントのＤＰしかないわけ．
タワーを下げた状態だと，エレメントが自宅屋根と同じくらいの高さなので，障害物となって市内への飛びがいまいちでした．
信号強度はＦＭモードでＲＳ５９＋の局もいれば，ノイズだけで内容判らずまで様々なので，全体的にローカルＱＳＯをもう少しクリアーな信号にする為に考えてました．
そこで，ローカルＱＳＯ用にアルミパイプでＤＰを作って，ＴＶアンテナのマストに取付ける事にしました．
地上高は９ｍＨ程度になって，障害物は見たところ裏の小学校だけで市内の飛びが期待出来そうです．
ついでに，パラスティックエレメントもＤＰではなくて，リフレクターを追加して２エレ化してみようかと．
うまく動作する様なら，ディレクターを１本追加して３エレ化もと色々考えてますが，まずは，アルミパイプでＤＰを作ります．
エレメントは以前ローカルから譲ってもらっていたクリエート製５０ＭＨｚ６エレの給電部と取付金物があったので，それを使って給電部は自作バラン．
前フレが長くなりましたが，その１は，バラン製作記です．
この自作バランで，一時ラビリンスに入った感あって，流石に参ったですね．
以下，箇条書き，
１．３線式強制バラン用に，トロイダルコアＦＴ－１１４－４３と直径１ｍｍ程度のエナメル線を用意
２．ネットで確認しながら作ってみたんですが，どうしても線間が均一に作れず
３．インピーダンスの乱れからか，ＨＦ帯の２１ＭＨｚあたりまではＳＷＲ＝１．２
３．ところがそれ以上の周波数になると５０ＭＨｚでＳＷＲは２を超えてしまう
４．エナメル線を巻き直したり，捩っても大きな変化なしで自分の腕の無さにいささか意気消沈気味
これでは，５０ＭＨｚでは使えず，Ｖ／Ｕ帯になると一筋縄では行かない感あり．
フロートバランにしてもＳＷＲが下がらずで，この際，見よう見まねではなく基本から見直す要あり．
そもそも，トロイダルコアでバランを作るってのが初めてだと思うのですよ．
「アンテナ・ハンドブック」や「トロイダル・コア活用百科」，ネット記事などを読みながら，改めてバランの製作を始めました．
１．インピーダンスの乱れが少ない同軸ケーブルと強制バラン用にエナメル線１本を使う
２．ＦＴ－１１４－４３だと１．５Ｄ－２Ｖサイズじゃないと上手く巻けない
３．１．５Ｄ－２Ｖでは送信出力が大きく取れそうにないから３Ｄ－２Ｖサイズがベター
４．１．５Ｄサイズのテフロン同軸がジャンクＢｏｘに残っていたのでそれなら５０ｗは楽勝
１．５Ｄサイズのテフロン同軸は，単身赴任中の釣竿アンテナとＡＨ－２（ＡＴＵ）を使っていた時，トロイダルコアとテフロン同軸で作った高調波対策用のコモンモードフィルターの余り．
５０ＭＨｚ対応のバランは文献を読んでザックリ言えば，強制バランは巻き数によるインピーダンス（抵抗値）が線路インピーダンスの５倍以上必要だそうで，５０×５＝２５０Ω以上のインピーダンスが必要．
５０ＭＨｚ用バランの巻き数を計算すると２回巻けば良い様子．（ＦＴ－１１４－４３の場合）

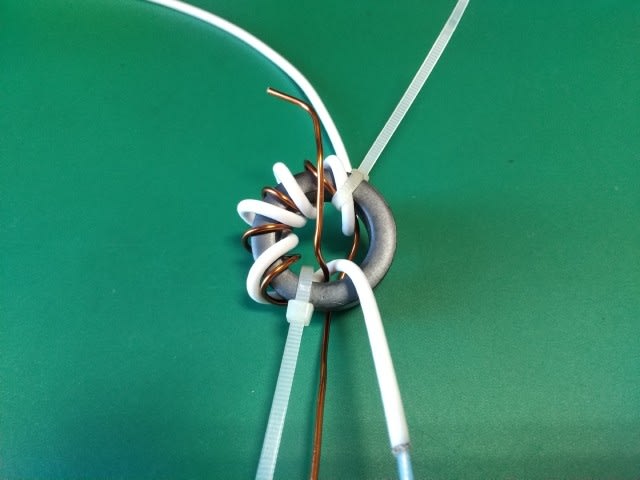

あくまでも計算値なので，１．５Ｄサイズは余裕をみて５回巻けたのですが，３Ｄサイズだと３回程度が限界でしょうか．
それに沿う様にφ１ｍｍのエナメル線を巻いて仕上げています．
強制バランの製作や接続方法は，ネット系に沢山Ｕｐされていますので，そちらを参考にして下さい．
それと，５０ＭＨｚ辺りはコイル以外の余長もシビアーなので極力短くしています．

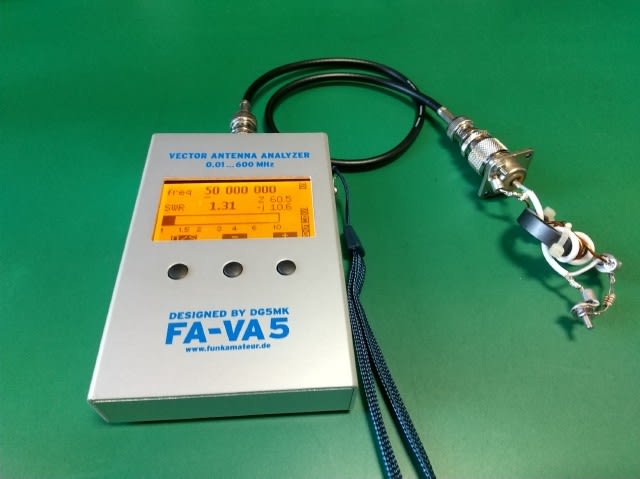

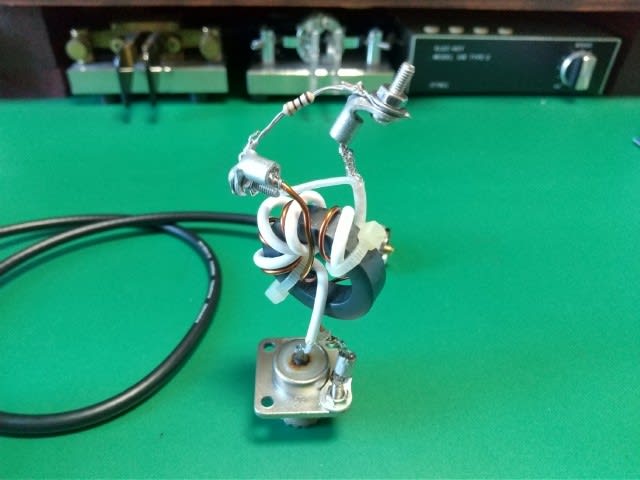

テストは，１００Ωの抵抗を２個パラにして５０Ωのダミーロードとしてアンテナアナライザーで測定．
オオッ！ ５０ＭＨｚでＳＷＲが１．３１とやっと使えるレベルに下がりました↑

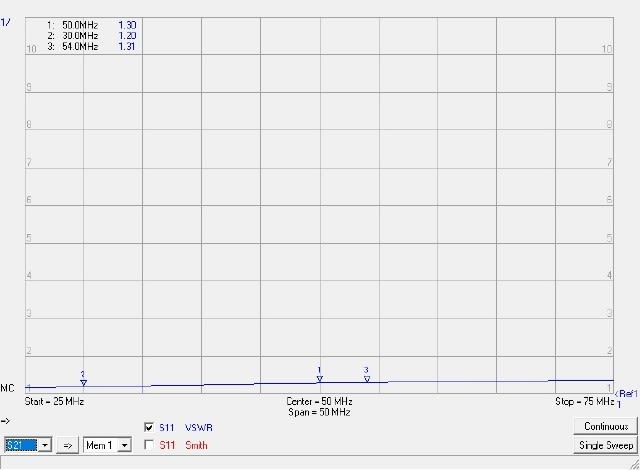

２５MHｚ～７５ＭＨｚまで，スイープしてチェックしてもそれなりにブロードですから，バランとして使えます↑
ちなみに，フロートバランの場合，必要なインピーダンスは６０倍の３０００Ω以上になりますが，計算値の巻き数は４回なので，ネット系の製作記事でも５回巻きが多いのは頷けますね．（ＦＴ－１１４－４３の場合）

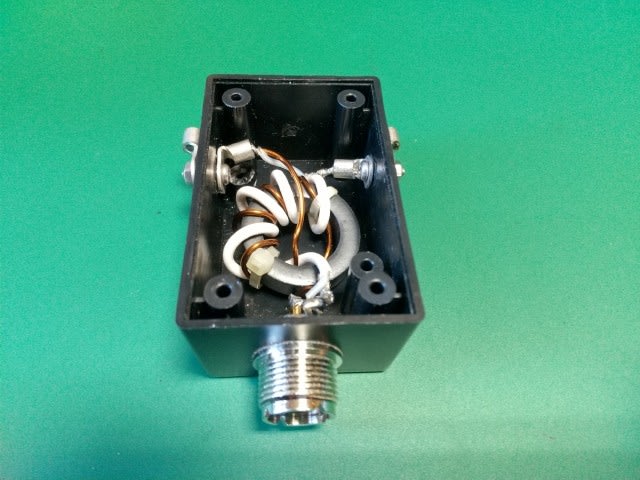

ケースインは，手持ちに小さいケースしか無かったんですが何とか収まって，これでまた一つ手持ちが減りました．（終活兼ですから）
ところで，話が少し逸れます．
改めて，バランの原理や作り方をネット系や手持ちの書籍で調べて判ったんですが，５０ＭＨｚにバランは要なのか？ です．（バランの仕組みは，長くなるので省略）
あれば良いのは判りますが，仮に５０ＭＨｚの給電部にフロートバランを取付けた場合，要はコモンモードフィルターなんですよ．
だから，大型のトロイダルコアに同軸を巻く．（３０００Ω以上になる巻き数を計算してですが）
無理ならＦＴ－１１４－４３を５個用意して同軸を通して，位置を固定すれば別途バランを取付ける必要無いかなと思ったわけです．
次作る時は，フロートバランで考えますが，多分Ｎｅｘｔは無いですわ．
話を戻します．
ちなみに，５０Ωの抵抗でＳＷＲをチェックした値は，実際のアンテナだともう少しＳＷＲが下がる云々ってネット記事があったんです．
５０ＭＨｚ辺りだと，ちょっとしたリード線の長さでＳＷＲが大きく変化するのを確認しているので，間違いないかと思ったら，その通りでした．
バラン製作は，昨年末に終了していましてＤＰアンテナの製作調整は，昨日（５日）終了しました．
取付はまだですが，Ｎｅｘｔはそこら辺りから始めます．
to be continued.
