再び鉄コレ動力ユニットのモーター交換です。
以前行った作業とほぼ一緒の作業内容です。
画像に写っているモーターを鉄コレ動力に組み込みます。
![](https://blogimg.goo.ne.jp/user_image/1f/03/7f3a06065165e5dbc26c1178d1c339c7.jpg)
まずはモーターを準備しましょう。
今回用意したのはジャンク品コーナーで購入したTOMIXのキハ182です。
![](https://blogimg.goo.ne.jp/user_image/3e/a2/bdb7bae3a1df3af30fc20f1b468182d9.jpg)

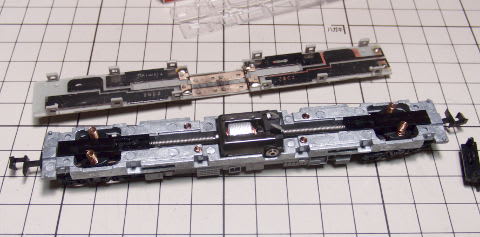

この車両からはモーターだけ取り出します。スプリングウォームも不要なので外しちゃいます。
![](https://blogimg.goo.ne.jp/user_image/72/35/a20ce21e96868b75d4284b5bb39f7e9d.jpg)

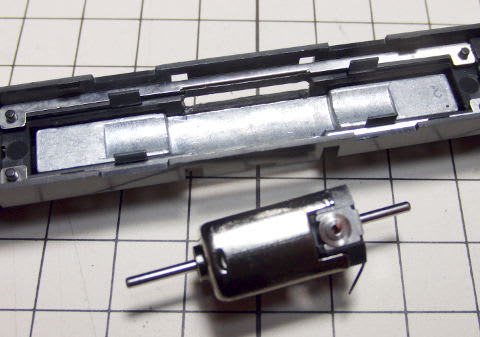

鉄コレ動力も分解しましょう。
ここからは自己責任で行いましょう。大切なのは「失敗したら泣いて諦める」です。
![](https://blogimg.goo.ne.jp/user_image/2d/71/26a8bc4c5d116f2a49a57f437d6ebcb5.jpg)
![](https://blogimg.goo.ne.jp/user_image/1e/e7/746c8e73bd0c27b1ac90f8e27ad79e2a.jpg)

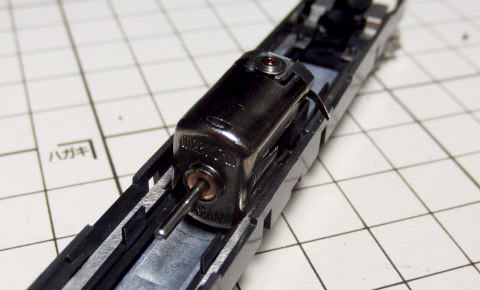

(新しくありませんが)新モーターはこのように載せます。
新モーターは元のモーターに比べて大きいので、床板の一部を削る必要があります。
ちなみにこの向きでモーターを載せると、車体の天井にモーターが当る場合がある為、天井を一部削らなければならない事があります。
若干面倒ですが画像の載せ方から90度回転させて横置きにすると良いかもしれません。
![](https://blogimg.goo.ne.jp/user_image/7b/ad/29798615763fabd5d830f269d225fbbd.jpg)
モーターにリード線をハンダ付けします。
![](https://blogimg.goo.ne.jp/user_image/53/74/496d06fffe9e92e967469f475b107f1e.jpg)

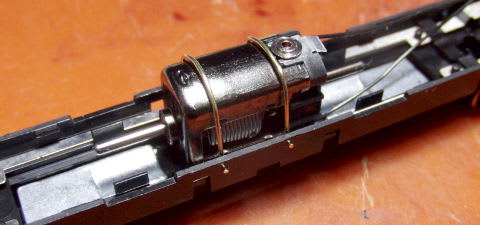

モーターの床板への固定方法ですが、今回も簡単に真鍮線を使って固定してみました。
![](https://blogimg.goo.ne.jp/user_image/54/0c/ada87ee16e0bb43ed3b862ddf53228d5.jpg)
モーターからの動力伝達は今回も釣り用のテーパーウキゴムを利用しました。
![](https://blogimg.goo.ne.jp/user_image/2b/4f/05152f38ceb189d0c6570738f500ce03.jpg)
オモリも加工します。このままでは伝達軸に当ってしまうので、オモリの中央部分を除去します。
![](https://blogimg.goo.ne.jp/user_image/37/31/b26e22ba7ddcaeaab4d5032b81e1386c.jpg)
サクッとボール盤で削り落としましょう。
![](https://blogimg.goo.ne.jp/user_image/30/ce/a32d45301948f5480fd00ee28b26248e.jpg)

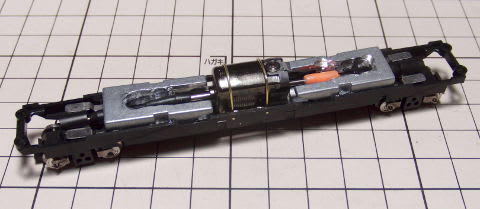

削り方がかなり下手ですがご勘弁の程を・・・。
![](https://blogimg.goo.ne.jp/user_image/0b/52/a1e212a4ebebfc1c2be7e5b08a859e0b.jpg)
最後に目立つ金属部分を黒く塗って完成です。
![](https://blogimg.goo.ne.jp/user_image/20/93/f2aa5d4b50bbba201b96faa8da654400.jpg)

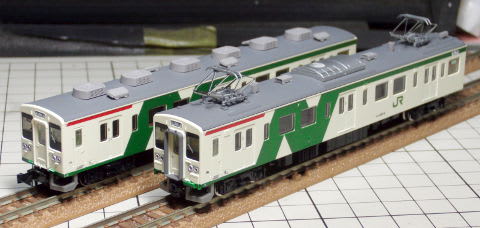

モーター交換の終わった動力ユニットは鉄コレ107系(日光線)に組み込みました。
2パンタ車でかっこいいですね。
![](https://blogimg.goo.ne.jp/user_image/35/e6/3236646c67efc010982fcfd73c0883a6.jpg)
クモハ107の天井がモーターに当ってしまったので、赤丸内のように開口部を拡張して対処しました。
以上!
