ここまでで、
LCDオシロスコープ・キットの製作も完成! となるのですが
ちゃんと動作しているかどうかを確認しないと [完成] とは言えません。
それには、
外部の信号をつなぐためのケーブル
(オシロスコープの場合、通常は プローブという)が必要になります。
それを作りましょう。
元からキット内についてきた部品は、
RCAプラグにしろ、みの虫クリップにしろ
あまりに質が悪かったので 使わずに、新たに部品を調達しました。

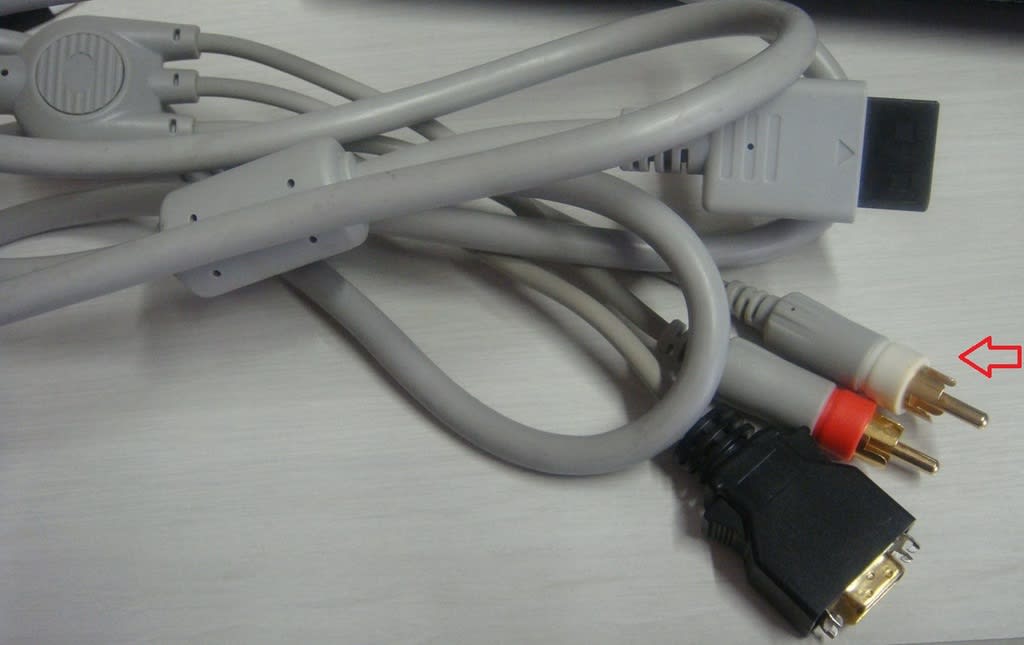

ハードOFFで見つけた(おそらく)プレステか何かの ↓ ビデオ・ケーブル
![](https://blogimg.goo.ne.jp/user_image/1b/91/2bcbade575f3bc7efef349f4bf716f5e.jpg)
金メッキされていて しっかりした品質のRCAプラグ。 これを1本だけ切り離して ↓
![](https://blogimg.goo.ne.jp/user_image/7c/46/06a3415a309bf17be455b884b8947865.jpg)
これまた 金メッキされた ↓「みの虫クリップ」をつないでケーブル完成!
![](https://blogimg.goo.ne.jp/user_image/03/ad/3645aa0ec1348dd0dd08094831a1705d.jpg)
最初から 金メッキの ちゃんとした RCAプラグ ↓ を購入し、
![](https://blogimg.goo.ne.jp/user_image/55/dd/7dd46ae8eda6a1dddbc36586ba424ff4.jpg)
使った方が間違いがありません。 60円と安価ですし。
-------------------------------------------------------------------------------
このキットの動作を確認するには、何か信号を測ってみないといけないのですが、「信号源」をどうしましょう… と考えていると、
回路図の中に 「Test Signal」 なる信号を見つけました。
(J5コネクタの ↓ 2番目 4番ピン=PB4ポート)
しかも、この信号が12番ピンの「External Triger Input」なる所に
つなげるように 写真には載っています。
![](https://blogimg.goo.ne.jp/user_image/09/ff/800a11ca05d9c3860431f96ec535f092.png)
これって、つながないといけないのでしょうか? ここの説明が、一切 書かれていません。 とりあえず、今は つながずに「テスト信号」だけ確認してみることにします。
この部分の部品(コネクタ等)は、元から入っていなかったので 手持ちの部品で使えそうな物を物色して・・・
20ピンのL型 メスのコネクタ ↓ を見つけました。
![](https://blogimg.goo.ne.jp/user_image/23/42/52d3c3c92cef2ed1c2c7287048a9dcbf.jpg)
みなさんは、オス型でもストレートでも何でも構いませんので、使いやすそうなものを探してください。
先の改造でVRを無理やり取り付けたので、ストレートのピンヘッダだとコネクタが挿せないかもしれません。 そこで手前(下)に飛び出て 不格好にはなってしまいますが L型コネクタなら楽に抜き差しできそうです。
![](https://blogimg.goo.ne.jp/user_image/2d/df/911da3eb667e618bd6bff6aef6781d53.jpg)
このコネクタの 2番ピンが 「Test Signal」出力。
![](https://blogimg.goo.ne.jp/user_image/27/98/a1ac937d52afda7af7e6f60291d0c374.jpg)
手持ちの別のオシロスコープで信号を確認して見ると・・・
![](https://blogimg.goo.ne.jp/user_image/51/11/cf4ba942494edd875c4e8b9df8389c42.jpg)
2mSごとに反転する方形波(約500.8Hz)、電圧でいうと 0V → 5.6Vの波形が綺麗に出ていました。 この 自分で出している「テスト信号」で 動作確認が手軽にできます。
![](https://blogimg.goo.ne.jp/user_image/7e/f0/5a350e07a0acb1e3035f62c106ec7121.jpg)
どうやら 正常に動作しているみたいです。
めでたし、メデタシ・・・
![](https://blogimg.goo.ne.jp/user_image/5f/c3/219bbfb396404116c0578d5af094917d.png)
p.s.

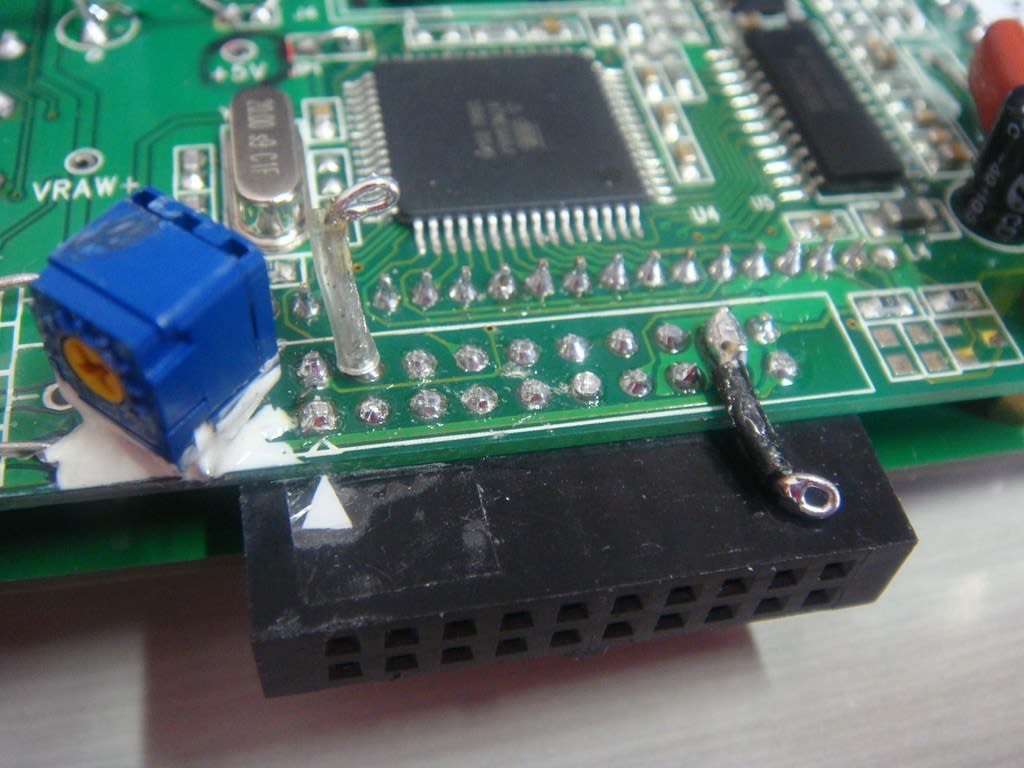

いつでも このテスト信号につなげられられるように
ピンを立てておく事にします。 (ついでにGNDも)
![](https://blogimg.goo.ne.jp/user_image/47/0d/13eaf2bc35681a7f9a00d5f20a62bfd7.jpg)
。
