DAC自作キットの制作 DAC１794-5・メモリーバッファ基板

今回のキットの中で最も難しい基板です。PCM1794はSSOP系のICで表面実装パッケージ、ピンピッチも0.65㎜と非常に狭く、裸眼で正常なハンダ付けは難易度超高いです。僕の場合裸眼ではとても処理できませんでした（最低2倍のルーペでやっとこさって感じでした）。このチップを実装する場合、ハンダがブリッジしたりピンが浮いてしまったり、付け間違うと取り外しが困難だったりと、超厄介なIC君です。時間をかけて慎重に作業しましたが、1回では上手く動作しませんでした。よく確認すると、ハンダ飛びがショートの原因だったり、ピン浮きがあったり何度か見直してやっと動いてくれました。

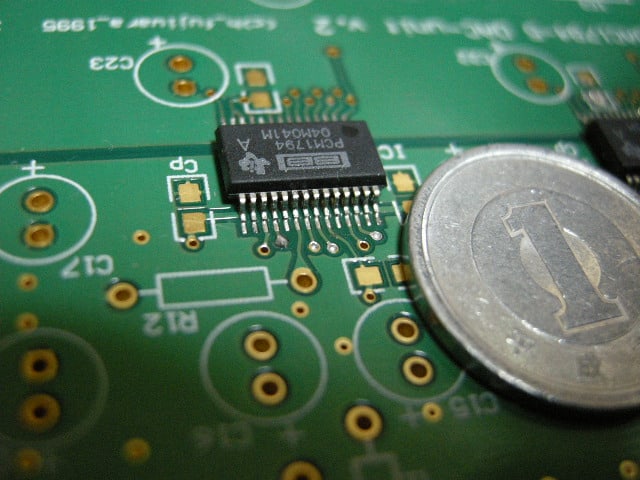

◇PCM1794（SSOPパッケージ）の拡大写真です。

　　　　

◇PCM1794基板とメモリーバッファ基板

　　　　　　

これで全ての基板が完成しました。後は基板を繋ぎ音出しです。険しい棘の道でしたがようやく頂上が見えた感じでしょうか、あとひと踏ん張りです。

参考に今回のキットの構成図を載せます。

◇DAC　PCM1794構成図

DAC基板の電源はデジタル系、アナログ系を分割しています。LR各チャンネルにDAC基板をそれぞれ配置、各4個のDAC1794が搭載されています（8パラ構成）、とても贅沢な構成です。DAIにはメモリーバッファ基板を使用し、ジッタ低減効果を図っています。また、サンプリング周波数も44.1、48、96（192一部IC変更が必要）Khzが選択可能でソースを選びません。音出しが楽しみです・・・ウフ

　　　

ご参考：使用した工具の紹介です。

◇ルーペ関連卓上タイプとヘッドルーペです。目の疲れは卓上タイプが少ないですが、操作性はヘッドルーペが高いと感じました。LED証明は気休め程度でしょうか・・・（〇卓上：LEDライト付折りたたみルーペ　〇ヘッドルーペ：LEDライト付ヘッドルーペ）

    　

次回はいよいよ音出しです。この次も頑張ります！！
