冷却ＦＡＮ 制御回路

温度センサーによる冷却ＦＡＮ制御回路

アマチュア無線用モービル機のヒートシンク冷却用に、

外付けＦＡＮを温度センサーでＯＮ・ＯＦＦ制御する回路です。

　



　

強制冷却が必要なヒートシンクなどの追加制御回路として

応用範囲は広いと思います。

比較的安価に出来て製作し易い回路内容です。

私は、５０Ｗ×２のＡMＰユニット用に製作しました。





　

　

　　



細かく組めば１/３程度に成ると思います。　

Ｔｒが汎用の２ＳＣ１８１５のため、リレー回路式に変更しています。

回路のＦＡＮ部を、小型のリレーと入れ替えるだけです。

ＦＡＮは、ＰＣ用などの１２Ｖ　０．１Ａ～０．２Ａ程度の物。

（同回路を小型基板に組んだ物を造りました。

参考程度に見て下さい。）



　

　

　

リレー式にしない場合は、ＦＡＮを使用電流が、　

６０ｍＡ以下の物を使用するか、Ｔｒの耐電流が

大きい物に変更してから大型ＦＡＮにして下さい。

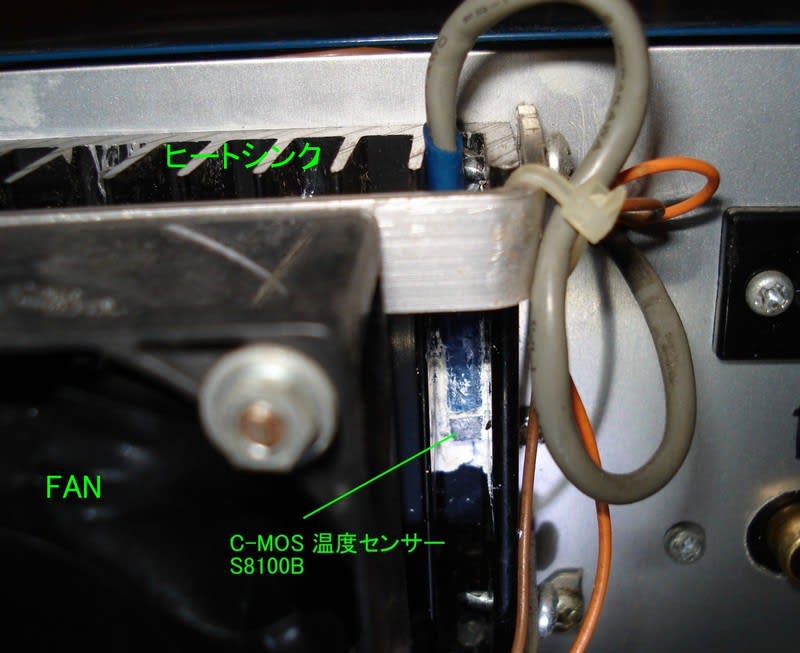

温度センサーのＣ－ＭＯＳ　Ｓ８１００Ｂは、ヒートシンクの

フイン間の奥に放熱シリコーンをつけてゴム板で

押さえ付け固定する。



　

　　

　

温度センサーＣ－ＭＯＳ　Ｓ８１００Ｂは

サイドバーに取り扱い店の参考リンク有ります。





見栄えは良くないですが効果よく作動しています。

回路図は、ＪＨФＧＪＲの吉原　勝さんが掲載されましたＣＱ誌

より引用させて頂きました。
