FT-1000MP <--> IC-AT500 インターフェイス(3)

　いよいよ，インターフェイスも最終段階へ．

　昼間のサッカー観戦興奮覚めやらぬ状態と，観戦疲れからか眠い目を擦りながら，まずはケーブルをＦＴ－１０００ＭＰのリモート端子へ接続，電源を入れます．端子電圧を測ると，アレ？　１３ｖあるぞ，動作用の５ｖと８ｖの３端子レギュレータどちらとも動作していない．すかさずスイッチＯＦＦ，おかしい．．．どこかのラインがショートしているか？　異常なし．ＴＴＬ　ＩＣをセットする前で良かったですよ．あっという間にオシャカにするところでした．

　アッ　そうだ！，３端子レギュレータの７８Ｌタイプはイン・アウトの方向が，７８タイプと正面から見ると反対だったはず．よく見たら，それが逆にセットしてありました．ヤベェー，レギュレータ壊したか？　恐る恐る接続し直して，再度，スイッチＯＮ，オオッ，無事，正規電圧の５ｖと８ｖが出ています．ホッと一安心．そこで，まずは７４ＬＳ１４５をＩＣソケットに取付けて，ＦＴ－１０００ＭＰからのＢＣＤバンドデーターを１０進デコードしているかをチェック．ヨシ！上手く動作しています．

　次に，出力側（ＩＣ－ＡＴ５００側）の分圧がバンド毎に適正範囲の電圧になっているかを先にチェック．オオーッ，計算値に近い状態で上手く分圧されています．ただ，そこでおかしな症状を発見，確か出力側端子は，プルアップ抵抗を介していないはずなのに，５ｖの電圧が出ている．おかしい，どこかの配線ミスか，余計なラインと接触しているかも，調べて行くとやはり，狭い間隔でしたので，一箇所ライン接触を発見．手直ししてこれでバッチリのはず．

　　　

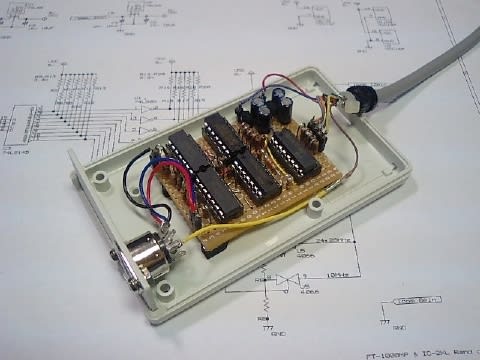

　ここまでチェックしたら大丈夫だろうと，７４ＬＳ０６と７４ＬＳ１２をＩＣソケットに取付け，反転論理が上手く動作しているかのチェックの為，ドキドキでＦＴ－１０００ＭＰの電源をＯＮ，ヨシヨシ，上手く行ってる．さて，今まで一度も使った事のない，４０６６の動作チェック．ＩＣ－ＡＴ５００には接続せず，改めて各バンド毎の分圧が上手く出来ているかチェックします．バンドは７ＭＨｚ，指定分圧は何も取付けていない時の計算値とほぼ一緒，ついでに各バンドの分圧をチェック，これも全く問題なく４０６６のアナログスイッチを使って大正解でした．さて，いよいよＩＣ－ＡＴ５００へ接続です．



　　　　　　

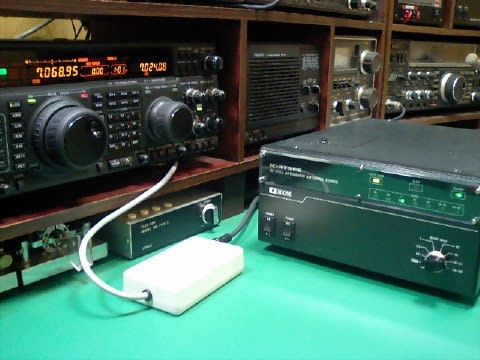

　ＦＴ－１０００ＭＰのバンドを７ＭＨｚにして，ＩＣ－ＡＴ５００のスイッチＯＮ，ＯＮと同時にバンド表示も７ＭＨｚ．１０ＭＨｚへバンドを変えてみます．オオッ！　見事にＩＣ－ＡＴ５００のバンド表示（緑のＬＥＤが７つ並んでいるところ）も切り替ります．（上が７ＭＨｚ，下が１０ＭＨｚ）全てのバンドへＦＴ－１０００ＭＰとシンクロする事が出来ました．

　　　　　　　

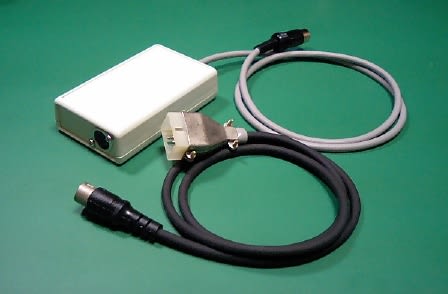

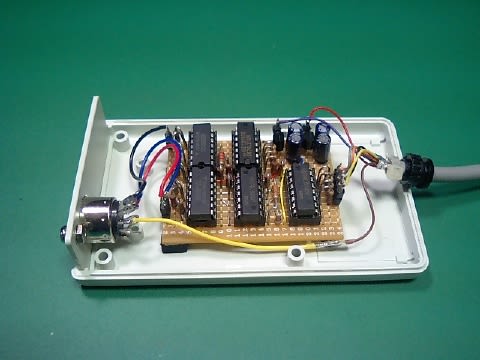

　ロジック回路ですから，回路に問題なければ動作するのは判りますけど，やはり，自分の意図としている通りに動作してくれると嬉しくて，チョット感激です．（黒いケーブルはＩＣ－ＡＴ５００へ接続するケーブルです．）見てくれも中々コンパクトで，らしく見えるっしょ．いぐね，いぐね．．．

　　　　　

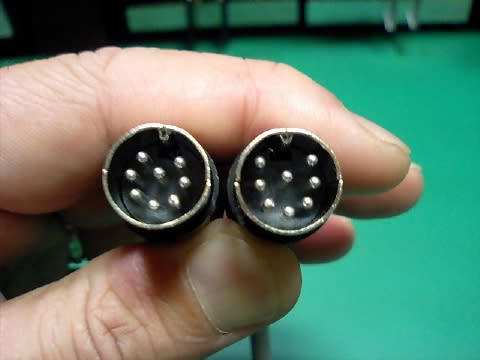

　ＦＴ－１０００ＭＰへの接続ケーブルは，ハードＯＦＦで購入したＲＳ２３２Ｃケーブル（￥２００）にＤＩＮの８Ｐプラグを取付けてます．そうそう，注意しなければならない事が一つ．ＦＴ－１０００ＭＰのリモート端子は，ＤＩＮの８Ｐなのですが，ピン配列がＵ型と呼ばれるオーディオ系が良く使うタイプだそうで，普段使っているＤＩＮの８Ｐは使えないので，ご注意を．（左側が普通のＤＩＮの８Ｐ，右側がＵ型ＤＩＮの８Ｐ）

　ところで，ＦＴ－１０００ＭＰからのＢＣＤ信号は９通り，ＩＣ－ＡＴ５００は，１８ＭＨｚと２１ＭＨｚ，２４ＭＨｚと２８ＭＨｚが同じポジションなので，必要とする分圧は７通りでして，これを制御するにはチョット細工が必要となり，７４ＬＳ１２を使っているのはＮＡＮＤ回路を介している為です．ＷＡＲＣが使える様になった頃の製品だからでしょうかね．（ＩＣは手持ちの関係，７４００とか７４０１または，それらのＬＳタイプでＯＫのはず．）

　ちなみに，このインターフェイス，ＩＣ－ＡＴ５００以外にも応用が利きます．現在計画中なのは，屋外型同軸切替え器の制御信号に使えそうです．ＨＦのアンテナが３本ですので，それを延々とシャックまで引いているわけで，タワーの上でリレーを使って切替える形にして１本にしたいのです．インターフェイスのケースにＤＩＮのプラグをオフセットしているのは，端子が必要になった時を見越してです．

　総製作費は手持ちのパーツを多用したので￥１Ｋ程でしょうか，全部新品で購入しても￥３Ｋくらいですかね．

　さて，ＦＴ－１０００ＭＰには当然，オートアンテナチューナ内蔵ですから，ＩＣ－ＡＴ５００を買った事を不思議に思うでしょう．決して衝動買いではないっすよ．ＬＰＦとかコモンモードフィルターの５０Ω整合を取る為に．．．なぁんて，今更，優等生面して言う気は無いです．フッフッフッ．．．そう，お察しの通り，ネクストの為ですよ．このインターフェイスユニットのおかげで，そのネクストもシンクロ出来るのですよ．それはまた別の話．．．

　追伸：もし，回路図が必要な方はメールにてご連絡下さい．
　　　　８エリアのコールサインの後に＠ｊａｒｌ．ｃｏｍで届きます．
　　　　久々の長文大作でした．ウゥ～眠い．．．
