電源系のコモンモード対策 フィルターの作成

クランプフィルター利用のコモンモードフィルター

クランプフィルターは線を挟むだけの簡単さが便利で多用しています。
 昔、アンプI対策にクランプフィルターを取り付けて、インターフェアが無くなった経験があり、不要な回り込みがこれで防げ、効果があると信じて使用しています。

▶使用中のクランプフィルター

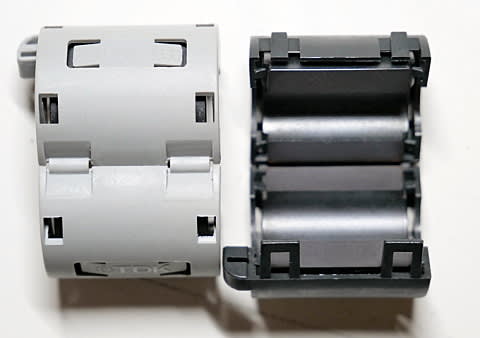

多種多様のものがありますが次の2種類を使っています。

• ZCAT3035-1330　太い線用

• ZCAT2235-1030　一般的な太さの線用

▶測定値

メーカーのデータシートが参考にできますが、自分なりに知りたくてLCRメーターで簡易測定してみました（ｆ＝100KHz）

• ZCAT3035-1330　測定値⇒1ターン＝3.89μH、2ターン＝13μH、3ターン＝29μH、4ターン＝51μH、5ターン＝81μH
• ZCAT2235-1030　測定値⇒1ターン＝2.65μH、2ターン＝13μH、3ターン＝27μH、4ターン＝47μH、5ターン＝76μH
•  両方とも同じ材質ですのでほぼ同様の結果でした。

▶使用状況

トランシーバーとつながっている（入出力）ケーブルのほぼすべてに取り付け、特に電源系は重点的に対策をしています。

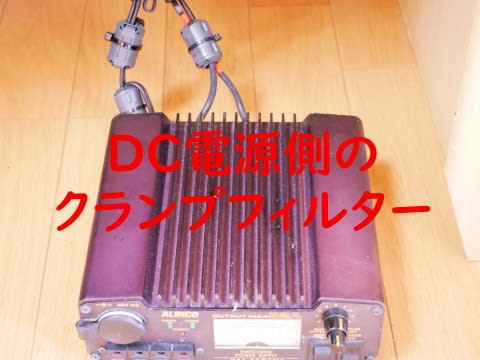

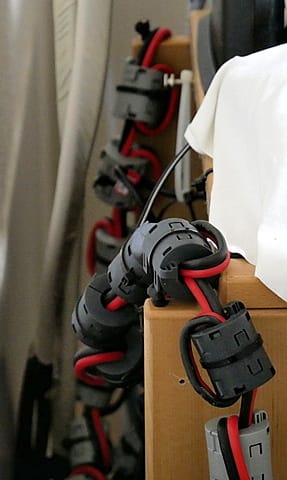

• 外部電源までのＤＣラインは太いので、ZCAT3035-1330に2ターンで8個連続としています。

ZCAT2235-1030を使って

• 外部電源側のACやDCラインには２ターン２個連続

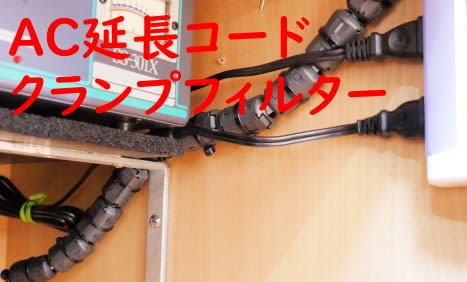

• AC延長用のテーブルタップには10個連続に取り付けています。

• 無線機につながっているマイクコードやUSBラインなどには３ターンしたものを１個入れています。

▶結果

目に見えた効果はさほど感じませんが、アンテナのコモン対策と合わせて行うことで、TVI等のインターフェアは防げています。

▶昔と今

アマチュア無線を始めた1965年ころは高調波を防ぐためローパスフィルタを無線機に取り付けることは必須でした。TVI対策でテレビにハイパスフィルターなども取り付けましたが、大きな効果なくインターフェアに悩まされました。

近年、テレビのデジタル放送化や有線化、新スプリアス無線機の発売、テレビ用ブースターのシールド化、コモン系フィルター素材の入手が容易になり、各種対策が進み、ようやくインターフェアから解放されるようになってきました。

アマチュア無線を楽しむにはいい時代になったと感じています。
