Yanhua Digimaster 3 MEM ICP はんだなしアダプターの使用方法?

これは、Yanhua Digimaster 3 + MEM ICP ソルダーフリー プログラミング アダプターを走行距離補正に使用するための操作ガイドです。 その方法については、この記事を読んでください。

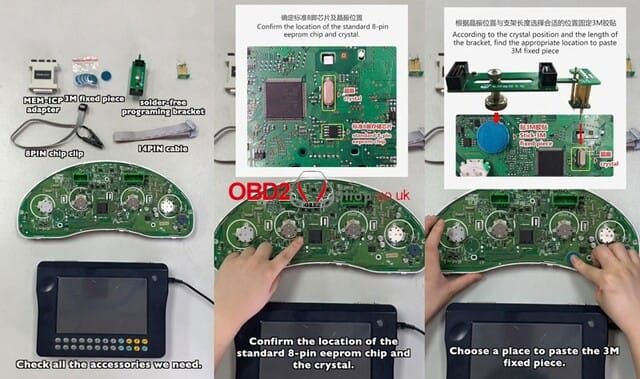

アクセサリー
MEM-ICPアダプター
3M固定ピース
はんだ不要のプログラミングブラケット
8PINチップクリップ
14PINケーブル
燕華デジマスターⅢ
走行距離計モジュール

ビデオを確認して学習してください:


インストール
1. 標準の 8 ピン EEPROM チップとクリスタルの位置を確認します。 結晶の位置とブラケットの長さに応じて、3M ピースを固定する適切な位置を選択します。

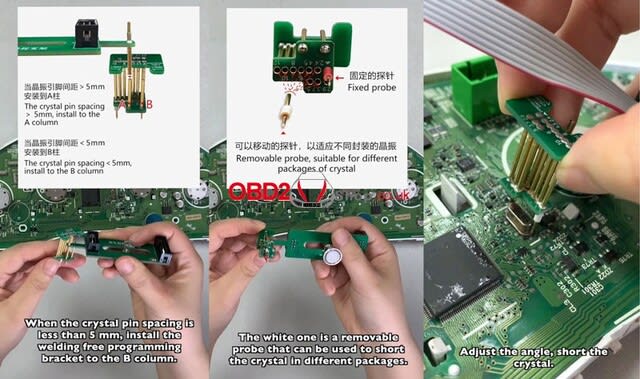

2. クリスタルピンの間隔が 5mm を超える場合は、無半田ブラケットを A コラムに取り付けます。 水晶ピンの間隔が 5mm 未満の場合、無半田ブラケットを B 列に取り付けます (この場合は A 列に取り付けます)。
白いプローブは取り外し可能で、さまざまなパッケージのクリスタルを短絡するために使用できます(この場合は12に調整しました)。

3. 14PIN ケーブルと 8PIN チップ クリップを接続し、無半田ブラケットを取り付けます。 角度を調整し、クリスタルを短くします。 赤い線はPIN-Iを意味することに注意してください。 8 ピン チップをクランプし、MEM-ICP アダプタを 14PIN ケーブルで接続します。 次に、アダプターをデジマスター III に接続します。




手術
車とチップのモデルに基づいてオプションを選択してください:
計器システム >> 日本＆韓国 >> スバル >> アウトバック >> 2006 >> チップモデルが 93C56 であることを確認し、次へ >> MEM-ICP をクリックします
接続をガイドするヘルプ画像をドロップダウンできます。 ご覧のとおり、緑色は 8 ピン チップとクリスタルが適切に接続されていることを示します。 「OK」をクリックします。
現在の走行距離を確認し、「OK」をクリックします。
元のファイルを保存します。
新しい走行距離を入力し、「OK」をクリックします。
データの書き込みが成功しました。
