昨日は、多段遠心高圧ポンプの１段要素について説明をしましたので、今日はその実際の多段遠心高圧ポンプはどんな感じであるか、図を載せてみたいと思います。

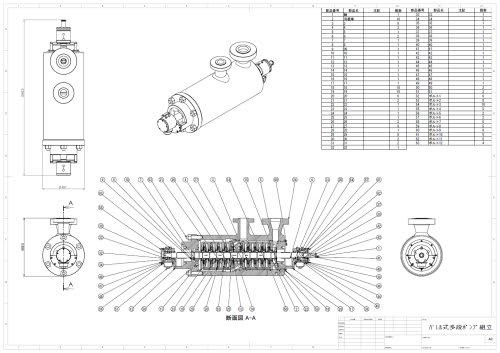

上図は、１０段の多段遠心高圧ポンプとなります。
この１０段遠心ポンプの１段が揚程５０ｍを発生するとすれば、５０ｍ×１０段＝揚程５００ｍと非常に大きな圧力を発生出来るわけです。
もし駆動回転数が速く、１段が１００ｍの揚程を出せば、総揚程１０００ｍと水なら標高１０００ｍの所まで供給出来ることとなります。
上図は、ポンプ全体の組図となりますが、部品点数は非常に多いのですが、基本部品は昨日も説明したインペラ・ディフューザー・リターン羽根となり、その積み重ねが全体主要構造です。
このような複雑なポンプは造られる台数は少ないのですが、使われる用途が生活に欠かせないインフラ分野で良くつかわれるため、割と重要な機械であると思います。
今日の感想：自分としては、複雑な構造となる多段ポンプはメカメカしくあるので、設計していて面白い機種だと思っています。回転機が基本的に好きであるようです。
