我が家の門扉に防犯を兼ね備えた自作呼び鈴を取り付けました。近所迷惑になるのでは…… と思うほどの音響ですが、音色がすっきり響き渡る音色とたまに鳴る程度なので許容範囲内と思っています。室内に居ても門扉の開閉がはっきり判る音量なので来客早期認識効果は抜群です。 2023年6月14日
本ブログを記述する上で「呼び鈴」のネット検索をしてみました。すると、玄関扉の呼び鈴は検索上に出て来ましたが、門扉用の呼び鈴は出て来ませんでした。(5分程度のネット検索なので門扉用あるかも知れません)本製品を作る過程では、イメージで造ったので参考にした物はありません!

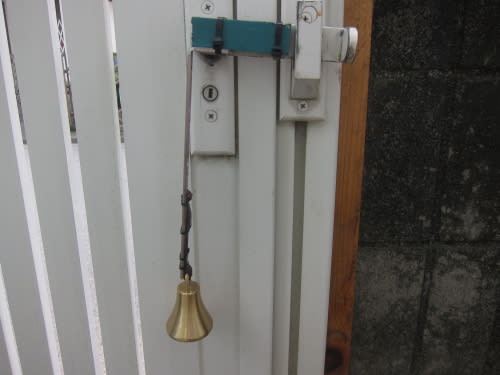

取りあえず完成品は下記写真となり、目次に従って記述します。
注意:ご近所の迷惑にならない音量で運用して下さい。
![](https://blogimg.goo.ne.jp/user_image/0a/42/5d377b13652f5aa45dca053480f97abd.jpg)
ーーーー 目次 ーーーー
1.作成に至った経緯
1.1 かみさんからの一言
1.2 熊除け鈴
2.試作品
2.1 取り付け位置の模索(振幅、加速)
2.2 鈴の選定
2.3 音量の確保
3.製品化
3.1 部品
3.2 取り付け
4.まとめ
それでは、目次に従って
1.作成に至った経緯
私の頭の中には「呼び鈴」という単語は存在していませんでしたが、かみさんからの一言と登山用の熊除け鈴が脳みその中で合体したので行動に移しました。
1.1 かみさんからの一言
ある日…… 「人が入ってくるのが判るように呼び鈴を門扉に付ける…… 」鈴は百円ショップのようなところで買ってくると言って、簡単に考えているので考えざるを得ず……
・鈴は雨に濡れると錆びるよね!
・何処に付けるんだろうね!
・ところで鈴の音色は家の中まで聞こえるの!
なんか考えていたら身体が動いてしまいました。
1.2 熊除け鈴
昨年わさび平小屋付近で熊が出没すると言うことで購入した熊除け鈴を使えるなと閃いた時に背中を押された感じです。購入前にかなり調べたので知識はありました。
熊除け鈴の音色には2種類あって
・コロコロ型:羊の放牧の時に使われている低い音色でコロコロと聞こえます。
・りんりん型:透き通った音色で響き渡ります。
今回はりんりん型を採用していますが、熊除け鈴の特徴を最大限活用できるシチュエーションと豪語できます。特徴は
・心がなごむ音色
・広範囲に響き渡る
・他の音にかき消されない
・真鍮素材なので雨に濡れても錆びない
・堅牢で故障しない
2.試作品
造ってはみたが使えない代物にならないように試作品造りから始めました。
心配事はズバリ
「門の開閉時に鈴の音色が室内に居て聞こえるのだろうか?」
2.1 取り付け位置の模索(振幅、加速)
扉内の2箇所検討しました。
【扉取っ手の下方】
扉の取り付け側(蝶番)から離れるほど大きな弧を描くので、扉取っ手の下方部に取り付けることを考えました。鈴を仮付けして扉開閉をしましたが、全く鳴らない結果となりました。
原因は、鈴本体が揺れない・動かない・振動しないためです。扉に衝撃(加速)蹴飛ばすと鳴ります!従って不採用!
【扉の取っ手部分】
扉の開閉時に確実に加減速する部分は……
そうです、取っ手の部分しかありません!
取っ手の部分に仮付けしたら成功しました。
2.2 鈴の選定
登山用の熊除け鈴を購入するときにホームセンターで全製品の音色を聞いているので現在使用している鈴を迷わず採用しました。
ホームセンター「D……」で2,500前後で購入できます。
![](https://blogimg.goo.ne.jp/user_image/38/b2/38fb00a034f4770ac9be8033166ac7dc.jpg)
2.3 音量の確保
試作品を造ってみました。
鈴が鳴る仕組みは、取っ手の延長に鈴が付いているため取っ手を動かすことにより鈴が動いて鳴る仕組みです。

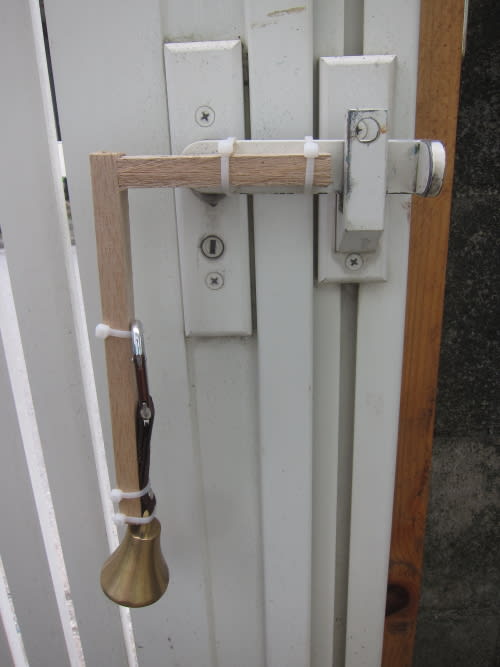

扉が閉じた状態から
![](https://blogimg.goo.ne.jp/user_image/15/3b/f131315d7e96f91bcd8d966fd9b76076.jpg)
取っ手を上げると、鈴が左右に振られます。鈴に加減速が付くので鳴ります。L字の長さを長くすればするほど鈴に加速が付きます。
音量的にはこの程度の長さ(約20cm)で十分でした。
![](https://blogimg.goo.ne.jp/user_image/06/ff/f6b04c6b7c71bc92c4b250db813686a9.jpg)
3.製品化
1週間使用してみて音量的に全く問題なかったので製品化を行いました。
試作品をそのまま使って良かったのですが、門扉用にふたつ必要だったので改めて2個造りました。
3.1 部品
部品点数は3点(熊除け鈴、L字金具、取り付け木片)
気に入ったL字金具が見つからなかったので取り付け木片が必要になりました。
![](https://blogimg.goo.ne.jp/user_image/70/f3/3765bc38e5817b7d3ec773d80c0f793e.jpg)
3.2 取り付け
完成品は下記写真参照
![](https://blogimg.goo.ne.jp/user_image/0a/42/5d377b13652f5aa45dca053480f97abd.jpg)
➀L字金具(ステンレス製)に取り付け木片を皿ネジで接続します。
②L字金具と熊除け鈴を束線バンドで接続します。
鈴と金具が重なる位で接続します。音のなり具合に影響するので正確に行って下さい。布部分で停めるとぶらぶらして加速が吸収されてしまい音量が減ります。
![](https://blogimg.goo.ne.jp/user_image/65/cb/bc07d24b025971125a686805cbb4ddb4.jpg)
③扉の取っ手に束線バンドで固定します。(黒の束線バンドは紫外線に強いタイプです)
![](https://blogimg.goo.ne.jp/user_image/27/72/a942ea70009a78729fcbe6469bdcfa25.jpg)
以上で終了です。
4.まとめ
人が事前に入ってこられるのが分かることは意外と良いと感じています。防犯にも役立ちますね!
音量の大きさはご近所を心配するほど大きかったです。滅多に鳴らず、夜は鳴らないので良しとしました。(夜に鳴ったら防犯…… )
道路を挟んだ事務所に居ても鈴の音が判りますよ……
大成功ですかね!
しかし、現代の住宅は非常に機密性が高く外部の音は遮蔽されてしまかもね……
ほどほどの音色で……
リリー ン ♬
