電工2種技能試験 候補問題 No.10

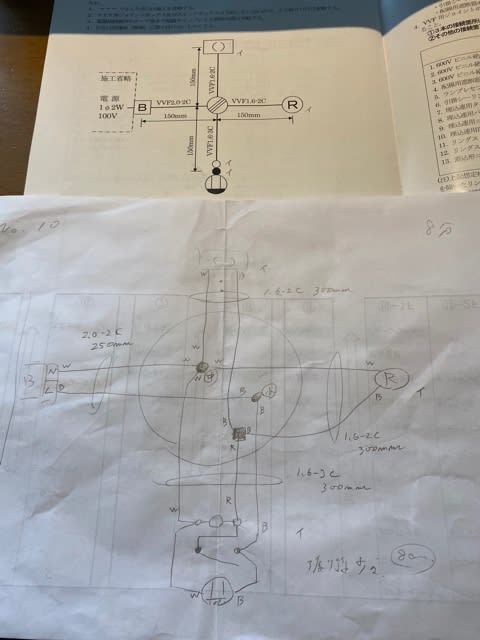

複線図は8分ほどで書き上げた。

施工は25分ほどで完成。

制限時間40分以内の33分ほどで、できた。

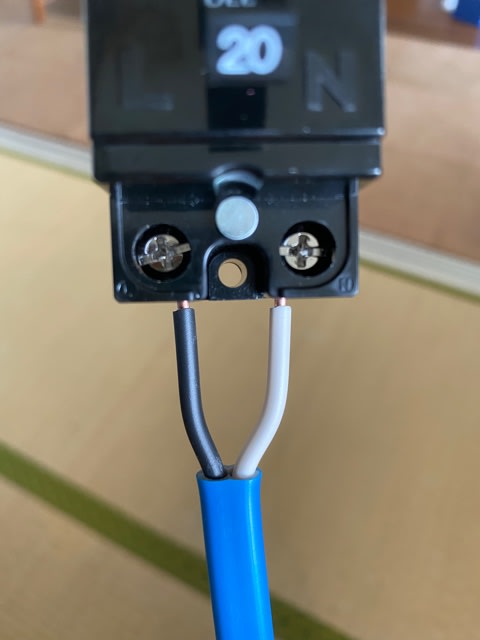

配線遮断機への結線、銅線が少し見えるようにして、被覆が噛んでいないことをアピールする。


リングスリーブ接続部分、銅線の露出程度をチェック。被覆噛んでいない、上から2mmくらい出す。刻印も大丈夫。

コネクタ接続部、差し込んだ銅線の頭が見えてるので、大丈夫。

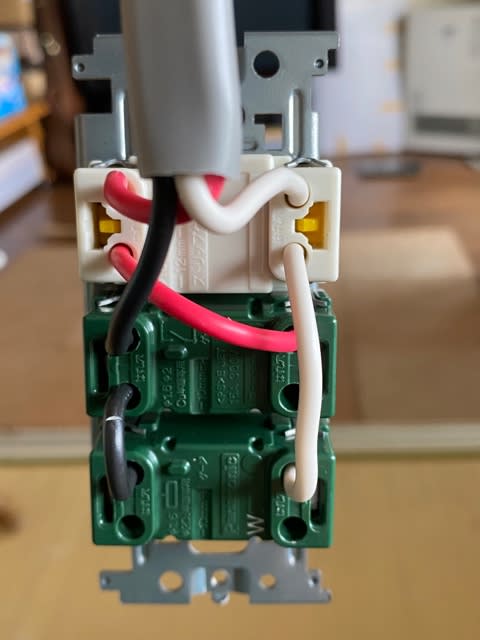

スイッチとの同時点灯ランプ部、結線合ってる。


合格か、、と思ったときに目についたもの、、

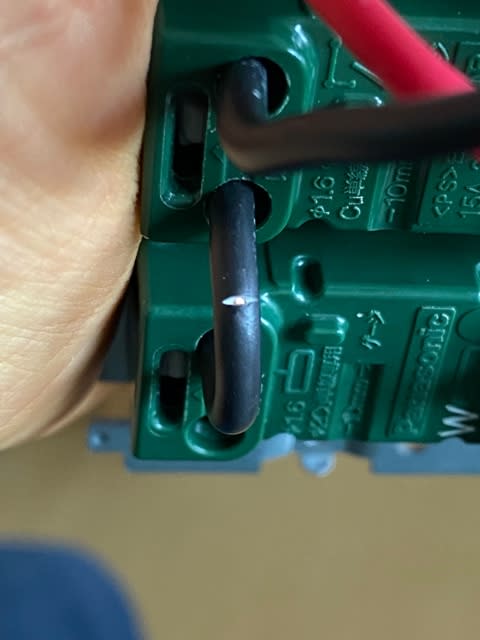

渡り線に光るものが、、

被覆が割れて、中の銅線が見えてる。

これ、ダメだろ〜、、なんでこんな事に？？

作業を思い返してみると、渡り線の長さを何センチにするのか迷ったとき、カッターを当てたんじゃないか、、、と気がついた。その時に被覆に傷をつけてしまった可能性大。

線材を曲げたことで、その傷が割れてしまって、中の銅線が見えてしまったのだと判断しました。

欠陥ありで、不合格です。

渡り線の長さ、毎回曖昧だった。

長さを決めよう。単位作業の練習をやる。

貴重な経験、毎回学びがあるなぁ、、

生かさなきゃー！
