ＧＳー３０００Ｖ修理

アンペアメーターが触れない、電流制限異常（低負荷でトリップ）ための修理依頼



劣化しやすい半固定ＶＲが３個使われていました。





ＶＲが基盤に合わないため、リード線で細工



電流制限、電圧調／電流メーターの各ＶＲ交換、調整で復活



小さな電気工事屋　はなまる
http://www.eonet.ne.jp/~hanamaru-e/

ＦＮＢ－１０、ＰＢ－７を使用した電源アダプター

お釈迦様になったニッカド電池バックで電源アダプター製作

真っ二つに切り離し、電池を取り除きます。



横っ腹に穴あけケーブルを半田付けします。



隙間を適当な物で埋めてホットボンドで成形します。



売り物ではないので雑です。



ケンウッド、ヤエス２個分が出来上がりました。



本体に電源ジャックが無い機種に使用します。

ＩＣ－Δ１００ 修理 その②

ＩＣ－Δ１００、発熱量軽減のためＬＥＤ化

手持ちのＬＥＤで照度確認、電球色に決定！



基板に組み込み試験点灯！



こんな感じに収まりました。

ＩＣ－⊿１００ 修理①

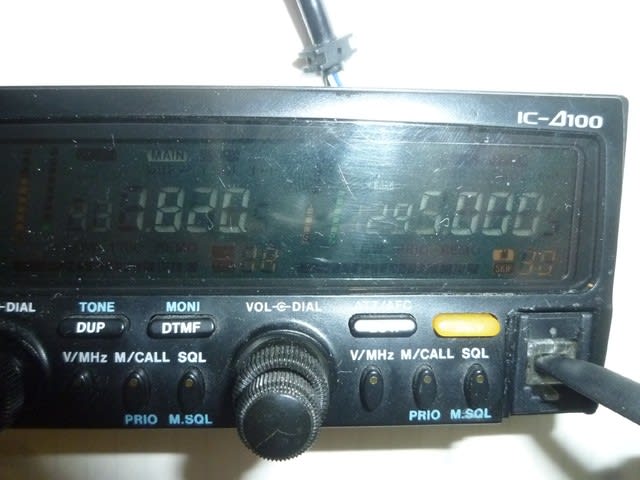

ＩＣＯＭのＩＣ－⊿１００　コントロール部の表示無し



よく見るとバックライト切れ？　送受信ＯＫ

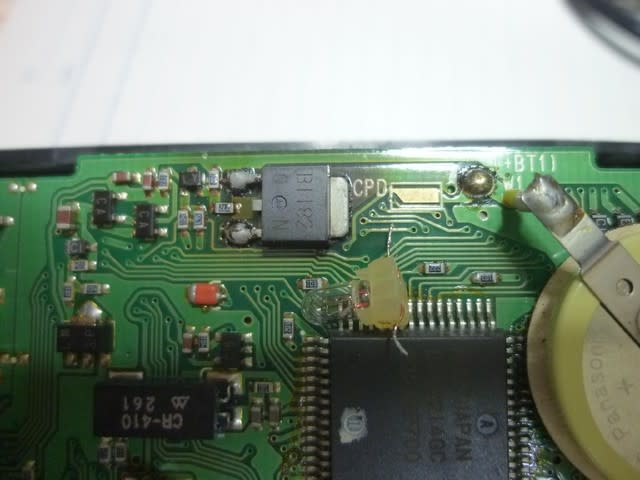

コントロール部分解、バックライトは活きていました。



パターンを追って行くと原因らしき部品にたどり着く（今日はここまで）



小さな電気工事屋　はなまる
http://www.eonet.ne.jp/~hanamaru-e/

スタンダード Ｃ５０ 修理 音が出ない

スタンダード　Ｃ５０　トリプルバンダー　４３０ＭＨz帯、１.２ＧＨz帯の音がでません。



フロント部分の分解



電動ボリウム、リモコンで音量調整可能な贅沢なリグです。





ボリウム分解、この時期のリグにありがちな症状、節点が外れていました。



２回路のうち片方が動作していたためパターンカットで回路を変更しました。



バックアップのリチウム電池も０Ｖのため交換しました。



名機が復活しました。



ブログ参考の修理は自己責任でお願いします。

小さな電気工事屋　はなまる
http://www.eonet.ne.jp/~hanamaru-e/

KENWOOD ＴＭ－７４１ 修理その② 劣化スポンジ取替

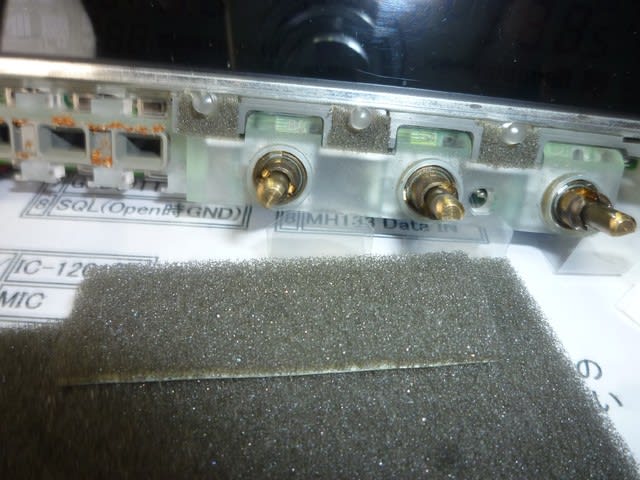

先日修理したＴＭ－７４１の仕上げ、コントロール部の劣化したスポンジを取替えました。
ＴＭシリーズのボタン類はスポンジでとめられており、劣化するとボタンが転げ落ちます。


引き出しに適当なスポンジ（テープ付）があったので、カッター等で切り抜いて貼り付け



アマチュア精神、カッター、ハサミを使い型どり、貼り付け



ボタン類も抜ける事なく装着、何年かは使えそうです。



修理作業は事故責任でお願いします。

小さな電気工事屋　はなまる
http://www.eonet.ne.jp/~hanamaru-e/

ＫＥＮＷＯＯＤ ＴＭ－７４１ 修理

知人のＴＭ－７４１マルチバンダー　電源投入するも液晶表示しないため修理



原因はコントロール部のコンデンサーの液漏れがです。



コンデンサー2個取り外し、液漏れでスルーホールパターン切れ



二度としたくない細密なハンダ付け（コンデンサーの下側2箇所）



表側は少しパターンの余裕有り（盛りすぎるとスイッチが取付けられません。）



こんな感じで動作するようになりました。



パターンの間がほとんど無いため、修理は自己責任でお願いします。

特定小電力トランシーバーの色分け

特定小電力トランシーバーには９ｃＨ機と１１ｃＨ機があり相互の周波数に互換性がありません。



ストラップ取付に一工夫



ふた工夫　ベルトクリップ用のネジ穴を利用



圧着端子を使用してストラップ取付



こんな感じで色分け整理できました。



小さな電気工事屋　はなまる
http://www.eonet.ne.jp/~hanamaru-e/

ＴＨ－Ｆ４８ ハンディー機修理

２０年以上放置されて液漏れ状態のＫＥＮＷＯＯＤ　ＴＨ－Ｆ４８を修理しました。
ブログを見ての作業は自己責任でお願いします。

液漏れで腐食した部分（バネを紛失しないように）


電池受け金具の取り外し


清掃後、電池金具破損部をメッキ線で補強


電池金具を裏表ともにハンダづけ


あまり使用されていないため、送受信動作は正常でした。
