2020/01/22

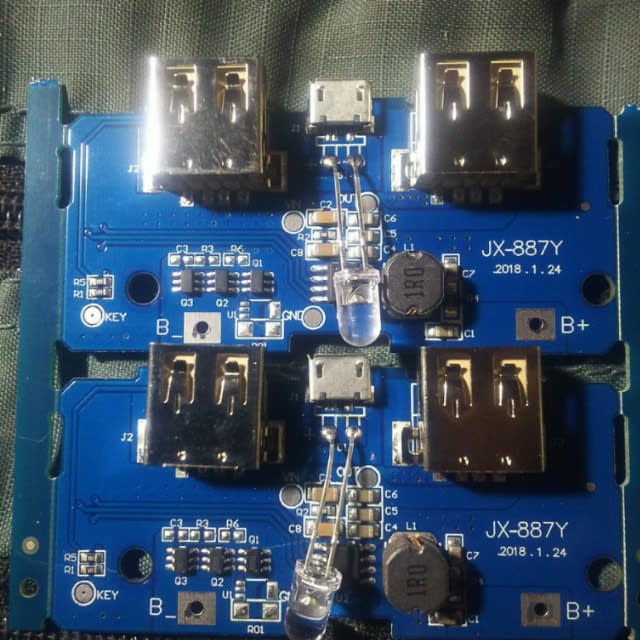

自作用のモバイルバッテリーメイン基板を手に入れました。

2．1A/1A出力タイプで、LEDライト付。

手持ちのケースや3．7Vの大容量のリチウムイオン充電池と組み合わせて、自分なりのバッテリーパックを作れます。

ジャックのソーラー蓄電池の再生。

何時ものジャンク屋さんへ、面白い物が無いかと、寄って見たら😁✌️。

15W位のソーラーパネル付。

パネルは、補充電のパワー。

ケースのサイドにも、ソーラー入力端子が有りました。

肝心な蓄電池は、写真の通りにポリマーバッテリーは、寿命で膨らんでました、保護基板を調べたら、3．2V用でした。

バッテリーは、交換&バージョンUPしないと、成りませんから、

手持ちの「りん酸鉄リチウムイオン

3．2V/20A」を８本を、

元の保護回路を組み合わせて、新たに取り付け加工もしないとなりませ。

充電回路は😱💦💦

白丸の所に、有るハズの制御基板が無いよ😱💧💧💧

仕方がないから、自作しないと成らない💧。

だから、￥2000だったのね。😣💧。

充電系のパーツが届くまで、一先ず、再生作業は、一休みかなぁ。

もらい物、

外し品の完動ソーラーパワーコン（多分、2．2kwの品❓）。



今日は、ちゃんと作動するか❓テスト前の準備😁✌️

自律運転（出力）端子に、ACコンセントとプラグと、ソーラー入力コードを取り付けました。
後に、DC120V迄昇圧出来るDCーDCコンバーターを使い、パワコンの作動テストを行う予定。

✳️本格的に使うには、
30V/8．5Aのパネルを６枚（自律100V/約1．5KW）

30V/8．5Aのパネルを８枚（売電 単相200V/2．2KW）

アウトラベンダーのEVバッテリー

ヤフオクでアウトラベンダーから取り外した。

リチウムイオンバッテリーの１つを買って見ました。

割りと小さい。

3．7V/40A（残容量30A）

を使って、防災用の超大容量のモバイルバッテリーを製作。

充電には、

6～9V/5Aのソーラーパネル。

定電圧定電流モジュール。

サーキットブレーカー。

1S充放電保護回路20A。

出力は。

USB4口5V/8A2回路。

その他は、ケースと取り付けパーツ類。

明日から製作開始😁✌️。

⭐️アウトラベンダーの駆動用のリチウムイオンバッテリーは、写真のバッテリーが８個一組で１０組直列（１ユニットに80個も入っる）で300Vの仕様（凄い）。

もし、

アウトラベンダーの駆動用の保護回路がそのまま使えて、DC300V入力の正弦波インバーター出力 AC200V3KWが有れば、（エアコンが使える）蓄電機器が出来そう。

停電時に、USBライト。

今年は、台風による被害が多く、樹木の倒木で停電😱💧。

超大容量のモバイルバッテリーを買い揃えた方々がおおかったけど、１度電力を使い切ったら、停電で充電が出来ない😱💧車から充電は大変です。

灯りだけでしたら、

旧型の1200mA～2500mA位のモバイルバッテリーは、机の上に、多分１つは転がってると思います。

そこでUSB 小型のLEDライトを旧型のモバイルバッテリーに取り付けて

けっこう明るいから、テーブルライトやキッチンライトに、又は家族分用意+2本で簡易照明に活躍出来ます。

100円ショップにて

写真と違いますが、

USB LEDバーライト￥100

リチウムイオンバッテリー2000mA￥300

車 USBシガー充電器￥100

で、揃ろいます。

（新品時、点灯時間は約18時間）
