梅雨明けはまだですかね！！
関東地方はもう梅雨明けらしい・・・
みなさーん！！こんにちはっ！！
名古屋市熱田区を拠点にみずまわりリフォームが得意の
スイシンの中山です。
突然ですが、"mini moni"(ミニモニ）ご存知ですか？
いわゆるミニのECUの中身をチョット覗ける診断機ですね・・・
ネットで購入すること出来るんですがお値段が約6万円するので迷ってたところ・・・
アンドロイド端末で覗ける ”MEMS Diag”とそのお試し版の”MEMS Diag lite"の存在を知ったのですが
我が端末はi.phone・・・・わざわざそのためにアンドロイド端末をもなあ・・・
と悩んでいた矢先・・PCのWINDOWSで覗けるフリーソフト”MEMS Gauge”をネットで見つけました！！
ミニとPCを繋ぐ通信部材もネットで探すことが出来ます。
USB-シリアル（５V）変換ケーブル TTL-232R-5V アマゾンで購入しました。
ミニ側に繋ぐコネクタカバー 17220-1 楽天で購入しました。
ミニ側に繋ぐ端子 3コでいいけど 170280-1 10個入りで売ってます。楽天で購入しました。
繋ぐ位置もネットに載ってます。

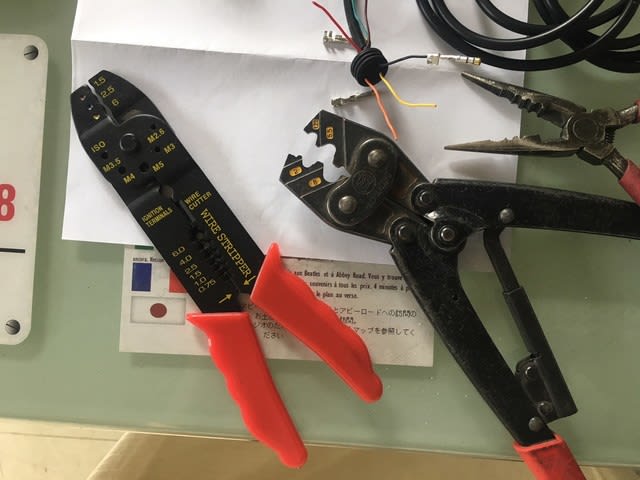

道具類
画像を見ながら製作します。
端子と線の接続ですが堅実な方は半田付けで処理すると思いますが、自分は圧着工具でしようと思いますが
線が細すぎて・・・
ラジオペンチの根元で圧着しました
細い針金などで端子をカバーに押し込みます。（穴の位置を間違えないように）
端子を入れてみて線を引っ張って戻らないことを確認します。チャンと入るとロックがかかるみたいです。

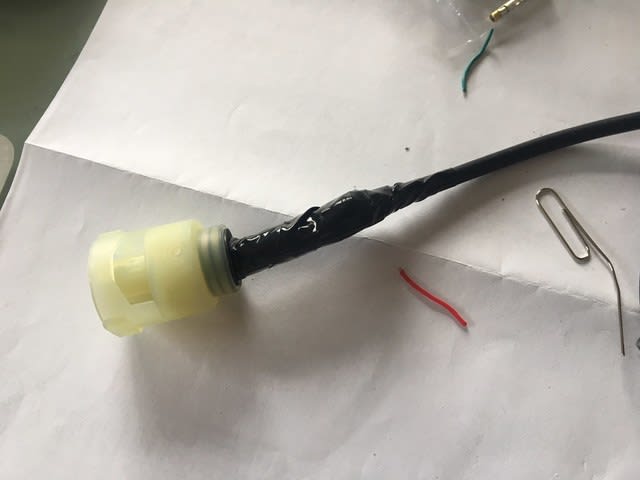

その他いらない配線は違う長さに切って自己融着テープと絶縁ビニルテープで処理しました。

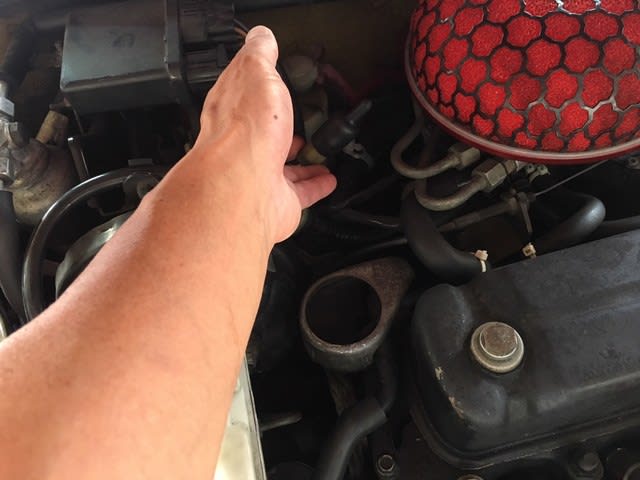

ミニ側の端子はクラッチマスターシリンダーの手前の・・・
防水キャップが被ってあるこれ・・・
防水キャップを取って・・・

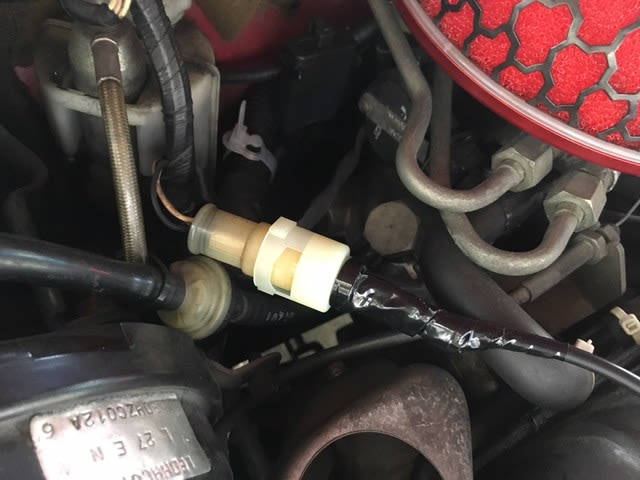

繋ぐ
PCの”MEMS Gauge"を立ち上げて・・USBを繋ぐと
デバイスソフトウエアの検索が始まりシリアルポートネームが表示されます。
（自分の場合 COM3 です。）

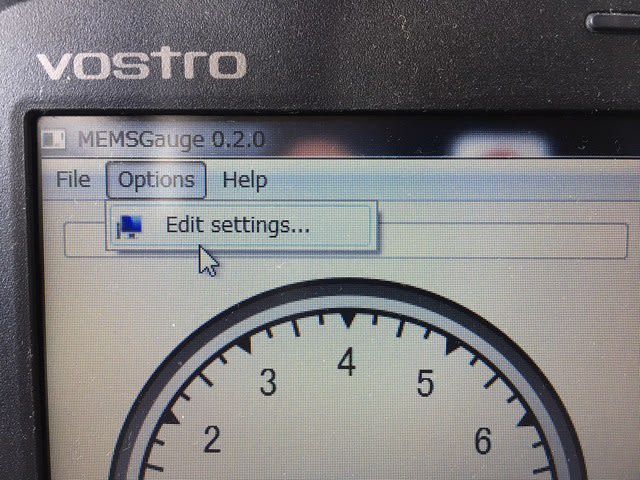

PC画面左上の”options”をクリックして”edit settings・・・”をクリックすると

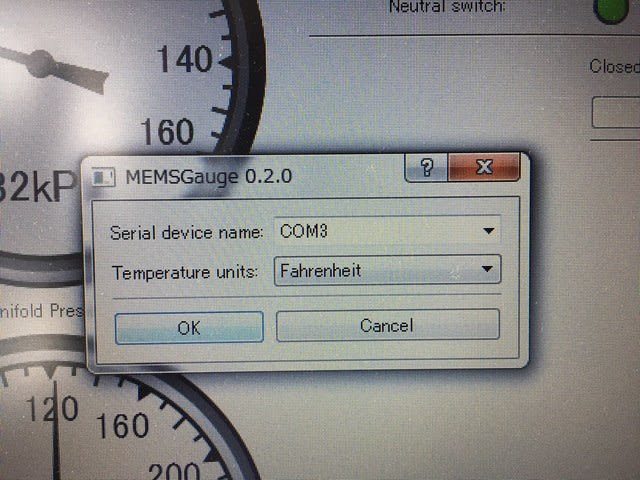

serial device name の入力を託されますので自分の場合 COM3 と入力しました。
そして

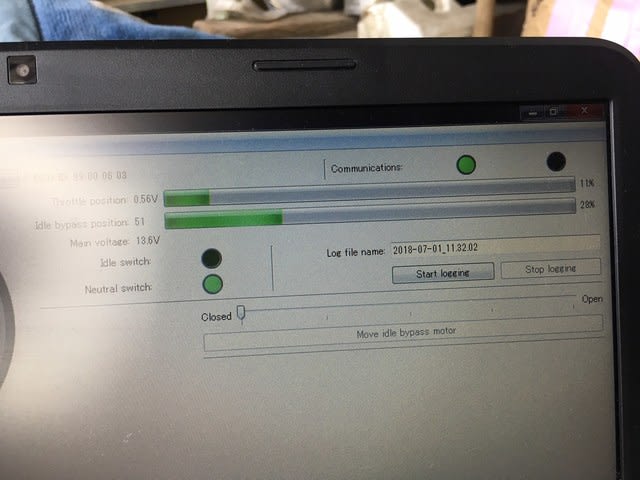

RPM画像の上のConnectをクリックすると診断が始まります・・・
下の左右のF値はネットで調べた計算式に基づくと
摂氏℃＝(F値-32)/1.8 だそうで
ちなみに
engine Temp 181F は (181-32)/1.8 は 摂氏℃ ８２．７７７７・・・
Intake Air Tem 113F は (113-32)/1.8 は 摂氏℃ ４５
自分のミニは８５℃で電動ファンが回りだし、８０℃で電動ファンが止まることがわかりました。
ちなみにサーモスタットは８８℃ですけど・・・・
フォルトも入っていると分かるしリセットも出来るけど幸いにも自分のミニはフォルトがありませんでした。
たまには繋いで見るといいと思います。
そんな中アンドロイド端末をひょんなことから手に入れたので
”MEMS Diag lite"をインストールして繋いでみたんですが・・・・
こういう画像を期待したのですが・・・
ポートを認識してくれません・・
チャンとVer１．６で設定したのに・・・・
誰か分かる方いたらご教授を
＝＝＝＝ 英語わからんので ＝＝＝＝
僕のミニ歯は96年式の35thです。
同じように、ＭＥＭＳgauge とＭＥＭＳDiagを使って遊んでます。
Gaugeが繋がってモニター出来てるってことは、USBはきちんと認識されてるってことですから、Diagに繋いでも16に設定されてたらモニターできるはず！
それがされないってことは、可能性として、アンドロイドの端末のOSのバージョンが3.0以降でないか、または、そのアンドロイド端末がroot化されてるか？
アンドロイド端末が、初期化されてるものならば、繋がるはずですが。
また、Diagは1500円弱支払っても、その価値があります。
何故なら、アイドリング値や点火時期変更も可能ですから。
ご指摘された事項をチェックしてみます。
MEMS_Diag version:1.0
Saved preferences:
LogFile prefix: MEMS_Diag
Data sampling/triggering interbal: 1000 ms
Trace enabled: false
ECU protocol version:MEMS 16
-ERR,USB device not found
------以下和訳-----
MEMS_Diagのバージョン：1.0 （最新はver4.5）
保存された設定：
ログファイルの接頭辞：MEMS_Diag
データ取得/変更間隔：1000ミリ秒（400～2000 msの間で設定可能）
記録しているか：false（記録時はtrueになる）
ECUの接続方式:MEMS 1.6
-エラー,USB機器を認識できません。
忙しい日々を乗り切って正月休みに向けて色々準備しています。
みなさん、本当に感謝してます。
またご報告出来ればと思います。
93年式のミニですがＭＥＭＳgaugeを使ってみようとしましたがうまく動作せずネットで検索してこのページにたどり着きました。
ＰＣを接続しても「デバイスソフトウエアの検索が始まりシリアルポートネームが表示されます。」という状態になりません。
なにかアドバイスがあればお願いしたく書き込みさせていただきました。
よろしくお願いします。
折角ですが、ミニとPC間で認識出来ていない（USBを認識できない）くらいのことしか分からないです。
自分はアドバイス出来る程の知識は持っていないので、力になれず申し分ありません。
もう少し頑張ってみます。
anyone hep me
英語あまり得意じゃなくて、たぶんダウンロードの仕方を聞かれたのかな。
これでzipファイルを解凍してみてください。
英語でお答え出来ませんのですみません。
翻訳してください。
