SEND and ALC from IC-2KL final

　こんな感じでセットしてテストラン．

　棚から取出したので，ケーブルが短くてレベル合わせにＣＱ誌のバックナンバーを重ねてまして，罰当たりかぁ？
　なんて，思いながらリニアのテストランだからご勘弁．

　ケーブルはこんな感じで取付けます．
　ＤＩＮコネクタ側がＴＳ－９９０Ｓへ接続してピンプラグ側がＩＣ－２ＫＬ↓

　　　　　

　これで，ＴＳ－９９０ＳとＩＣ－２ＫＬのＳＥＮＤでリレーを介す事が不要になったのと，ＴＳ－９９０Ｓを使用して以来の懸念事項だったＡＬＣが，やっと動作する様になりましたわ．
　ただね，この制御も過信は禁物で，リニアアンプを動作させる時，エキサイター側は出来るだけＡＬＣが動作する出力以下で使うべきでしょうね．

　ついでにＩＣ－２ＫＬのＡＬＣとパワーのメータ表示を校正しています．
　校正側の精度も疑問ですが，そのままよりは良いレベル．
　ダミーロードを取付けて，１４ＭＨｚでＭａｘパワーを送信し，その時のメータ表示を調整するだけです．

　　　　　

　１４MHｚでパワー表示が５００ｗ，ＳＷＲ＝１．０のまま針が動きません．
　ＴＳ－９９０Ｓが４０ｗ＋α程度で５００ｗになってます．
　それと，ＩＣ－２ＫＬのメータを少し調整．

　ところで，ＴＳ－９９０ＳはＲＬ端子のＴＸ時にＬｏｗ出力を使う場合，内蔵のオートアンテナチューナ（以下：ＡＴＵ）の動作を止めると送受信のリレー音が静かになって，リニアの制御リレー音だけになります↓（Ａｃｔｉｖｅ Ｌｏｗ ＋ ＴＸ Ｄｅｌａｙ Ｃｏｎｔｒｏｌ モード）

　　　　　

　普段は外付けＡＴＵのＩＣ－ＡＴ５００をＩＣ－２ＫＬとペアで使っている為，ＴＳ－９９０Ｓの内蔵ＡＴＵは使っていないので静かな動作です．
　これで，ＴＳ－９９０ＳとＩＣ－２ＫＬの制御系が仕上がりました．

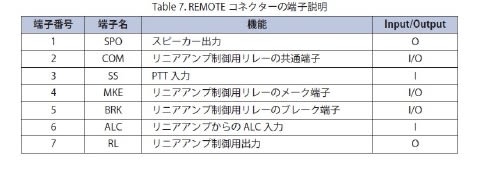

　↓ＲＬ端子（７番ピン）の機能を知ったのが事の始まりで，随分と時間がかかったのを実感していますよ．

　　　　　

　新旧混在する設備だと，簡単にシンクロ出来ないところがあって苦労します．
　それより，そろそろリニアアンプを新調したら？　のプレッシャーですかね．
