ＣＤ７８Ｊｒの解析

　上げたばかりのＣＤ７８Ｊｒでしたが，前にもお話したように，個人的にはあのステルス型と呼ばれるキャパシティハットがどうしても気に入りません．
　そこで，兄貴分のＣＤ７８に使われている細長い三角形のキャパシティハットが使えないかとメーカーにメールを送った返事では，取付けは可能だけど実験データーが無く，個人の責任において取付けて下さい．との返事をもらいましたので，トライ＆エラーでやってみるかと注文しました．両サイド合わせて￥２Ｋ程でした．

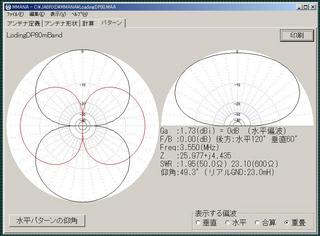

　そこで，未知数が多いのですが，ＭＭＡＮＡでＣＤ７８Ｊｒの解析をまず行ってみました．

　　　　　　

　とりあえず，この位かと予想してコイルのインダクタンスとＱを決めて計算させたのですが，何とも自信がないけど，ＣＤ７８のキャパシティハットが届いたら，これを基準にキャパシティハットを交換した場合を計算してみます．しかし，８０ｍバンドのアンテナは２３ｍ程度の高さだと，仰角が約５０度でピークってなるとＤＸはＣＷじゃないと無理とは言わないけど厳しそうですねぇ．．．

　￥２Ｋだったので，ダメモトで実験してみます．ついでに調整も兼ねてます．
　ダメなら，元に戻して，オークション行きですわ．
　注！　オークション行きは別途購入したキャパシティハットだけですよ．
