定電圧電源を作ろう①ツェナ

［ツェナダイオード：定電圧源の基本素子］

ダイオードは一般に電流を片方向にのみ流すものですが、逆方向にも着目してみると、なかなかおもしろい特性をしています。

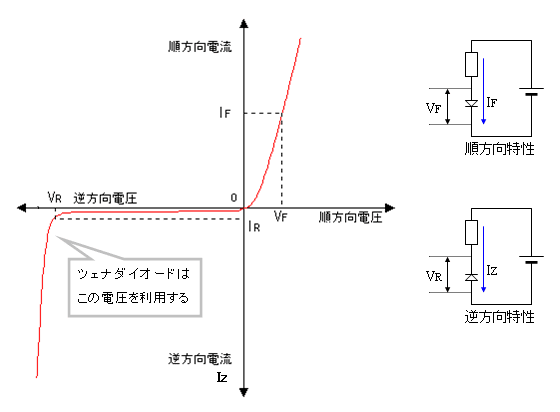

ダイオードに逆方向の電圧を与えると、ダイオードは電流を流すまいとしばらく踏ん張りますが、電圧をどんどん上げていくとある地点でドッと電流が流れます。この電流を降伏電流とかツェナ電流と呼びます。ついにダイオードが降伏してしまうわけですね。（降伏電流に至るまでにも、ほんの少し逆電流が流れていることに注目してください。これがダイオードの漏れ電流です。）

さて、この降伏電流とVRの関係をみますと、VRに対してほぼ直角に電流増加していることがわかります。ということは降伏電流が流れているときのVRはほぼ一定の電圧であるということです。VRをツェナ電圧といい一般にVZと表します。この特性を積極的に使う目的（定電圧を得る目的）で作られたのがツェナダイオードです。NP接合をいろいろと工夫して、ツェナ電圧：2V～120Vくらいのものまであります。
