家庭用のバリカン、旧ナショナルカットモードER504のバッテリー交換のお話です。

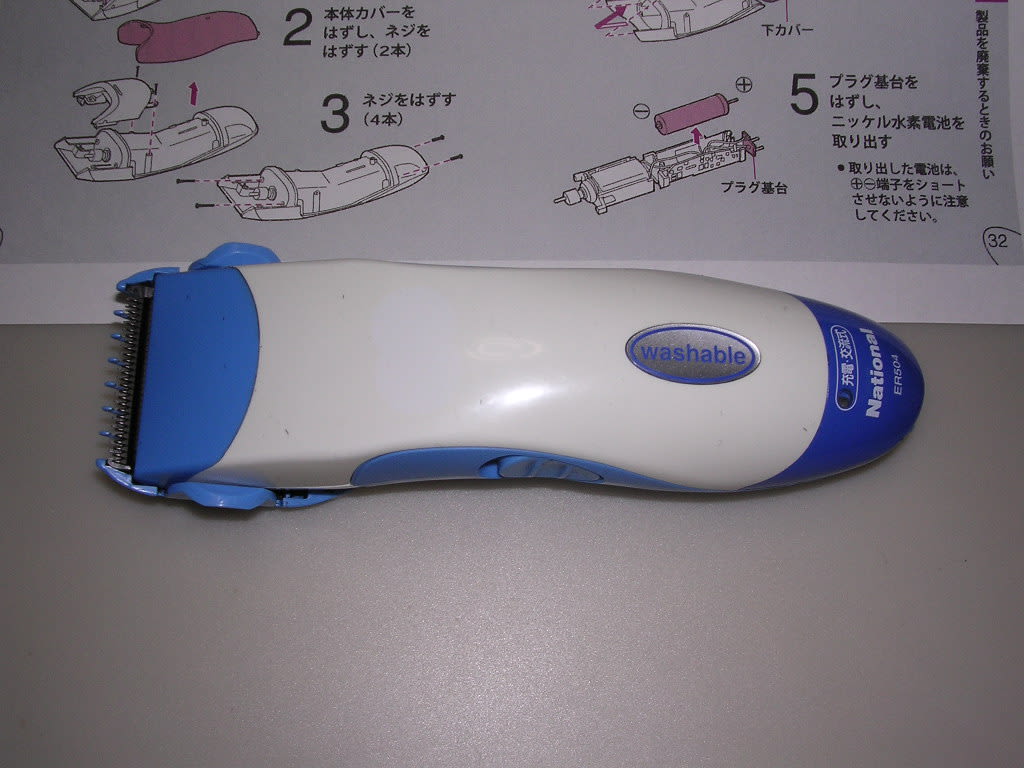

これが、本体です。

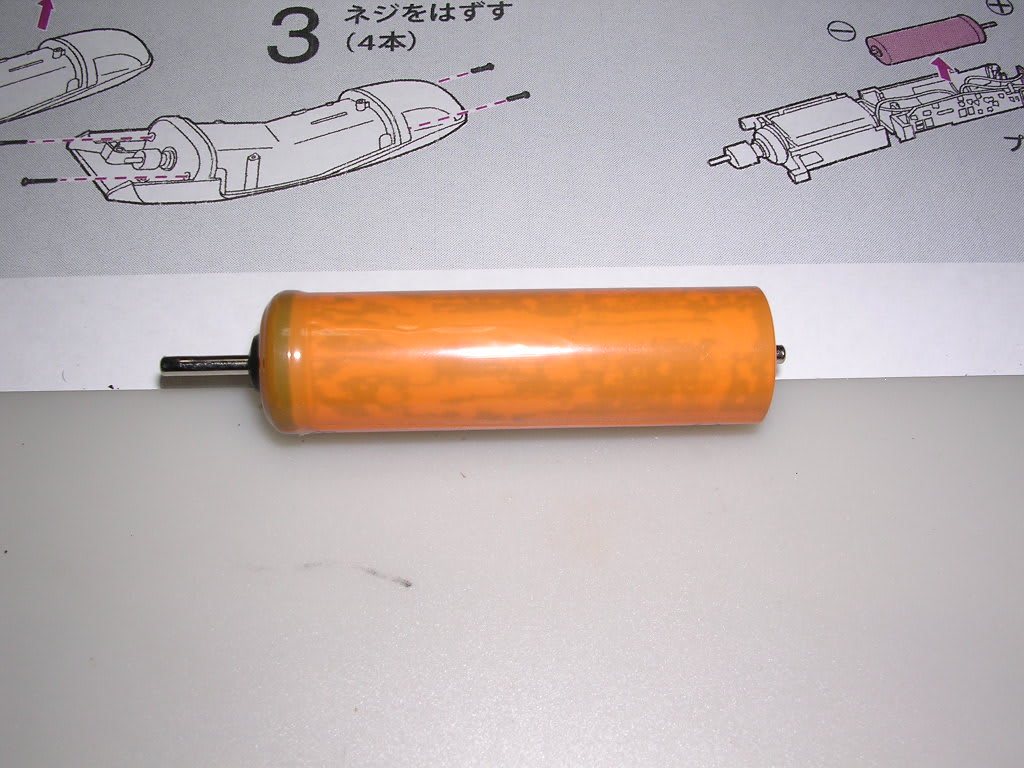

電池はこれで、ネットで購入。

マニュアルを見ながらばらしていきます。
はじめは、見えているネジを外します。

刃の下の2本、本体の1本を外します。
すると、こんな感じに。

この状態で、次にカバーの陰になっていたネジ2本と上の方と下の方から見える2本ずつのネジを外します。

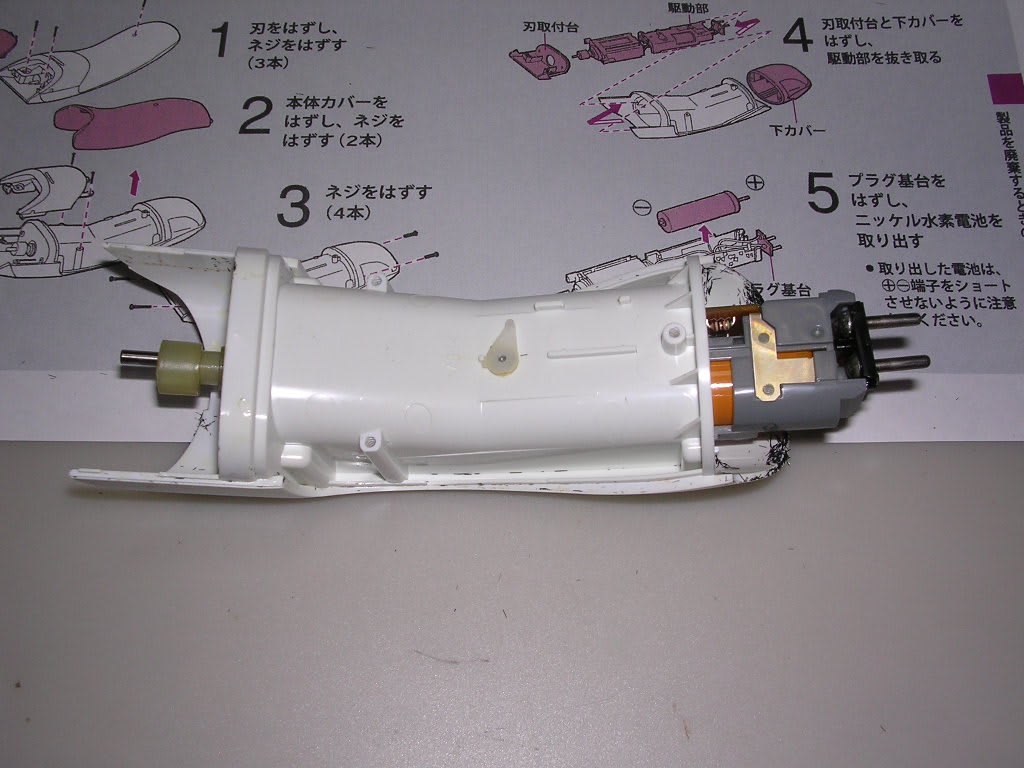

おしりと、頭が外れてこんな感じに。

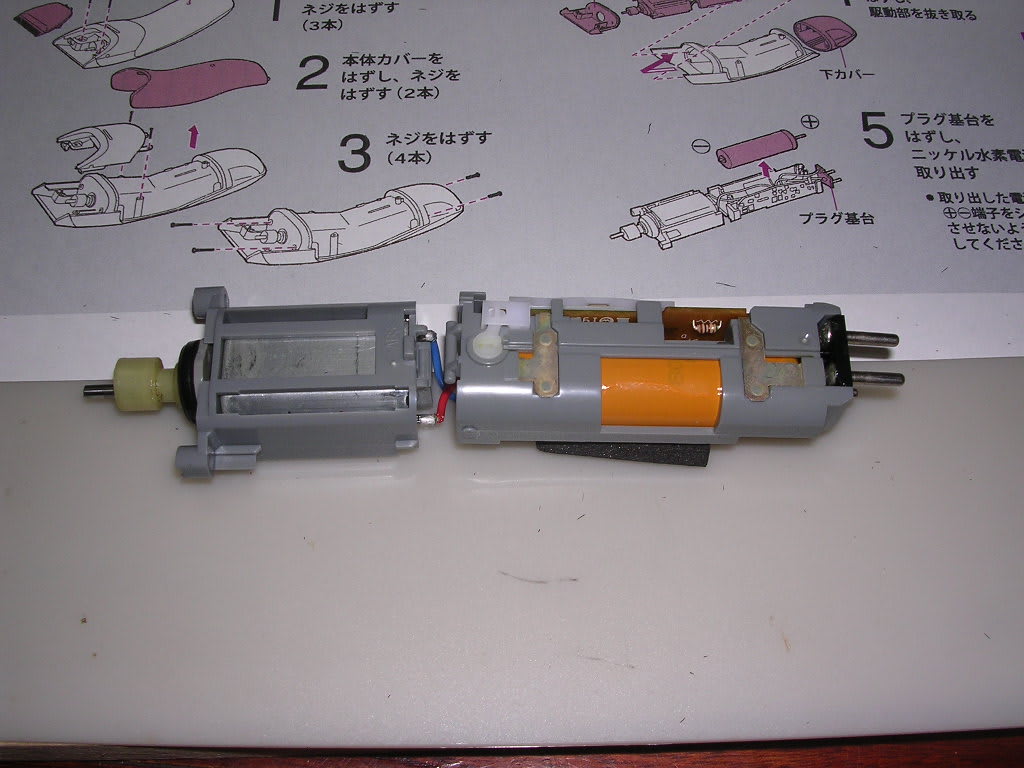

この状態で、左の方へ中のユニットを引っ張り出します。

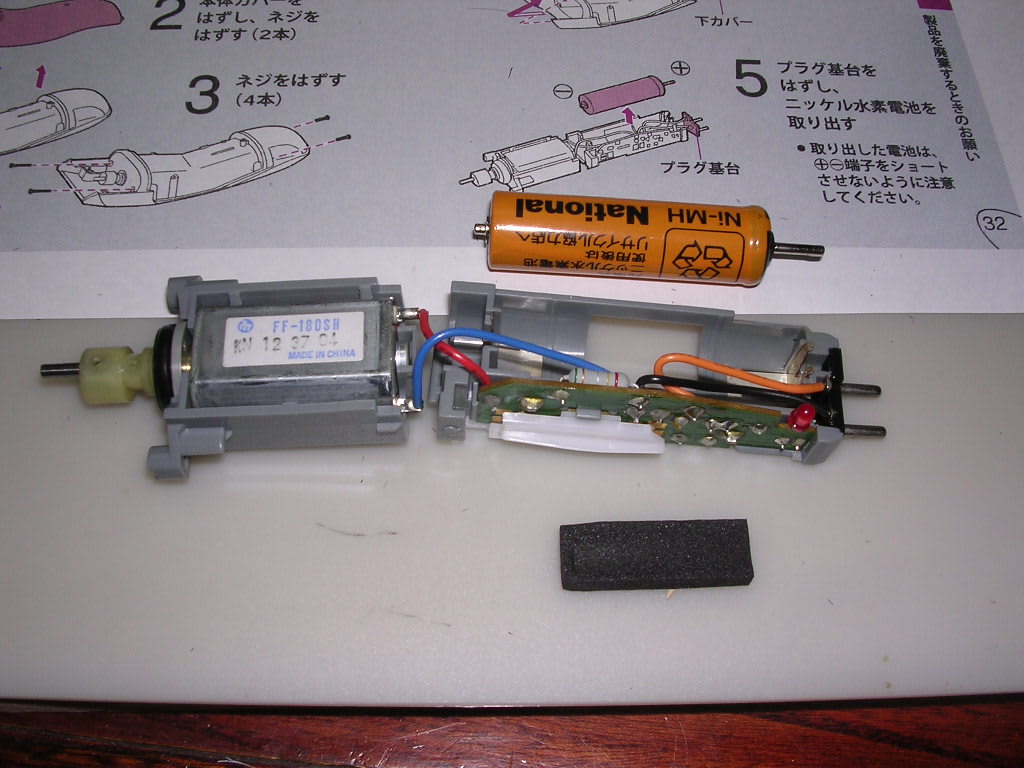

この時、小さなOリングが2個ネジ穴にはまっていますので落とさないように、中身はこれ。

あとは、電池を交換して元に戻すだけです。

使われているネジはいずれもステンレス製で4種類、左から上にある画像のヘッド側のネジ、充電コネクタ側のネジ、刃を外した時に外すネジと本体カバーの陰にあるねネジ同じものが4本、一番右のネジが本体カバーを止めていたネジです。

以上で、交換は完了です。
次回は、ドルツの超音波歯ブラシの電池交換をアップする予定です(気が向いたら
)。
