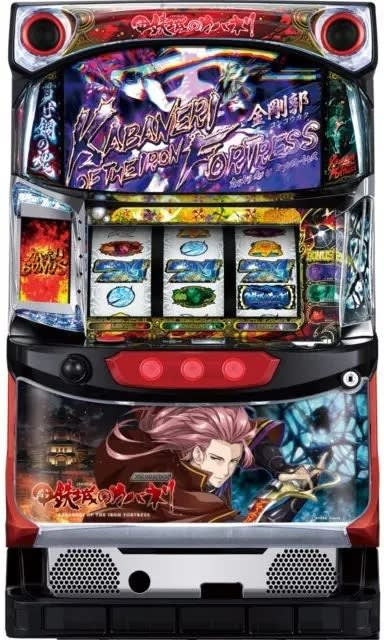

カメラ機能付きメダルセレクター搭載機種をアミューズ仕様にする場合、セレクターの信号線コネクターを抜いて、カメラ機能を無効にします。

カメラの信号線を本体から遮断すると、電源ONのたびにセレクター動作エラーが発生します。 これはリセットスイッチで解除できて、以降、メダルを投入してプレイできるので、電源ONのたびに、リセット⇒エラー解除すれば、メダル投入疑似信号を受け入れて、問題はで解決します。

アミューズ仕様パチスロのオペレーターで設置先に台鍵を預けて、電源ONのたびにエラー解除作業を依頼できる場合はいいのですが、それができないときのために自動でエラー解除する方法があります。

ドアー開閉信号と監視ユニット信号をマイコンでコントロールし、電源ON時に　ドアー開扉→リセットON→ドアー閉扉　を自動で行います。

セレクター動作エラーは、電源ON時にのみ発生するため、一度エラー解除されたら次回電源ONまでマイコンの出番はありません。

プログラムにsleep命令を書き加えておけば、マイコンの出力はそのままで正常にPLAYできます。

Chatgptに確認してみました。

PICマイコンの SLEEP 命令後の挙動について

基本的に SLEEP 命令を実行した後、I/Oピンの出力状態は保持されます。具体的に言うと、出力ピン（例えば、GPIO ピン）の状態は SLEEP 中も変わりません。つまり、出力ピンが High や Low に設定されていれば、それらの状態は省電力モード中でも維持されます。

追加のポイント

• I/Oポートのラッチ（出力ピンの状態）は、CPUがスリープしている間も変更されません。
• レジスタ（例えば、GPIO）の値が更新されることはありません。スリープから復帰すると、スリープ前に設定された値がそのまま有効になります。

スリープ状態で注意すべき点

• 内部のタイマーやアナログ機能などが停止する場合があります。これらは SLEEP 中は動作しないため、タイミングやアナログ信号が影響を受ける可能性があります。
• スリープ解除後、割り込みが発生した場合、割り込みサービスルーチンが実行されますが、I/Oピンの出力状態はそのままです。

まとめ

PIC12F629の出力ピンは、SLEEP 状態でも出力状態は維持され、特に変更されることはありません。したがって、SLEEP 命令後に出力ピンを変更したい場合は、スリープから復帰してから設定を変更する必要があります。

もし、他に特定の動作や質問があれば、教えてくださいね！
