タカラトミーのだっこしてネルン

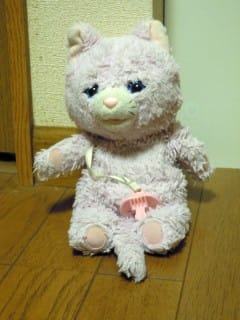

　タカラトミーのだっこしてネルンの中から、ふあふあこねこという猫のあかちゃん
　このおもちゃは動物の赤ちゃんのぬいぐるみ。
　おしゃぶりや寝かしつけで遊ぶおもちゃ。抱いたり、頭をなでることで静電センサーが動作し、目を閉じたり開いたり、声を出したりして反応する。
　子猫のほか、クマ、子犬、ウサギ、パンダなどがある。






症状：　喋らなくなった

故障診断と修理：　電池は単三電池２本　電池OK
　背中にある電池BOXは結束バンドで固定してある。結束バンドを切って電池BOXを出したところ。

　電池BOXやスイッチをチェックするが、異常なし。
　電源スイッチはON・OFFの外にTRY MEというレンジがあるが、取説では「TRY ME モードにはしないでください」とあり、TRY MEモードは何なのかは不明

　メインのメカニズムは頭部にある。電池BOXから、頭の後ろにかけて、ピンクの手縫い糸がある。頭部を出すのはこの手縫い糸を外す。縫い始めを切り、手縫いなので糸を引っ張りながら抜いていく。

　お腹に行っている電線（青色）が頭部で接続しており、断線しているのが分かる。


　頭部のネジを外し開けたところ

　スピーカーのチェックをするが、スピーカー異常なし

　頭部の静電センサー　銅箔に電線（灰色）がはんだ付け


　頭の内部の様子。

　基板の右側にモーターがあり、これでまぶたを動かしている。

　まぶたを動かしている機構

　まぶたを動かしているプラスチックには、爪が付いていて、組み立て時にこれをまぶたの部品の隙間に差し込んでいる。分解するにはこの爪を外す必要がある。
　まぶたを動かす機構　目玉の奥側から写す

　基板を調べるためにはこのまぶたの機構を分解する必要があるが、分解途中で部品が壊れる恐れがあるため、これ以上の分解は中止する。


　おしゃぶりの機構　おしゃぶりを口に差し込むと口の奥の機構が押され、このスイッチが動作する。


　お腹のセンサー　頭と同じで銅箔に電線がハンダ付けされている。布の袋に入ってお腹の位置に入っている。

　断線している。念のため、電線は交換した。

　基板のチェックはおもちゃを壊す恐れがあるため、治っていないが修理終了とする。

　参考に電源スイッチ周りをメモしておく
　電源スイッチは8本の端子がある2回路3接点のスライドスイッチ

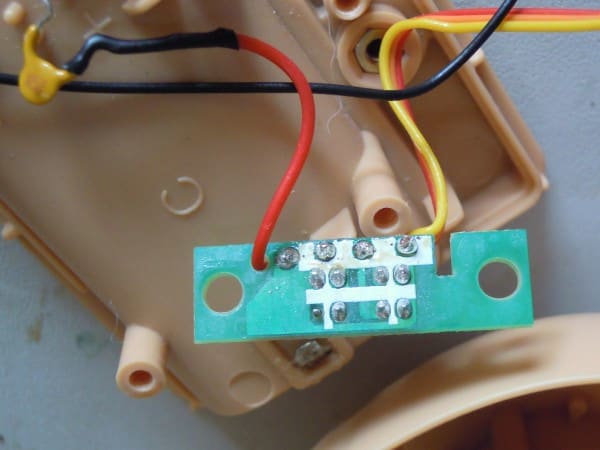

　プリント基板の様子


　形状が似ているスライドスイッチを探してみると、アルプスアルパイン社（昔のアルプス電気）のSSSS223600というスイッチを探すことが出来た。
　カタログページから外形と回路図を抜き出したのが次の写真


　これからスイッチ廻りの回路図を作ってみると


　2回路３接点のスライドスイッチで一般的なのは

　今回のスライドスイッチと接点周りは同じだが、足の出方が違うだけ

　見たことは無いが、アルプスアルパイン社のカタログから、SSSF024800というスイッチのカタログから

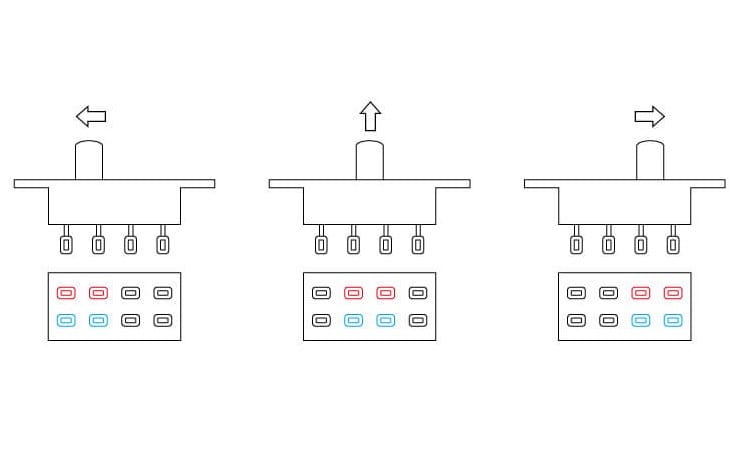

　ギターのスイッチカタログから

　真ん中の端子を繋いで使うらしいが、すると3接点ではなく2接点になる。
　これと同じ形でドライヤー用のスイッチというのがある。こちらは3接点で使うらしい。大電流用のスイッチなのでおもちゃに使われることはないと思う。
