スミマセン・・・。 だいぶ間が空きましたが、前回の続き。でございます・・・。
一言で言いますと、「XJRのスイングアームくっ付けた。」ですが、イロイロと 「手」は動いておりまして・・・。
を、お伝えできれば・・・と・・・。

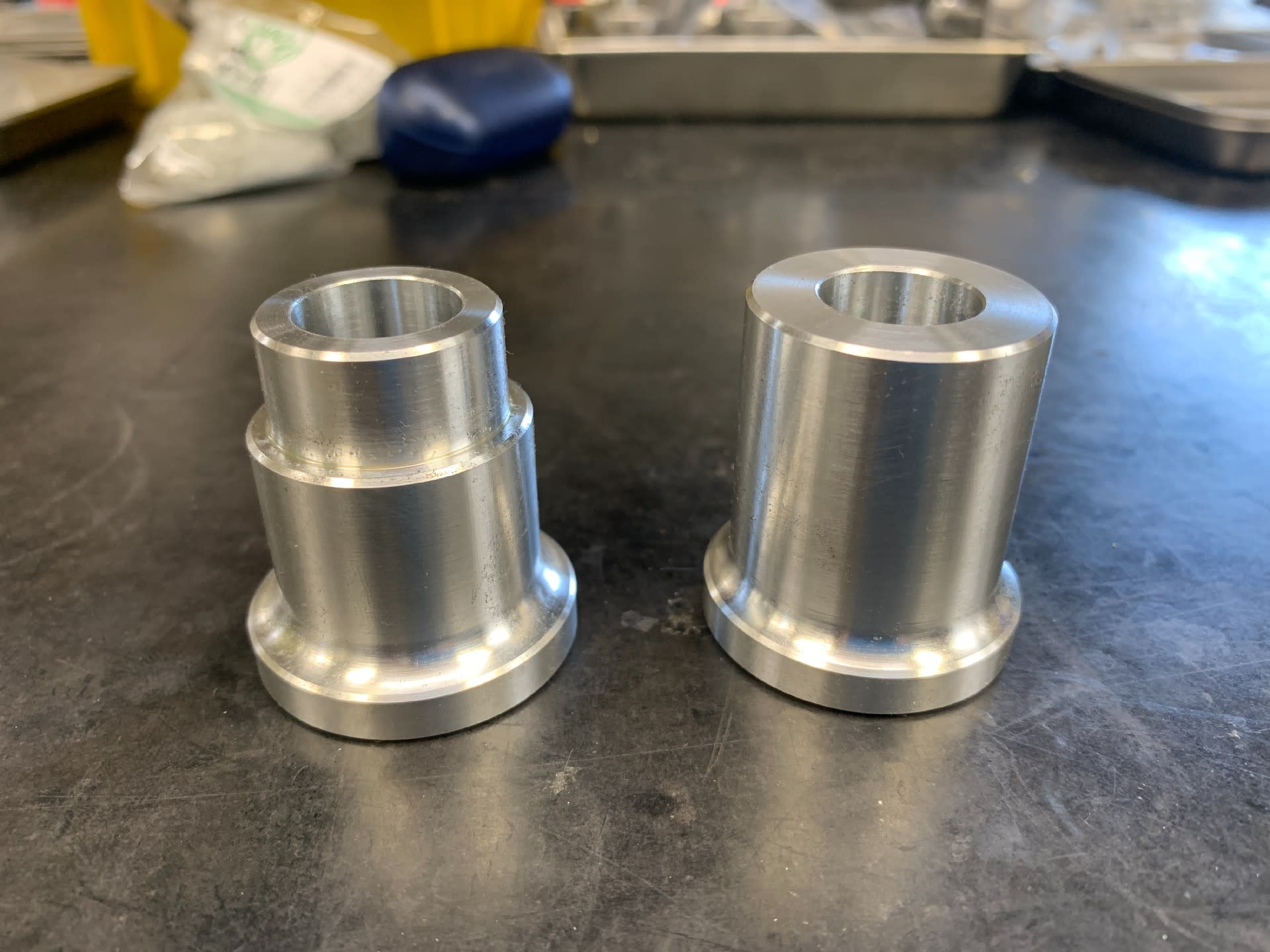

「あれ？採寸間違ったかな？？？」と自信が無くなる「長さ」であります、ホイールカラー左右 製作いたしました・・・。
XJRの幅が、広いんでございますね・・・。

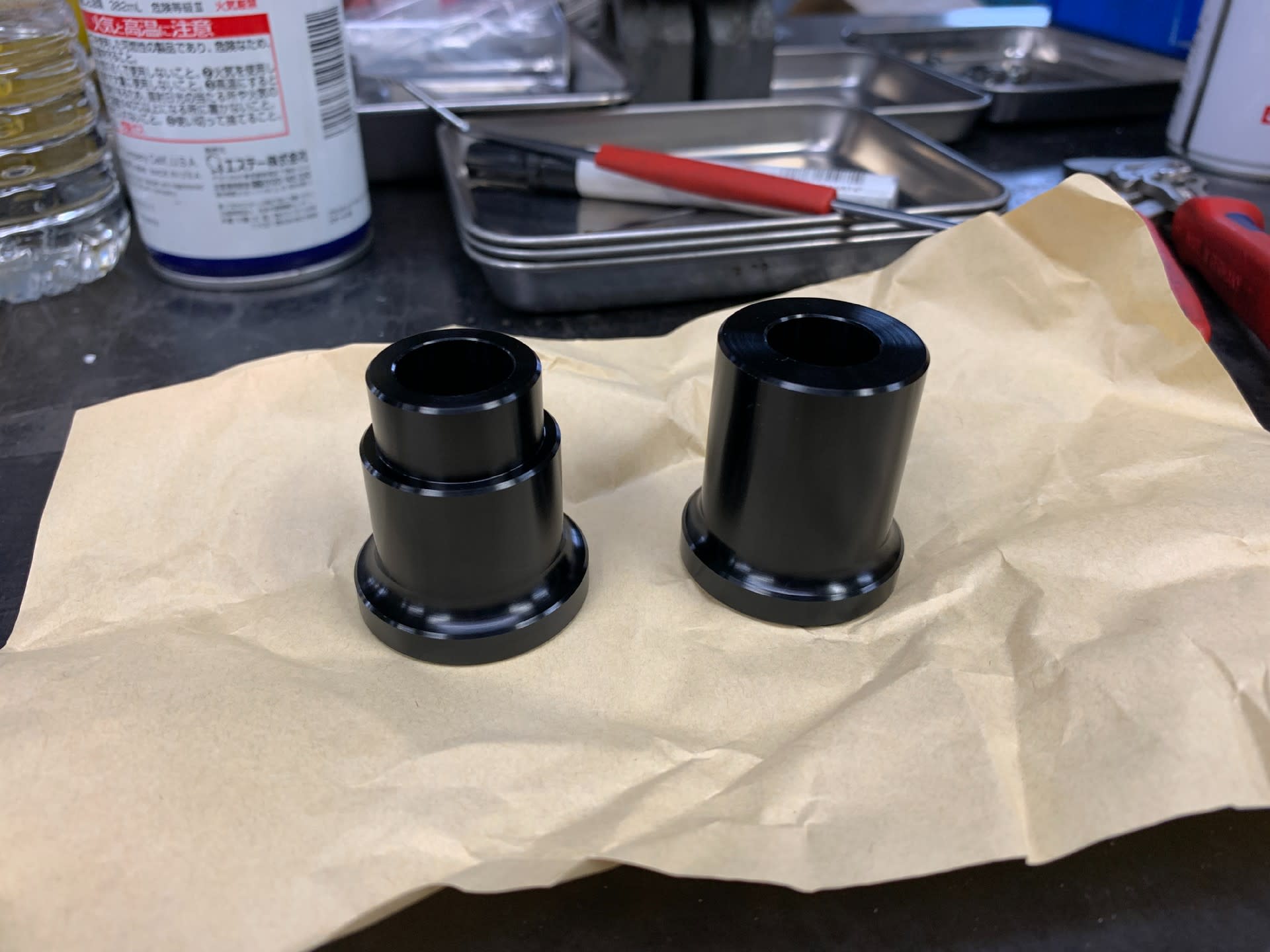

ささっと、黒く染めました・・・。 安定の黒。

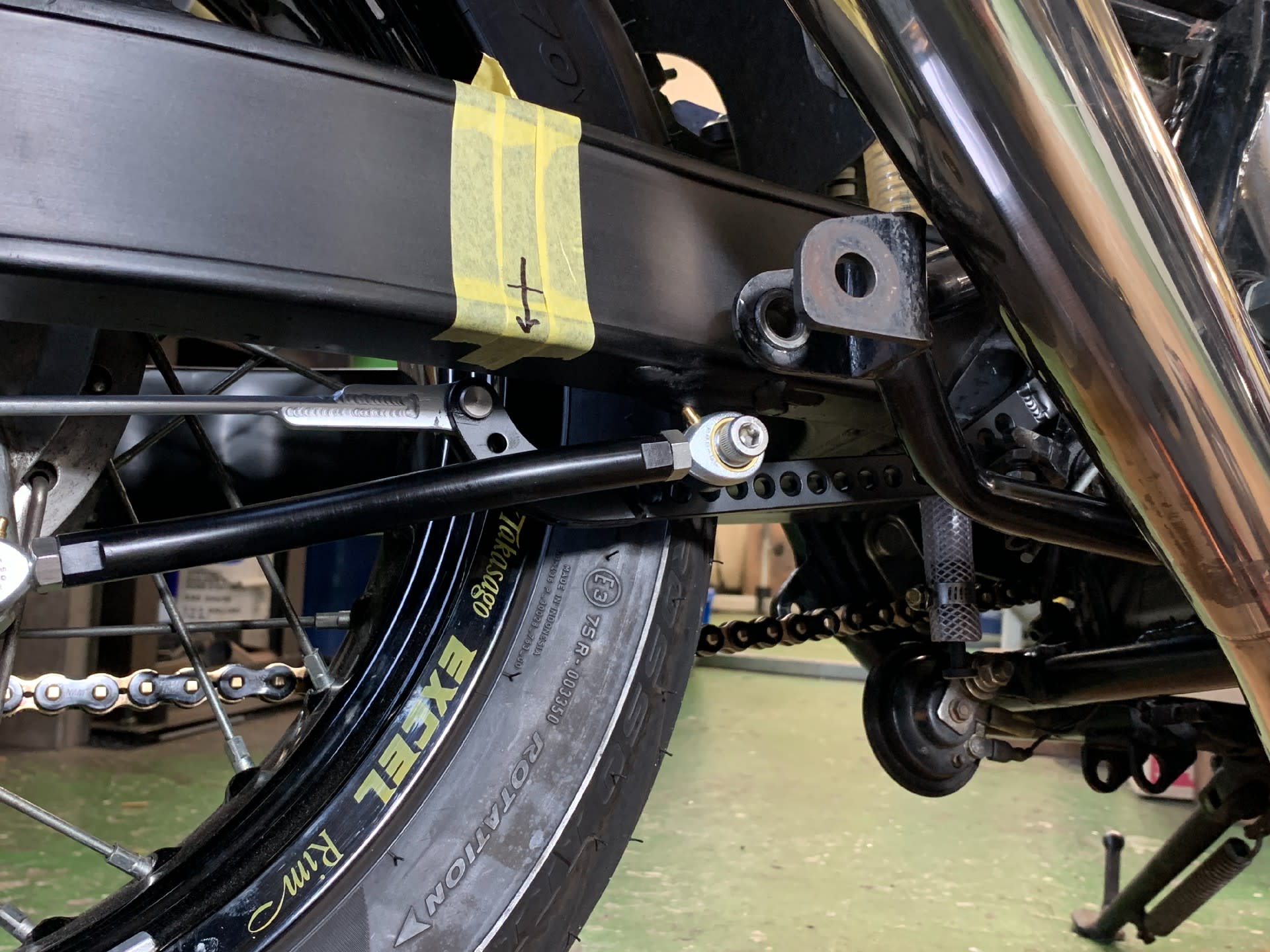

そして、悩んだ引っぱり棒・・・。 シンプルに S字、こかしました・・・・。
「斜めに引っ張ってる。」は変わりませんが、 パネルもアクスルシャフトで締め上がるので、大丈夫でありましょう～。
見た目も シンプルに・・・。
そして、干渉部分は大きく「えぐった」し、補強（？）もしたしで、スイングアーム本体の歪みを取ります・・・。

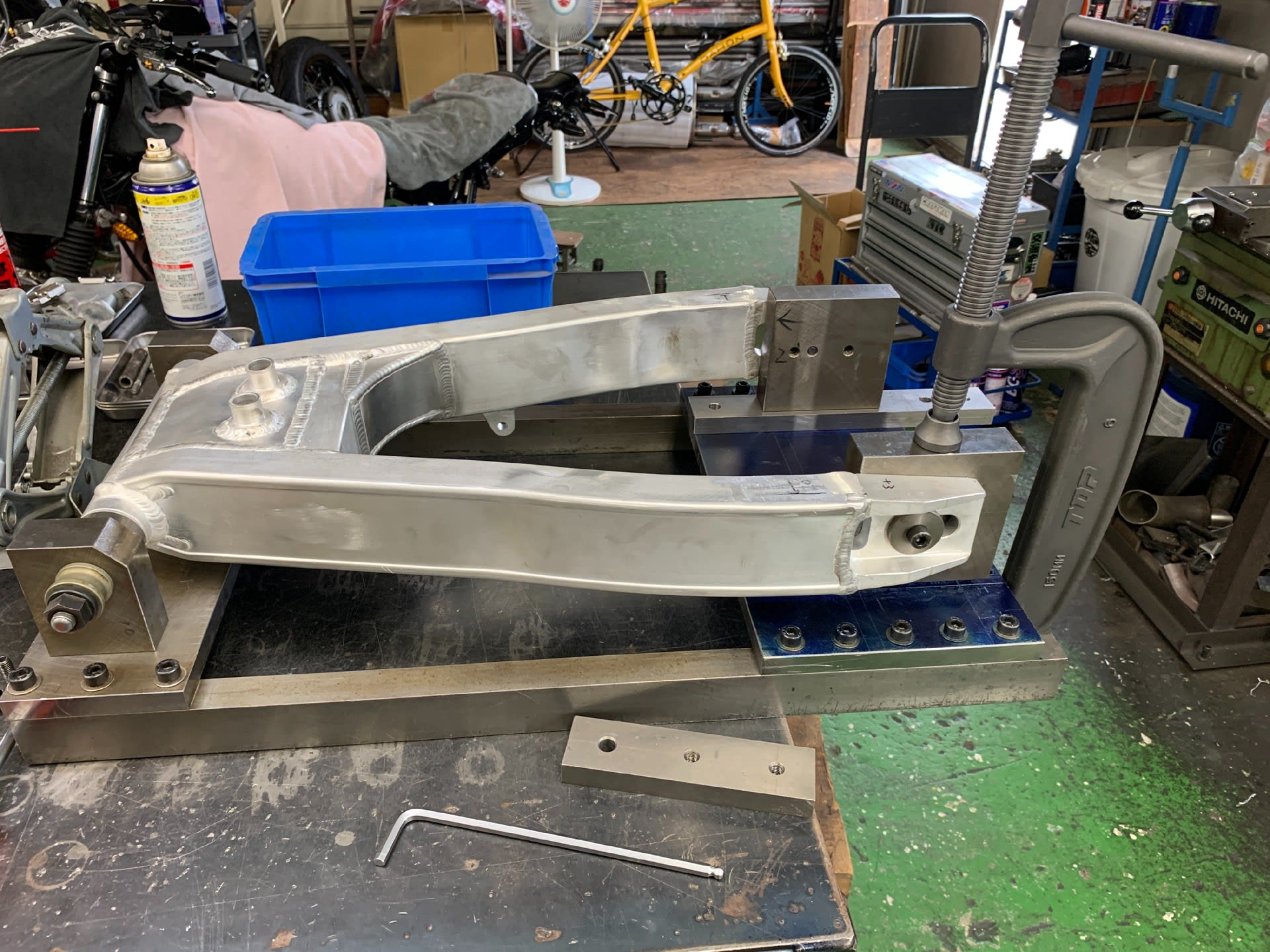

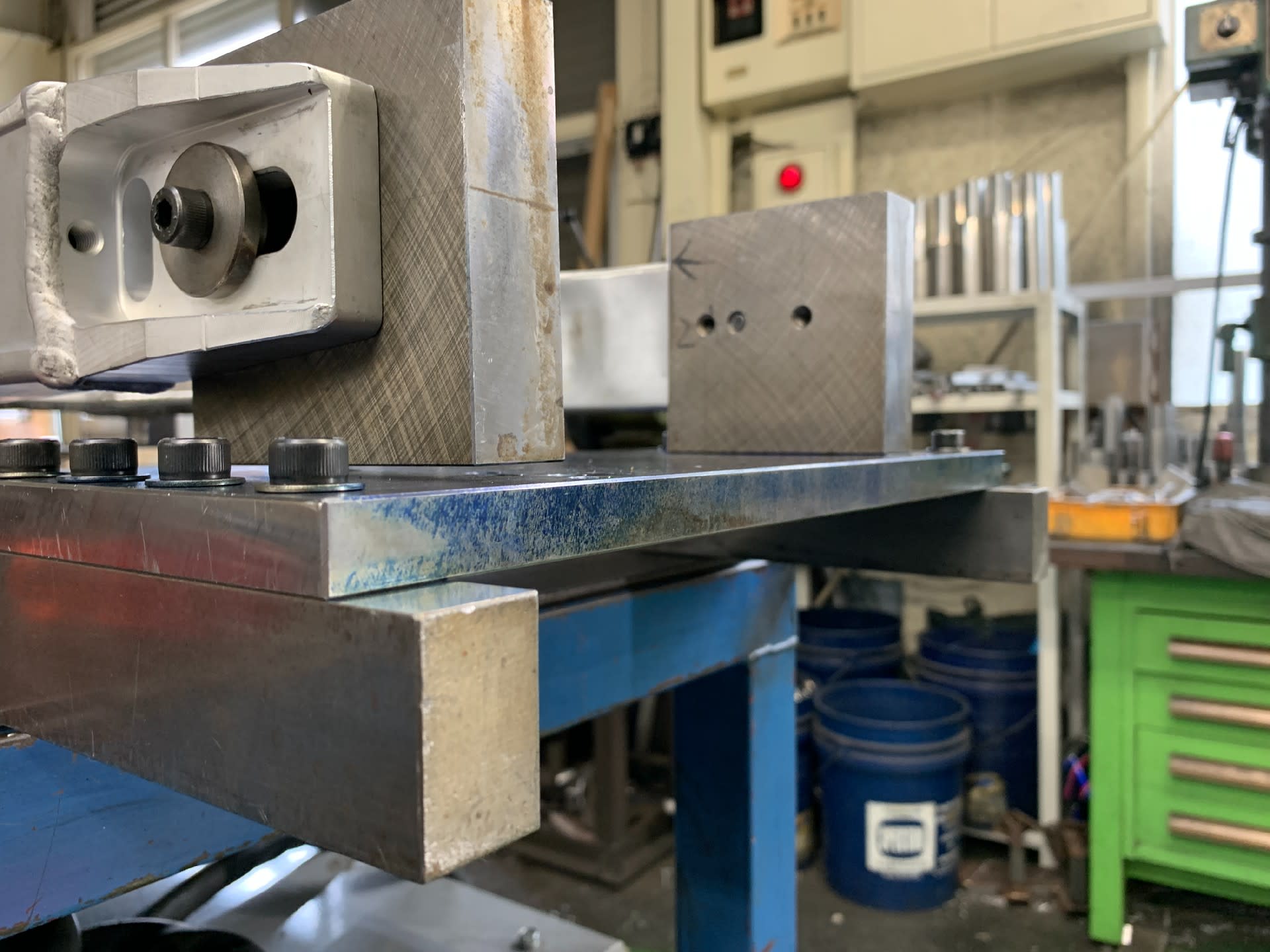

古巣時代から引き継ぎました、ネジ組み立て方法の治具。
歪取り時にも とっても有効で御座いまして・・・。
まずは、お股の捻じれを取りまして・・・。
ホイールカラー座面の「傾き」も取りまして・・・。
ぐいぐい！ チカラ技です・・・。
捻じれ 取ってます・・・。
ピボットに対しての、 「お股の開き」を合わせます・・・。
寸法を行き過ぎると かなりメンドイので、 グイグイしては測り、グイグイしては測り、を繰り返します・・・。

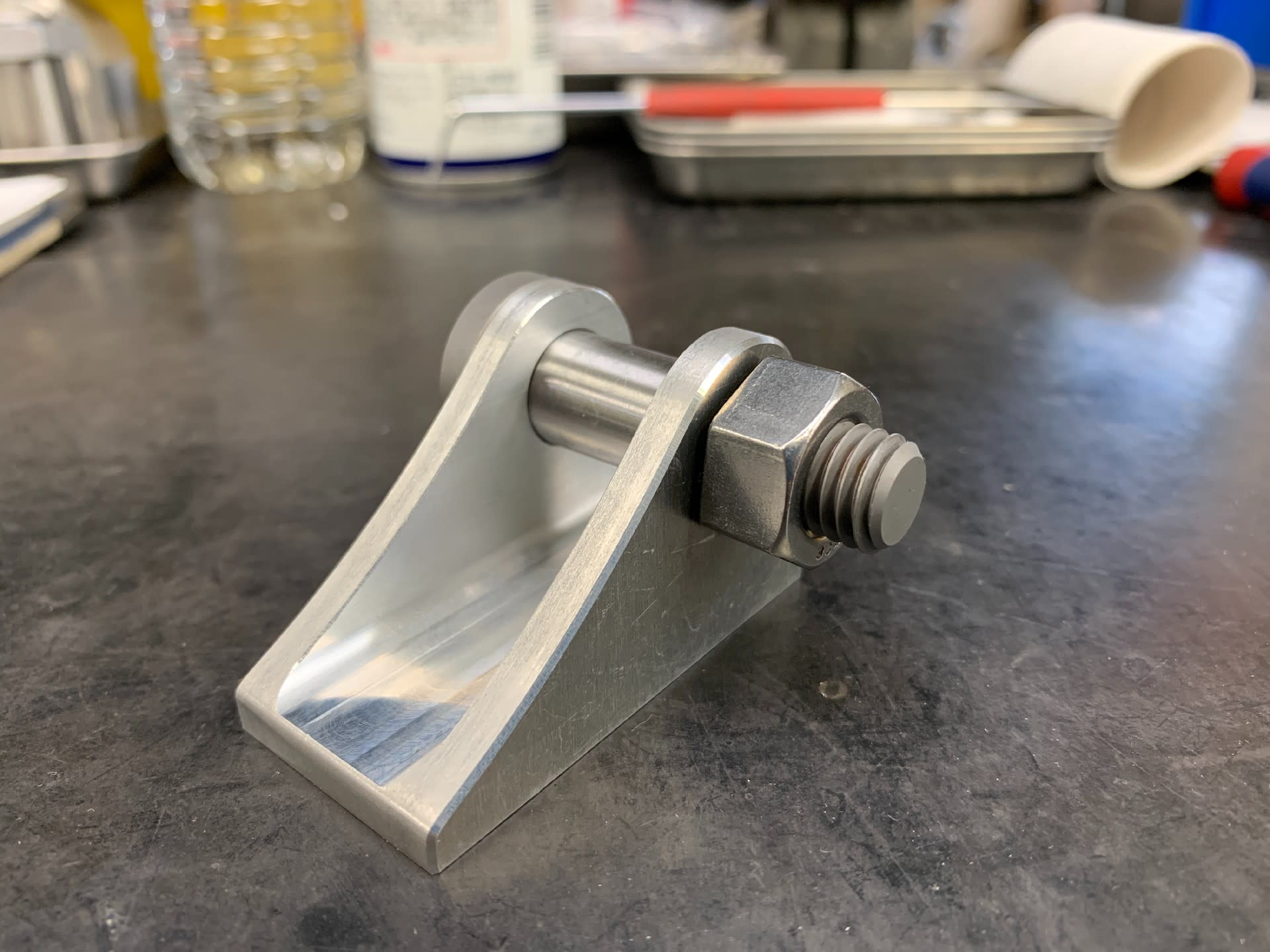

次～。 リアサスの コの字ブラケット製作いたしました～。
寸法、形状、使用ネジ、はオーナー様指示で・・・。
コの字の底角には、R入れときます・・・ワタクシ・・・。
きっかけ散らし、です・・・ただの・・・。

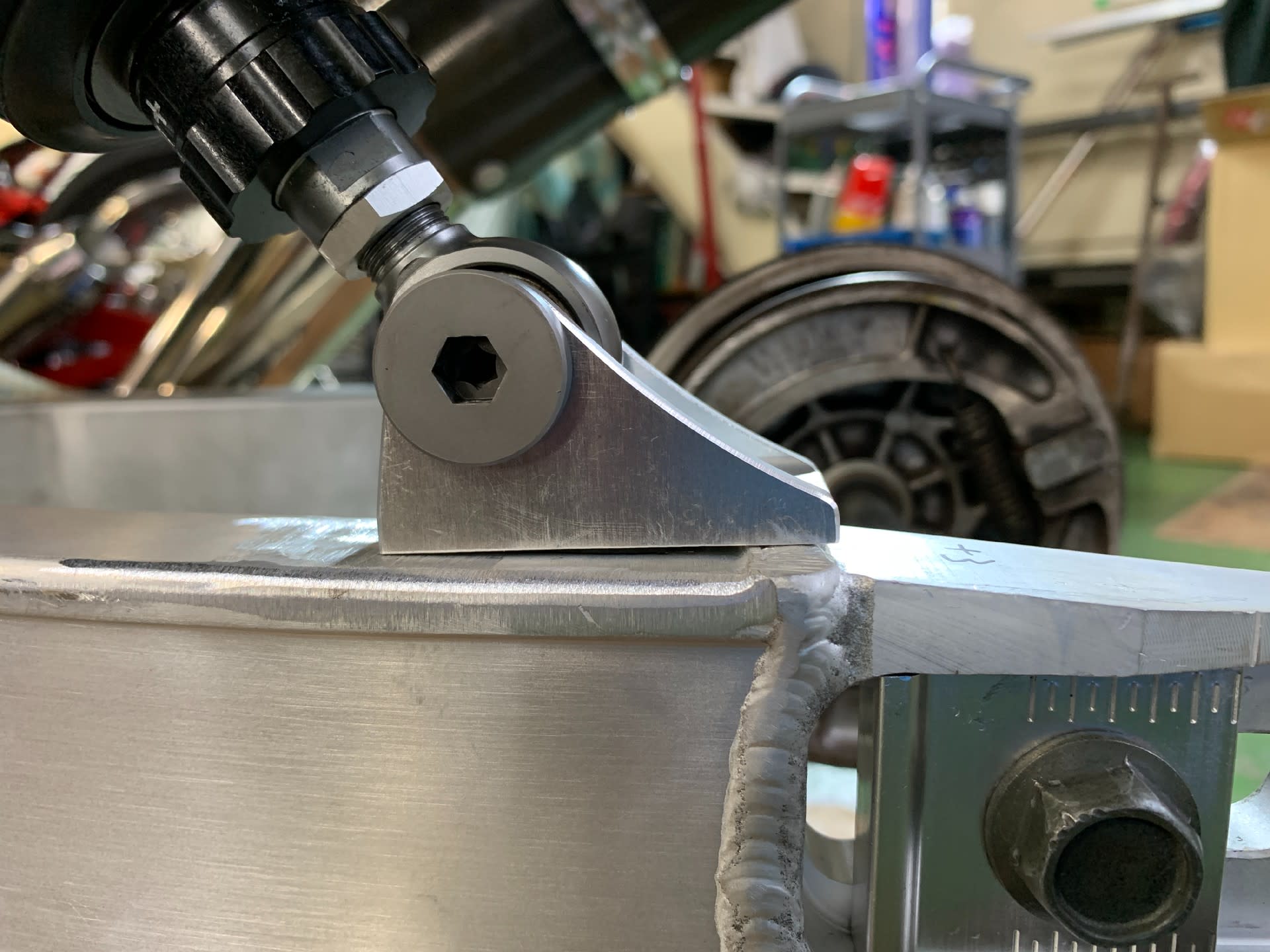

車高は今まで通りで。 で、ありますので、 寸法を合わせつつ コの字の位置を割り出します・・・。
「現物合わせ」ってヤツでございますね・・・。

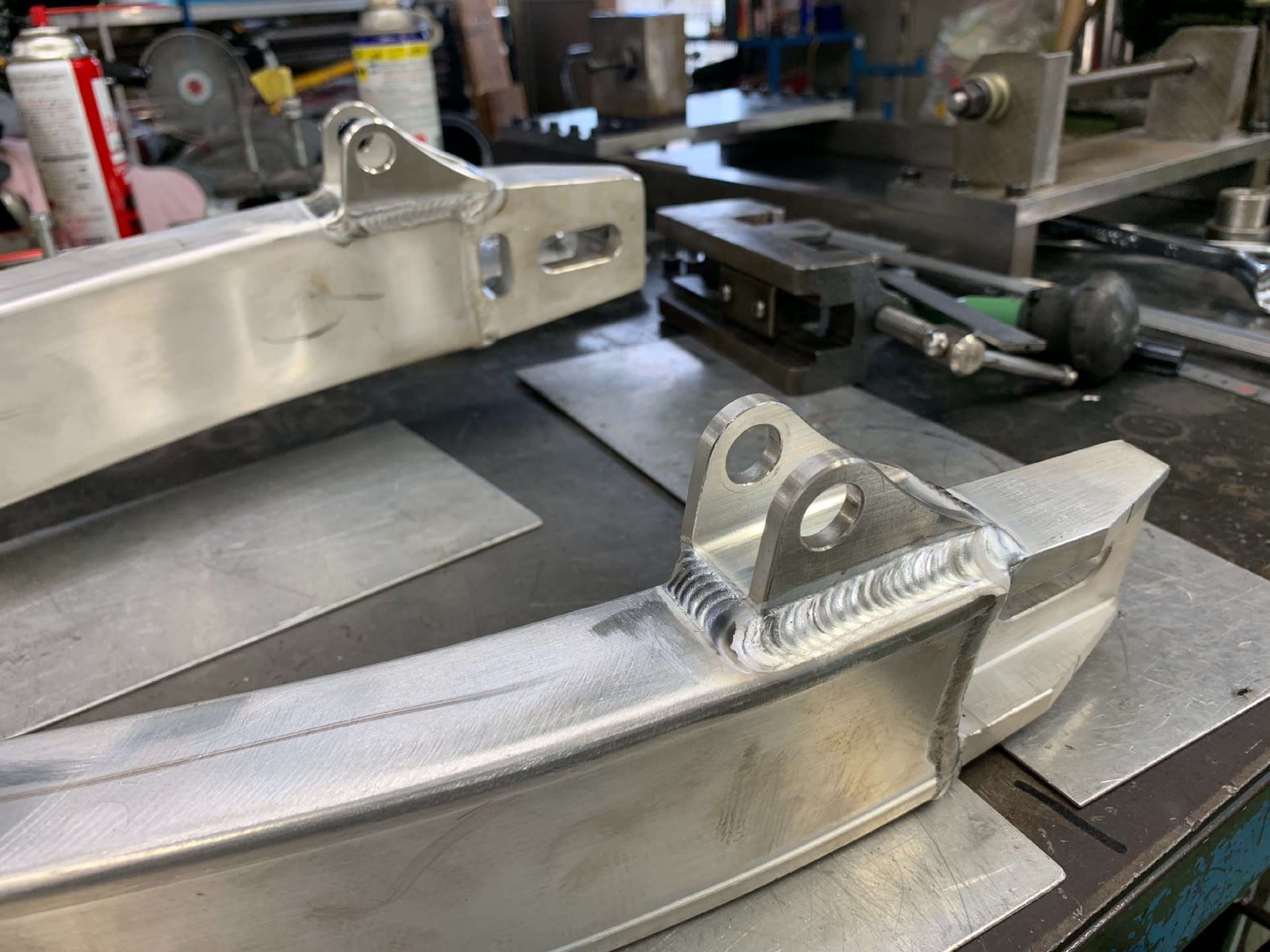

そして、溶接いたしました・・・。

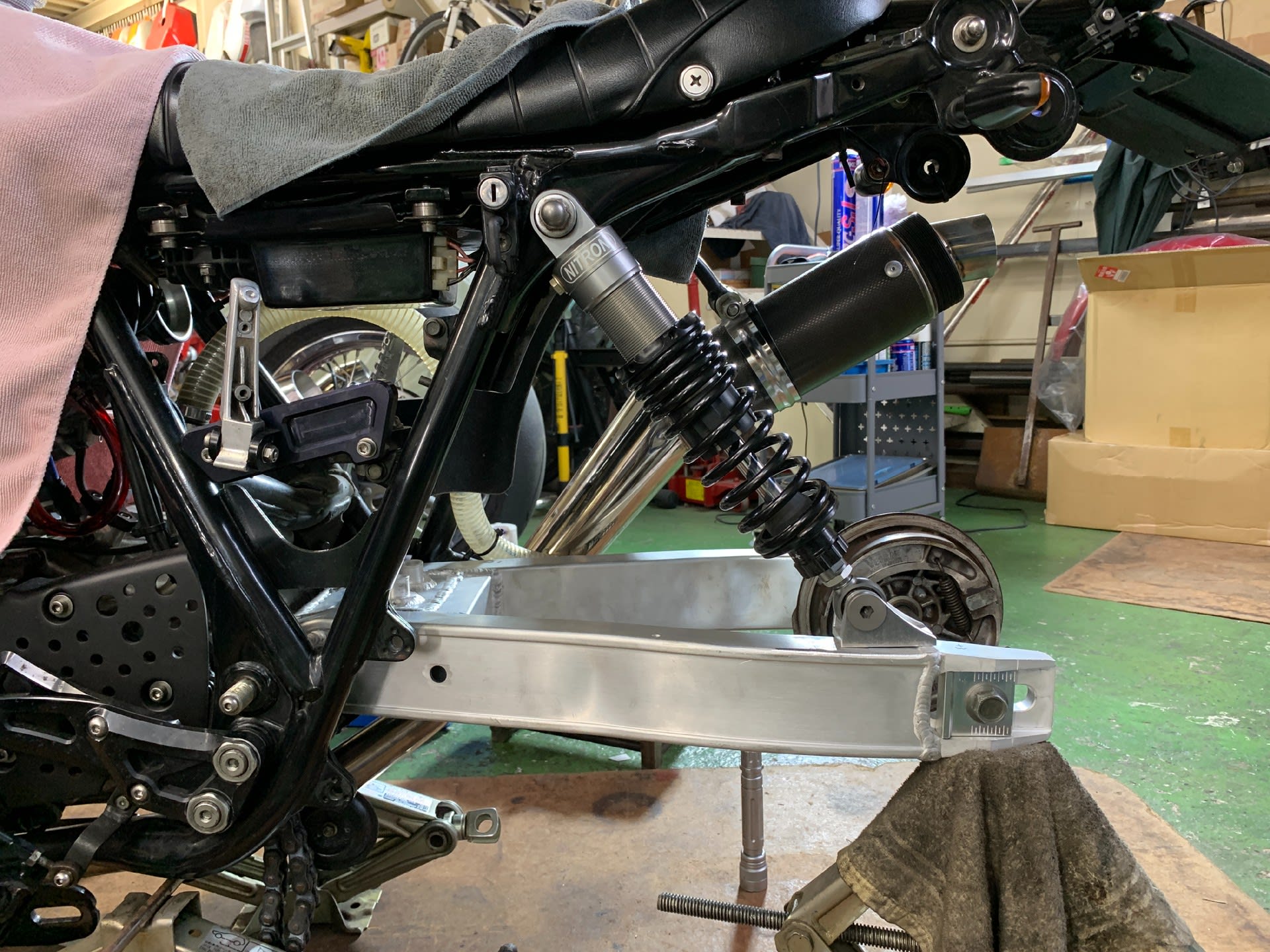

装着確認・・・。 ヨシ！ はい次～。

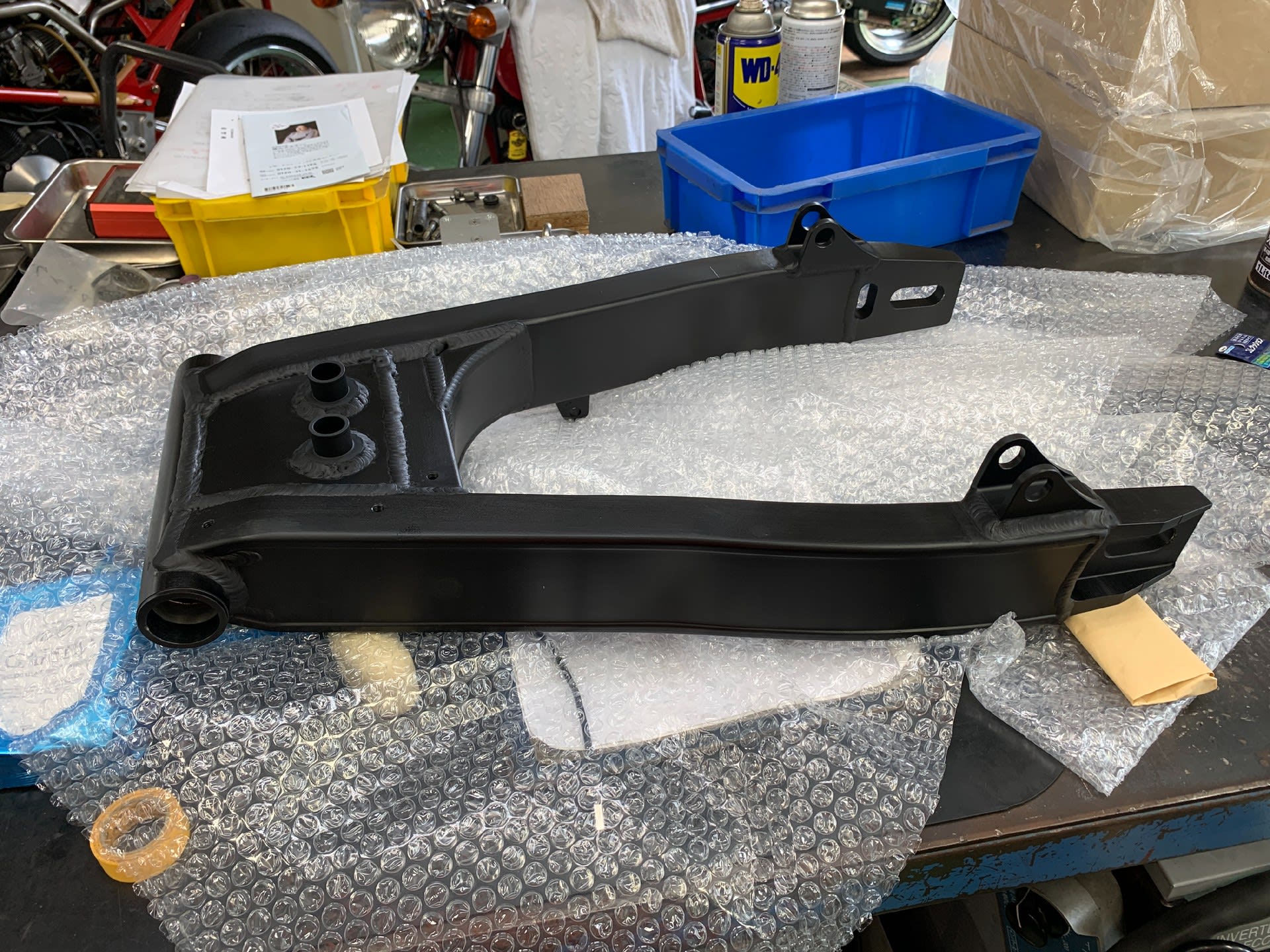

コチラも黒く染めました・・・。 超～安定の黒。

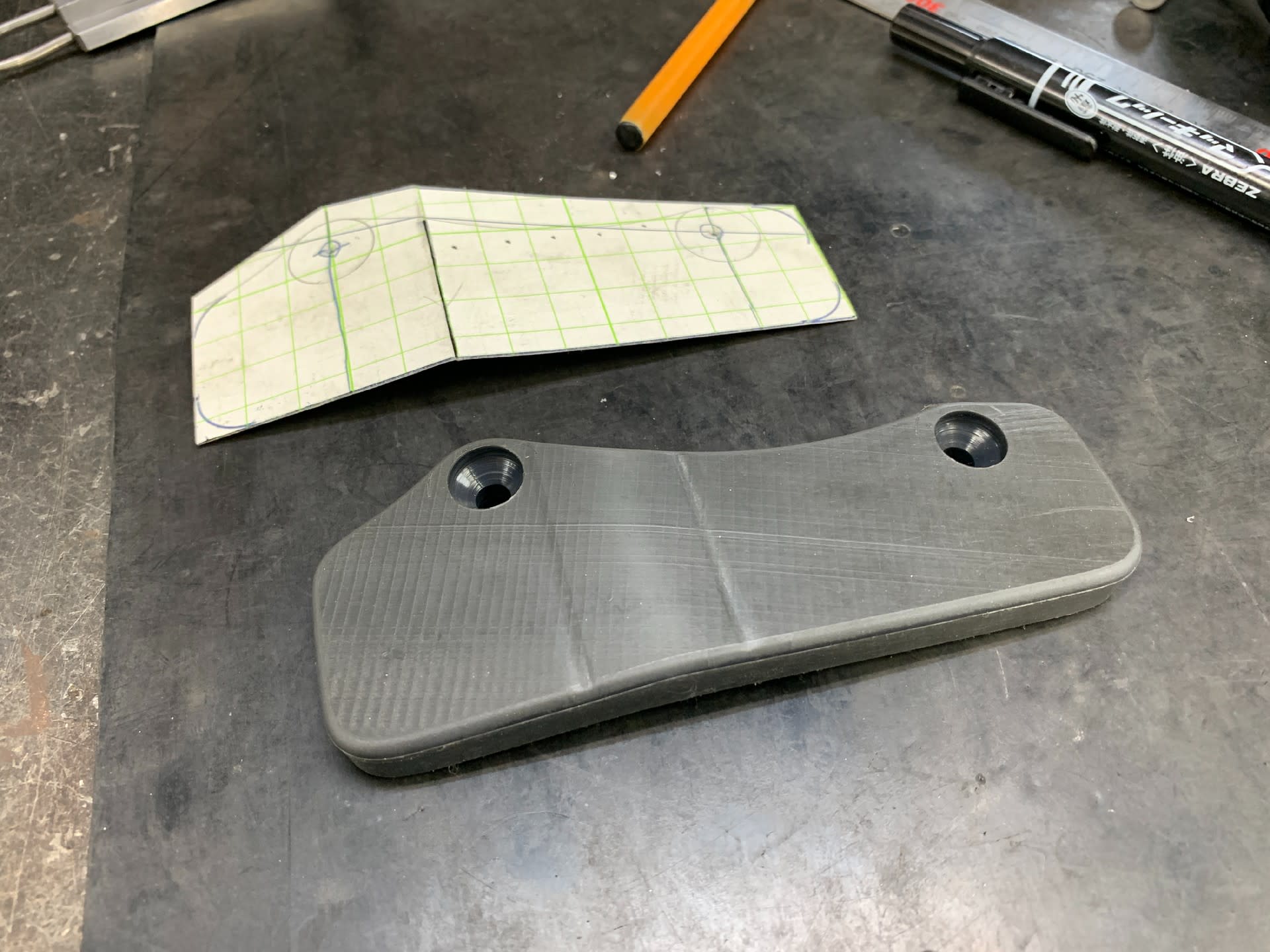

チェーンラインも違い、ノーマル加工も面倒なので、 造ります・・・スライダー。
結局、話が早い。 と・・・。
この車両は、やさしーくローダウンしておりまして、 スライダーへの干渉は 触る程度。でありますので 長持ちすると思います～。

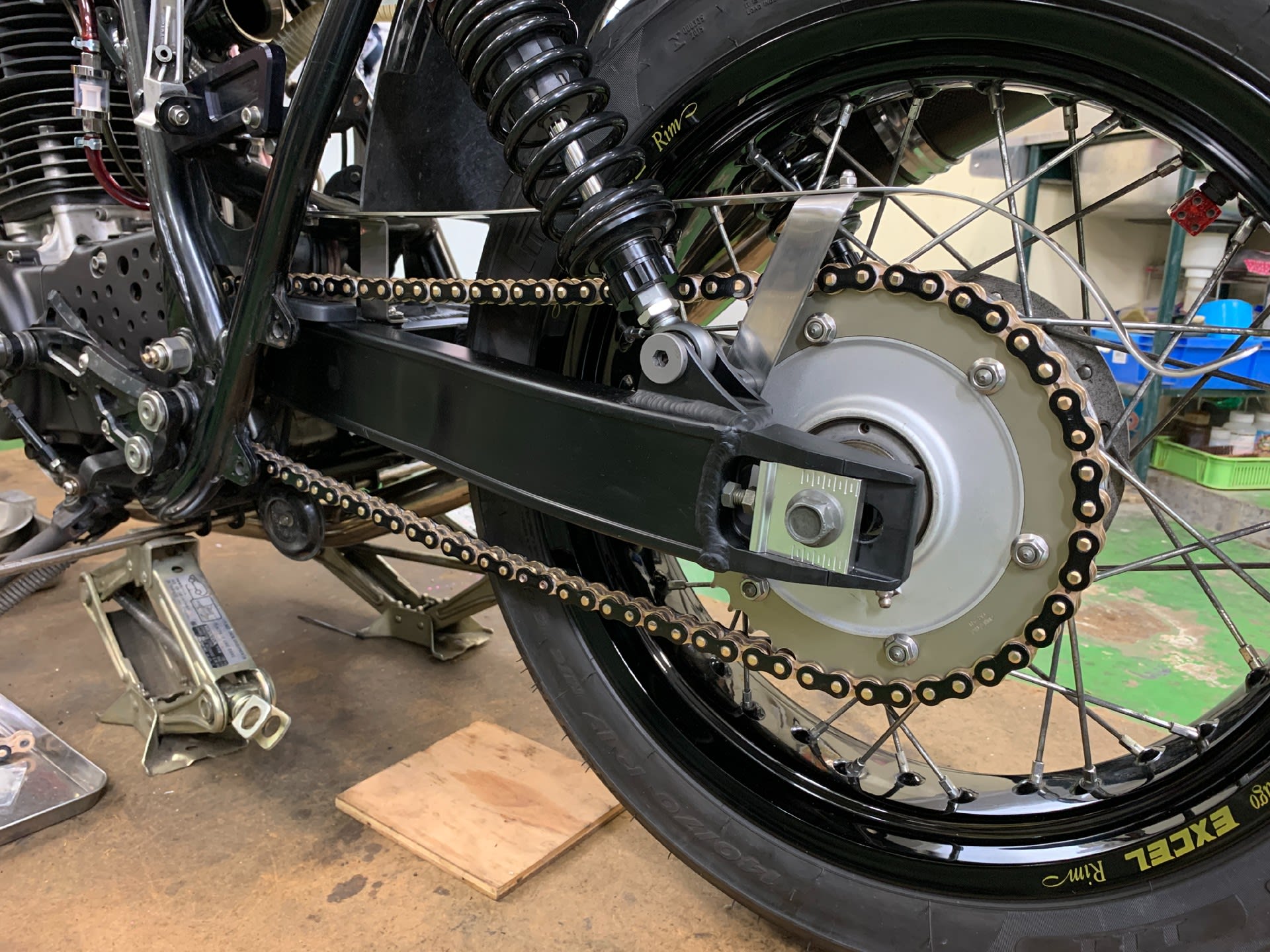

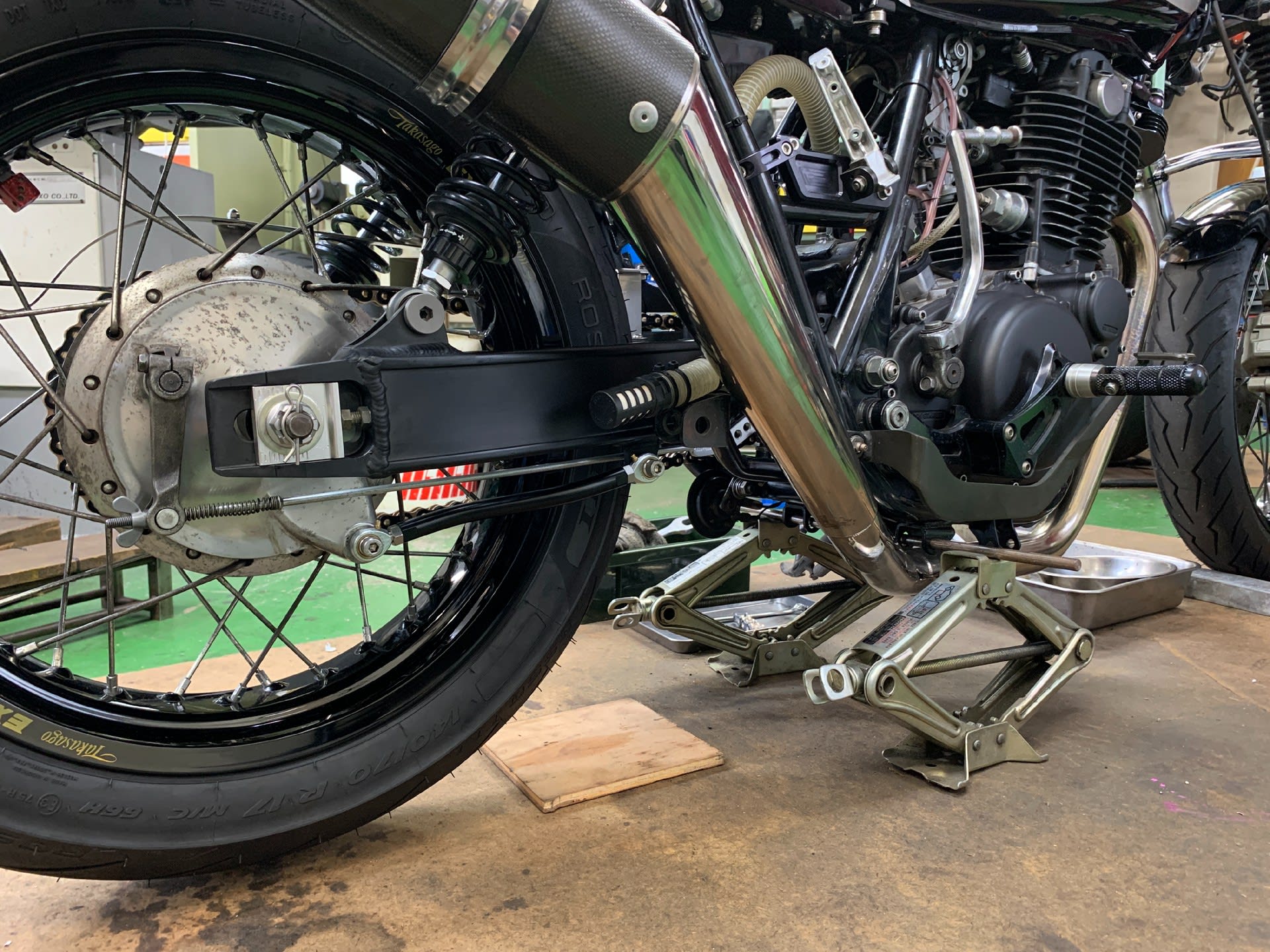

チェーンケースも取り付け致しまして・・・。
完了。でございます～。 でありましたが・・・。
ホワードステップになっておりまして・・・。
ブレーキペダルが鬼ほど長く、入力が強め（？）なのか、 加工した「引っ張り棒」が異様にしなりまして、タッチがよろしく無く、干渉も発生・・・。
で、手直しします・・・。

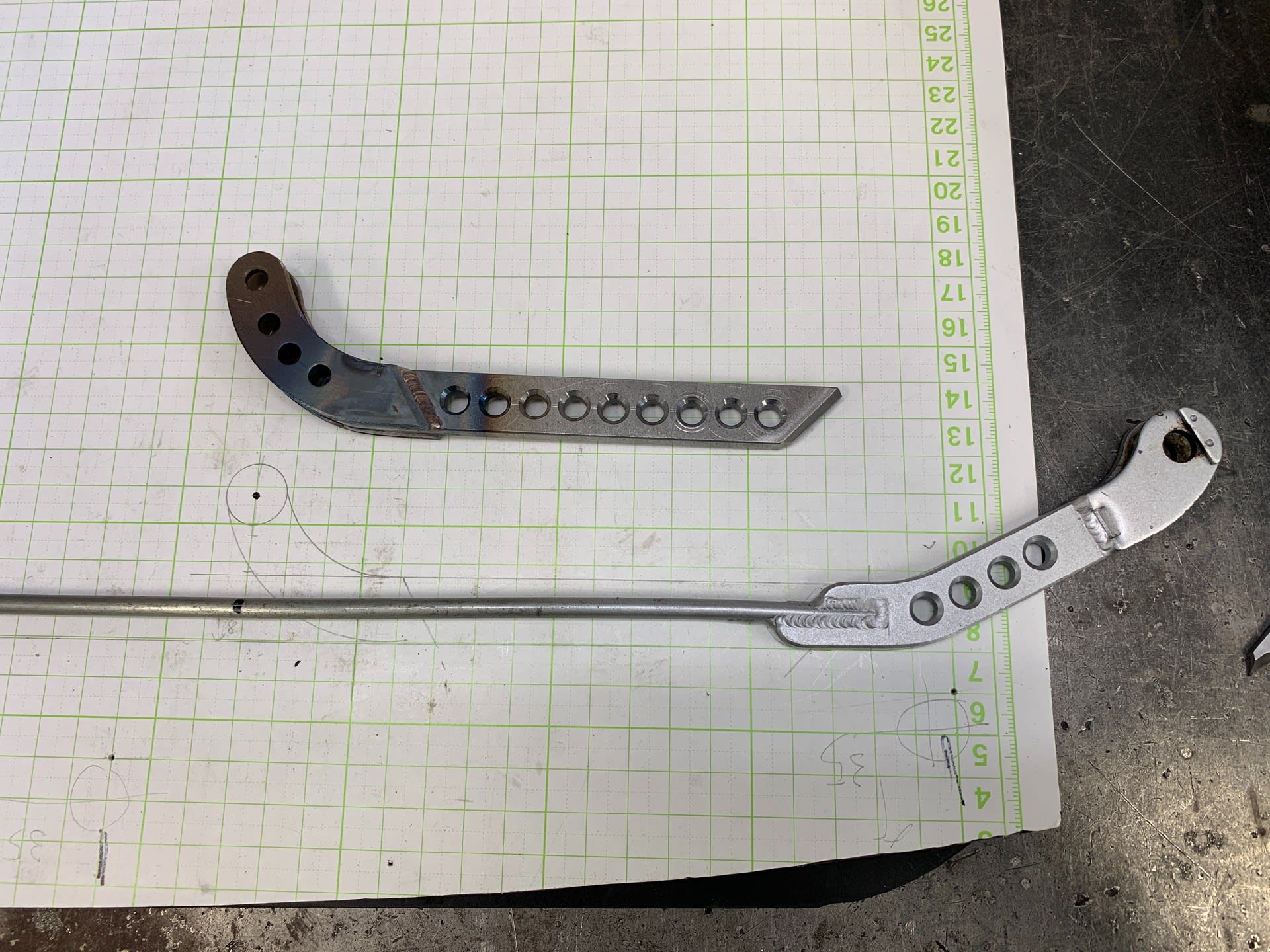

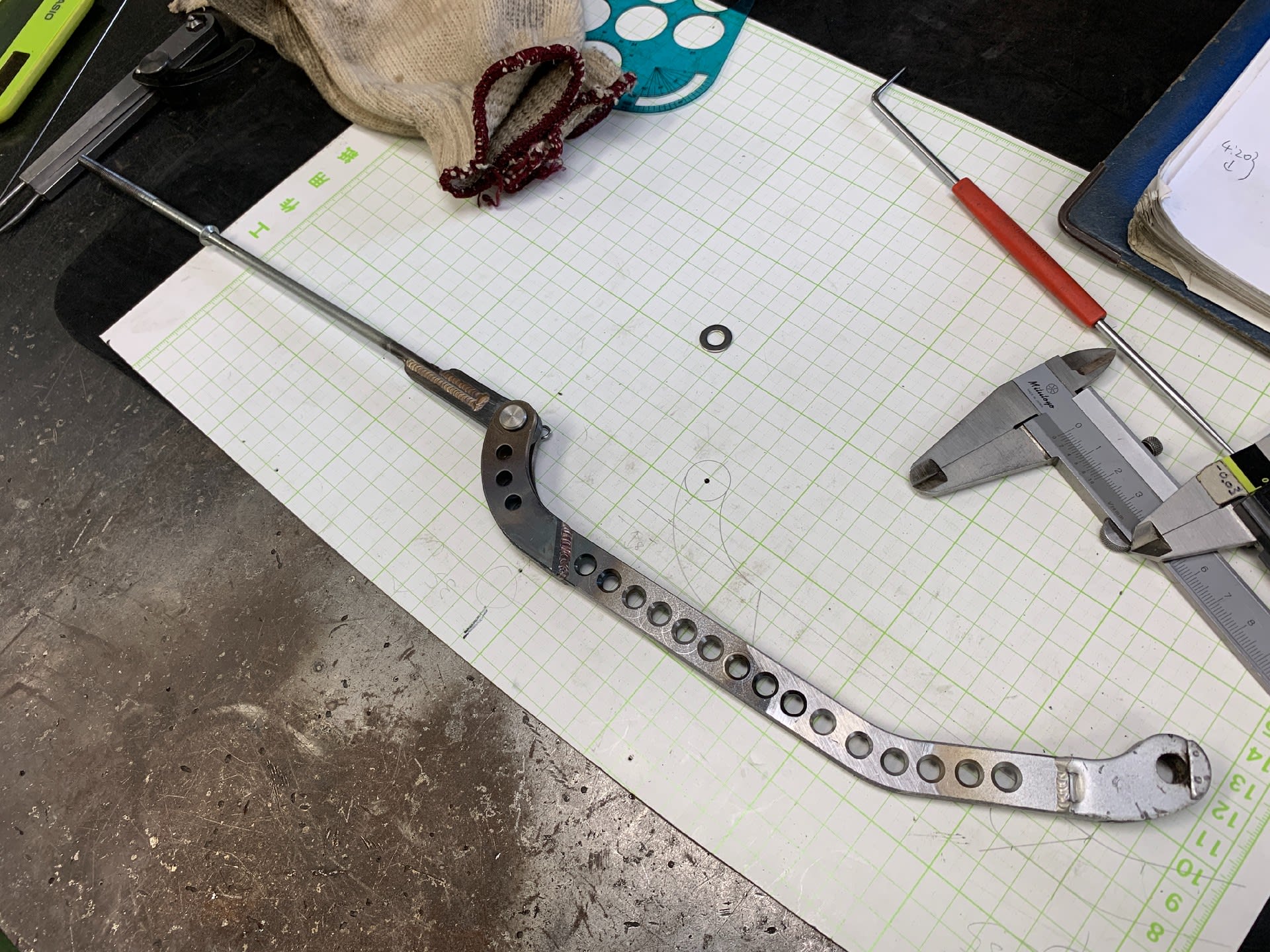

ＸＴ５００の純正システムを参考に致しまして、支点を１か所増やします・・・。

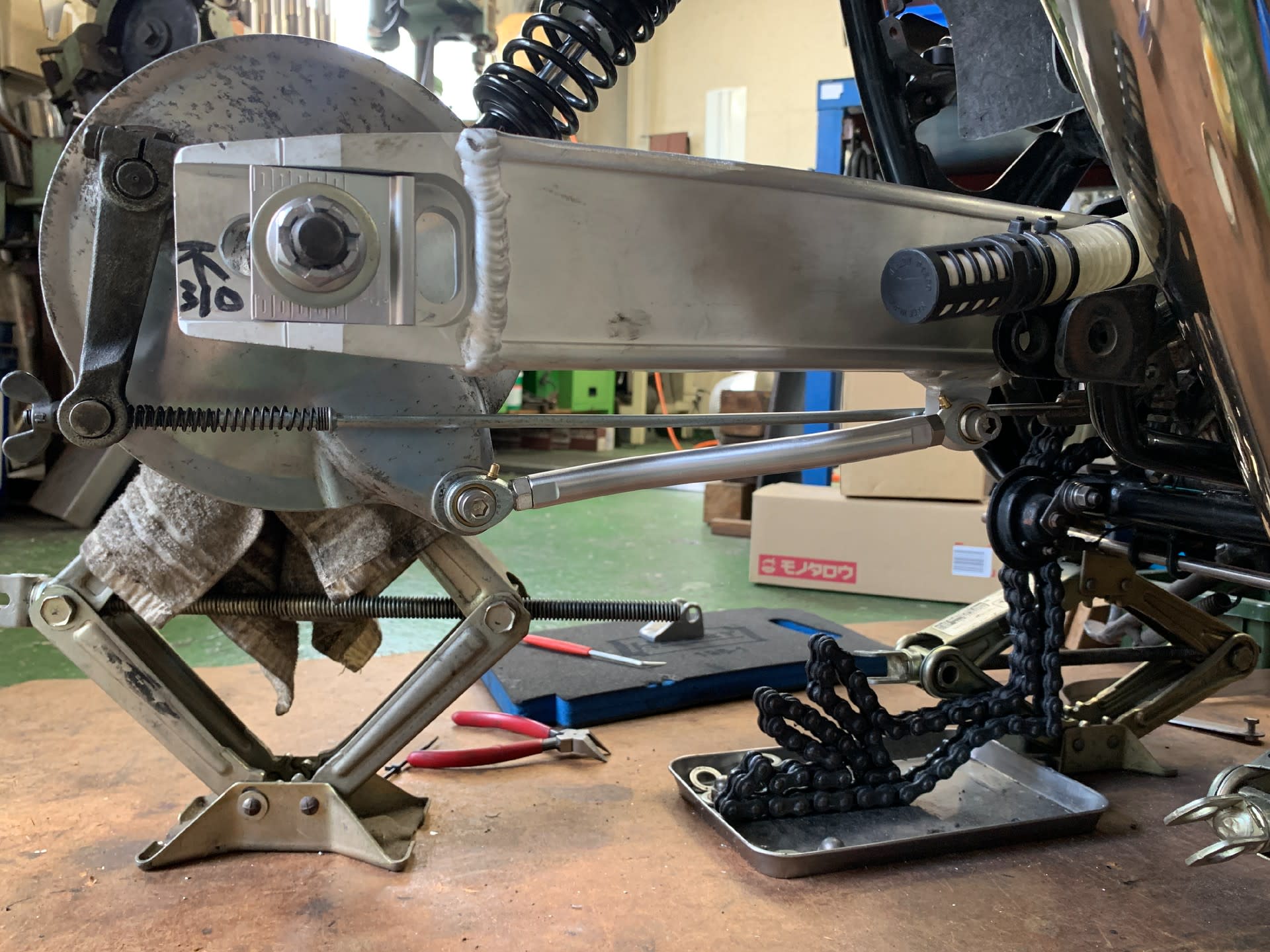

で、こんなカンジ・・・。
干渉物を避けつつ 理屈上、点と点が真っ直ぐ引けるはず、という事で・・・。
「タッチが悪くなるのかな～？」と心配しましたが、 遊び分 垂れ下がる 程度で、
思う存分 引き千切る勢いで踏んずけても問題ございません～でした・・・。
安定の「半ツヤ黒」でペイントしまして、 こんどこそ、完了でございます～。
お待たせいたしました。 ありがとうございました～。
という訳で、SRにXJR400のスイングアーム取り付け作業＋ドラムブレーキで仕様。
初めて作業させて頂きました～。 「引き出し」 増えました～。
ただ、今回の車両はローダウン仕様で スイングアームのタレ角も多くなく、加工量も少なくて済んだかな～？という印象です・・・。
車高も高く、タレ角が大き目の車両は・・・・。
