軸流２段燃焼ガスタービンの熱流体解析シミュレーション例です。
燃焼ガスで駆動される軸流ガスタービンが２段あり、一段目はガスジェネレータータービンで、二段目は出力タービンとなっています。
タービン出力としては１段目を２とすると、２段目は１となる配分で動作します。

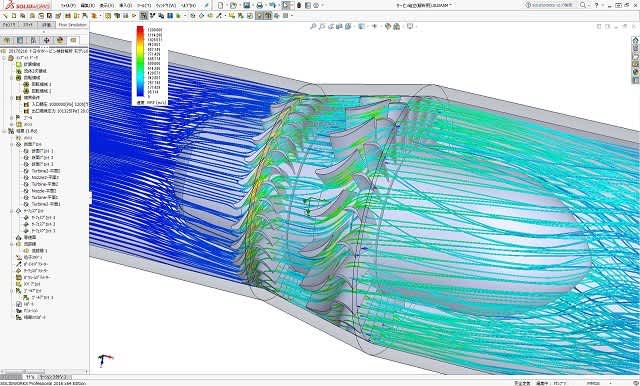

次図は、流れの３次元流線図です。
１段目、２段目共に動翼を出たガスはほぼ軸方向流れとなり、排気旋回エネルギーの損失を最低限としています。
この２段目タービン排出のガスの流速から見ると、３段目を付けてもう少しタービン出力を増加させることも可能のようです。
次は、タービン内部流れ流線面での流れ状態を静翼では絶対速度流れ、動翼翼間では相対速度流れで見て、翼に対する流れ状態の良否を判断します。

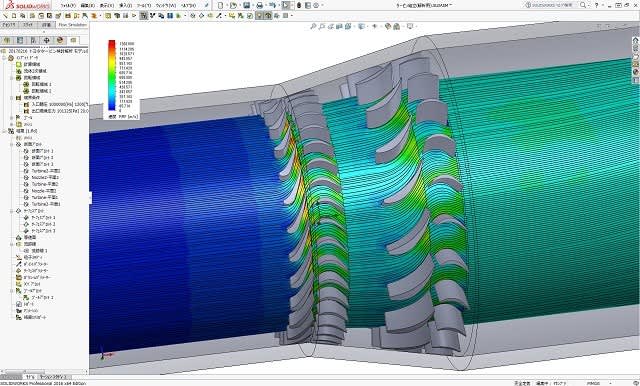

次はボス近傍での流れ状態を曲面上流線で見たものです。

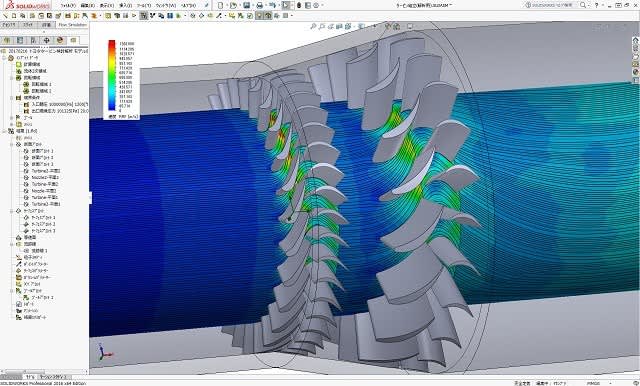

次図は、翼部での流れ状態をボスとチップの中間部分曲面上で見たものです。

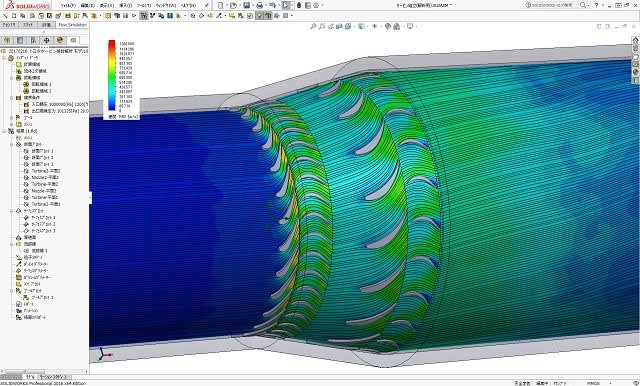

次図は、翼間の流れ状態をチップ側近傍の曲面上流線で見たものです。
どの位置の翼間もかなり良い流れ状態となっていますが、２段目動翼チップ側では羽根枚数の関係がソリディティーが小さくなり、動翼出口負圧側で剥離領域が出ています。
チップ側ソリディティーを上げるためには、翼弦長を長くすれば良いのですが、あまり長くすると遠心力強度的に不安があり、悩む点です。
