JRC JRL-2000F 修理

2015年08月31日 00時33分26秒 | 修理
日本無線のリニアアンプ

JRL-2000F 修理しました

症状:長い間使用せずに放置していたところ
    電源が入らなくなってしまった



検索をしてみると この種の故障は多くみられ

ほとんどが SW電源のPS-1の電解コンデンサー不良 のようです

他の方の修理記事も参考にしながら見て下さい

あまり修理記事に載ってないような箇所に重点を置いて紹介します



JRL-2000F HF LINEAR AMPLIFIER 48 MOSFETs SEPP system














上蓋を外します



アンテナ整合部とCPUが並んでいます











下蓋も外します



右がSW電源部 左が増幅部

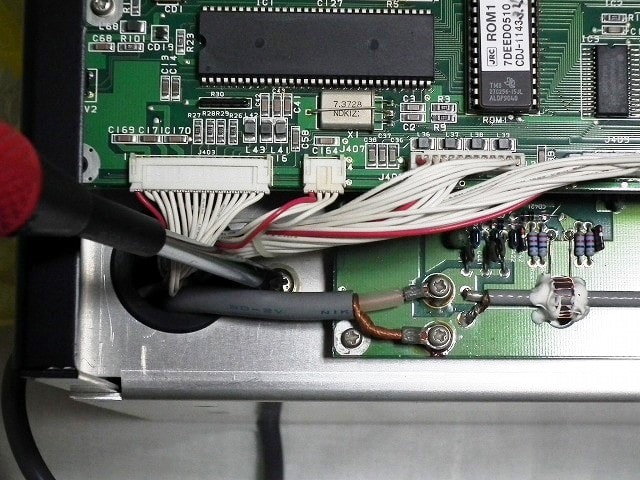

フロントパネルを外します












補強板を外して












こんな奥に取り付けネジ

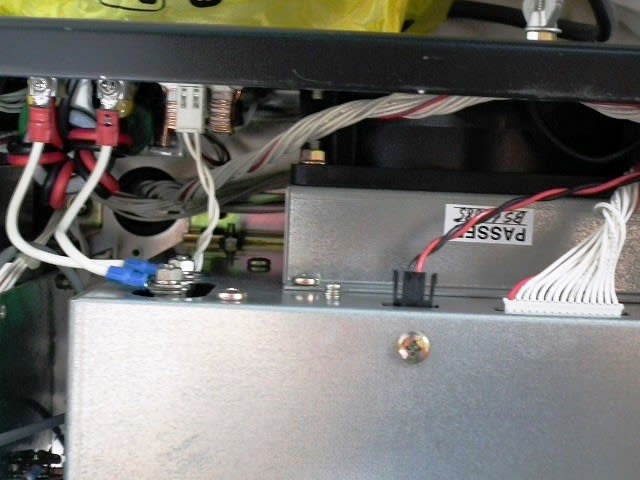

配線を外します

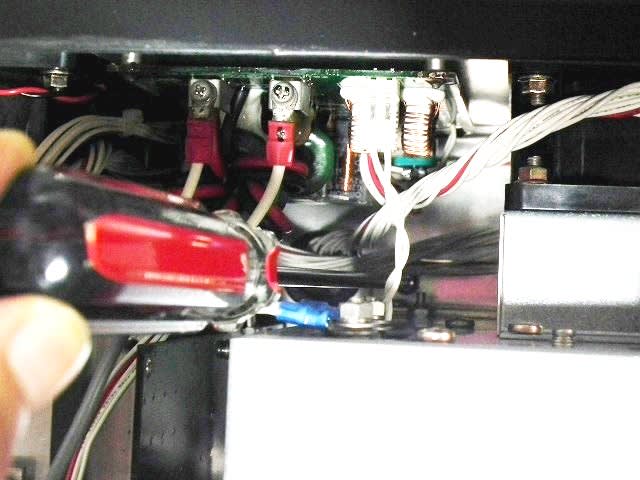

SW電源のネジの1個は裏から












SW電源が外れました



ここは注意しながら外してください









次は問題のSW電源 上蓋を外します



こちらは高圧電源です









下蓋を外します



右側の黒いのが 問題のPS-1 SW電源

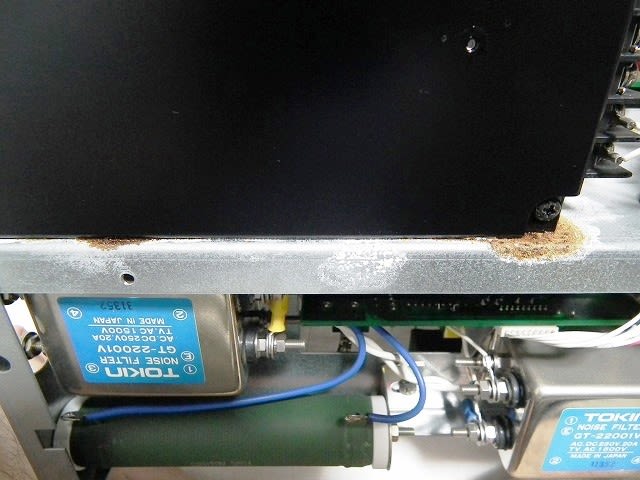

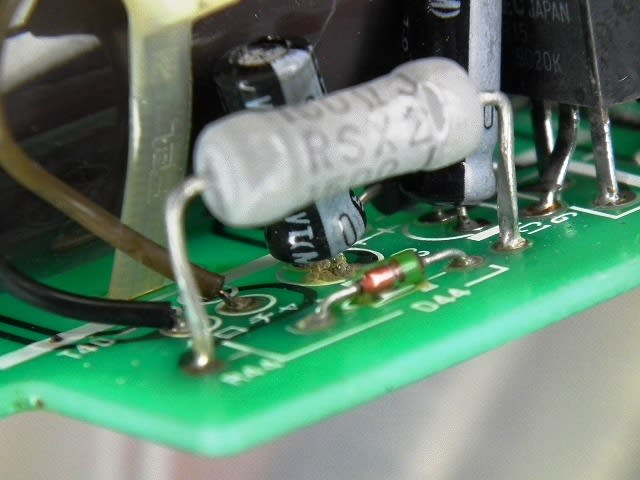

よく見るとすでに



腐食しています 間違いないようです









ラインフィルターを外して












ネジは3個で止まっています












腐食具合



結構漏れてますね










配線を外します












では SW電源を分解











こんな状態です



ELNAなのに この機種のほとんどがこの原因です

故障していない方も 予防修理で取り替えておいた方がいいと思います









基板裏です











カーボン抵抗も電解液でビショビショ











アルコールで拭きます

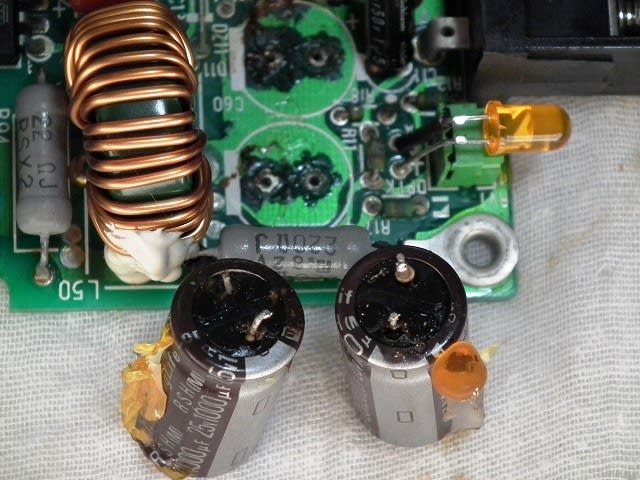

電解コンデンサーを取り外しました











カーボン抵抗も割れてます











基板の腐食状況です



幸いにパターン切れは無かったので このまま続けます









5Vの三端子レギュレター入力側の電解コンデンサーも











容量を測ってみると



・・・無い










綺麗にアルコールで拭きとって 抵抗を取り替えました



抵抗値が読めないものもあったので カットアンドトライで決めました

参考に R11 2.2K

    R12 470

   R17 4.7K

   R18 1K    でした


そして組み上げて



12Vに調整



ここで一度すべてを組み上げたのですが

筐体を触るとビリビリ来ます

どうも漏電している様子

接地してみると 漏電ブレーカーが落ちました

仕方ないので再度分解




原因は絶縁不良

こんな感じでフィルターコンデンサーが電解液で液浸し



これ以外にもたくさん・・・

ターミナル端子台もプラスチック部分同士で導通がありました

基板のエポキシ部分同士でも絶縁不良

やっぱり 別のものに取り替えた方が得策ですね

同じ程度のものなら数千円くらいでありますから

しかし 今回は これを直すことにします

あちこち 1日かけてアルコールで拭き上げました




やっと100MΩくらいまで絶縁が確保されたので

この辺で

分解時と逆の手順で組み立て

完了です



定格は出ましたね







コメント (4)

間もなく開演です

2015年08月30日 13時50分16秒 | イベント
OCB(岡山シビックホールブラス)












梨狩り始まりました 堀田(ほりた)梨園

2015年08月29日 23時29分18秒 | 旅グルメ(山口)
山口県下関市豊田町は 梨で有名です

今年も 堀田(ほりた)梨園で
梨狩りが始まりましたよ!!












初日とあってお客さんは少ないですね











まずは直売所をのぞいて










梨狩りの受付












直売所は休憩所でもあるみたいです












にぎやかなキャラクター達が迎えてくれます











たくさんの梨が待っています












台風の影響は少なかった様で



袋がはちきれるほど実った梨!!











こちらはぶどう園



こちらもたくさん実っています










まだ少し早いようですね










旬の豊水梨をいただきました



すごくみずみずしくて甘い豊水梨は 今からが旬です

9月中旬以降は 20世紀梨が旬に変わります









葡萄も少しいただきました



こちらはもう一週間くらいしたらもっとすごーく甘くなります

今年も おごちそう様でした

毎年おいしい「秋」で迎えてくれる

堀田(ほりた)梨園をお勧めしま~す


2012年はこちらです → 山口市豊田町 秋は堀田(ほりた)梨園から







KALDI(カルディ) アリオ倉敷 1F

2015年08月29日 09時25分49秒 | コンビニ・スーパーマーケット
どれもカルディオリジナルですね


シナモンロール



冷凍です

ウロウロして帰宅したころに 自然解凍されてて食べごろ










レモン冷麺



昨今の「レモン人気」に誘われました

食べたら感想をお伝えします











かりかりバナナチップス



「さくさく」と間違えて購入(泣)



何かしら面白いものが揃っている カルディ ですが

肝心のコーヒーをここで購入したことは1度もないです(笑)








軽井沢フラットブレッズ 三井アウトレットパーク倉敷店

2015年08月28日 23時57分19秒 | 食べたもの
三井アウトレットパーク倉敷もアリオ倉敷も

まだまだ夏休み満喫のお子様がいっぱい

どこのスペースもお子様の絶叫・・・とほほ

ここもそう

軽井沢フラットブレッズ















久々だったけど 以前とクオリティは同じでした
























お祝いをいただきました

2015年08月27日 23時26分41秒 | ∟岡山県
ダムマニア コンプリートの認定書と同じ色で










お祝いをいただきました



明日は 相方が受賞の日です

2つのコンプリートで乾杯をしたいと思います

ありがとう!!








SIMAIDUは中国地方ダムマニアコンプリートコースに認定されました

2015年08月26日 17時21分52秒 | ∟岡山県
国土交通省中国地方整備局 の各ダムで配布されている

ダムカード」を72種類集めて

ダムへの類い希なる情熱を認められました




よってここに

中国地方ダムマニア認定書
コンプリートコース


と認定されました






ダムありきで旅を続けていますが

まるで副ダムの様に大好きなものがついてきます

鉄道も好き 遺構も好き 道の駅も好き 予習なしの観光も好き

出会った人たちとのお話しも好き その土地のおいしいものも好き

空港サービスエリア 街のおもしろいものも好き

・・・ダム旅行は たくさんのすてきな出会いに満ちています

その中でもダムカードは わたしたちの旅の指針となっています

最初のダムは 新成羽川ダム

カードなんてありませんでした(今も発行はされていません)

そして初めてカードを戴いたのは苫田(とまた)ダム!!

その頃は岡山県で唯一のカード発行ダムだったので

「岡山県制覇」と喜んだものです

そして 2011年の6月から2人でダムめぐりを始めて

5年目にして


こんな素晴らしいイベントで「ダムマニア」って認めてもらいました

ゴールドコースをいただいたのも

ダムの素晴らしさを紹介する番組で選ばせていただいたのも

ダムへの真摯な情熱を感じる職員さん方がたくさんいらっしゃるのも

苫田(とまた)ダム



「放流を狙ってきましたね」

なんて言われちゃうくらいの大雨の日が

記念日となりました












何度もここから2階へあがりましたが この日はなんだか緊張します











ゴールドの時のように受付をしていただいて











とうとうその時です



皆さんの笑顔とたくさんの想い出に

少し泣きそうになりました(笑)










いつも2人で管理事務所へおじゃましますが

こんな日は都合がつかずに1人で受賞しました











さてここから先は 新たなステージです












操作室を案内していただきました













非常用洪水吐(ラビリンス型自由越流頂)を

この角度から見るのははじめてです













専門の職員さんが詳しい説明をして下さいます











ゲートなどの設備を操作して ダムから流す水の量をコントロール

洪水被害の軽減に努めるのが操作室の役目です










放流スイッチの誘惑(笑)



ダムに赴任したばかりだと

職員の方でさえ押すことにためらいがあるんですって











警報設備とアナウンスの内容







警報設備は 苫田ダムから約12km下流の中国自動車道付近まで

18箇所に設置されているそうです

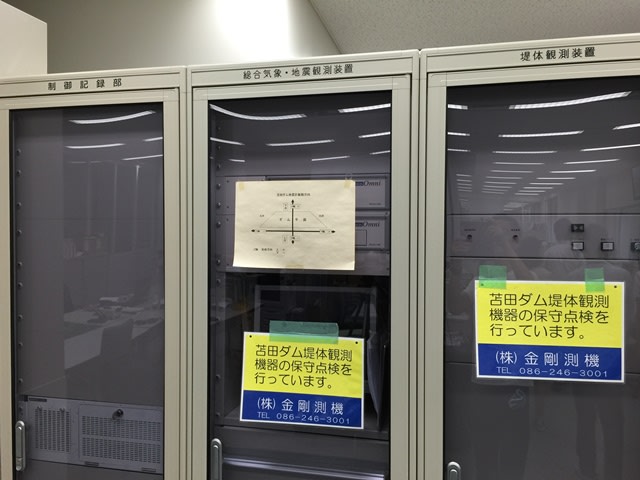

とってもハイスペックな感じに驚きます
