宅録でCUEシステムを作ろう！【ハードウェア編】

CUEシステムとは、DAWからモニターされてきた音をパラのまま「プレイヤーが」操作できるようにしたシステムのことを言います。

スタジオなどでよく見るCUEボックスがそれを操作する為のミキサーに当たります。

レコーディングをしていて、プレイヤーが自分で返しの音やオケの音を調整したい、させてあげたいと思ったことはないでしょうか？

適切なモニター環境無しに良い音楽は生まれない、ってのはエンジニアの先生から教えていただいた言葉ですが、ほんとにそうですよね。

前置きはここまでにして、今回は簡易的なCUEシステムを構築したいと思います。

使用機材
・Mackie Mix8
・Apollo twin mkii
・TRS>TRSケーブル
・TRS>TRS(二股)ケーブル




今回のメイン機材はこちら。Mackie Mix8。8000円くらいで購入できる簡易的なミキサーですが、出音が良いです。中音域が豊かでありながらフラット寄りのf特なので聴いていて疲れません。まあちょっと高音域が弱いかな。今回はコイツを使います。

まず、今回のCUEシステムはモニターを2系統作ります。というかApollo twinのアウト数ではこれが限界かも。

作成するチャンネルは以下２つ

・レコーディング中の返し
・オケ

です。

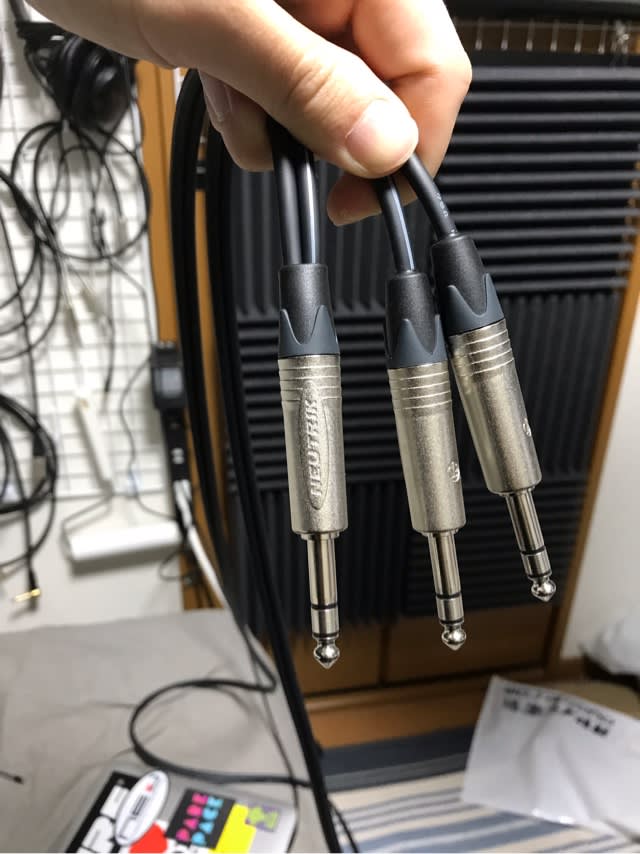

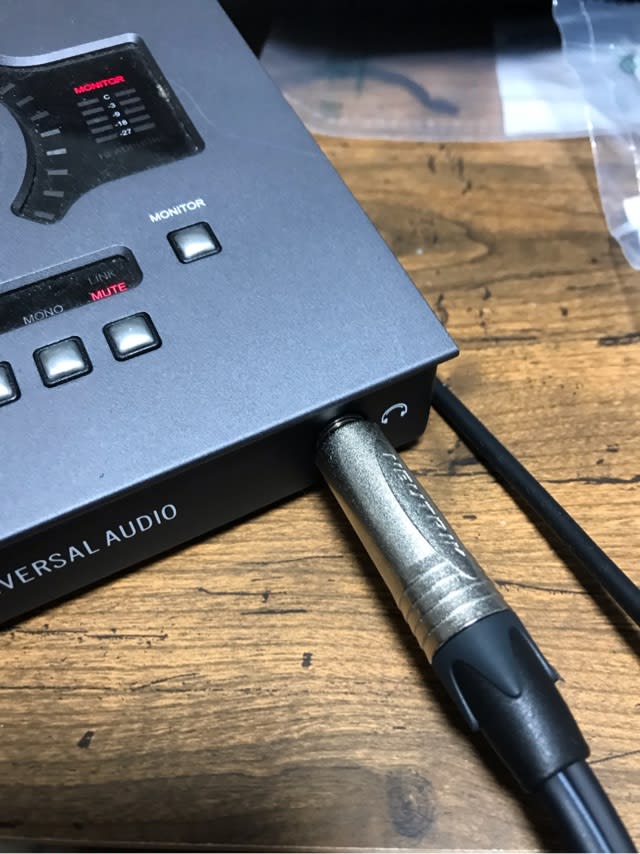

Apollo twinからのHP_OUTをMix8のステレオラインインに3/4に送ります。この際に二股のTRSケーブルを使用、こちらは自作しました。




さらにApollo twinのLine OUT3からMix8のラインイン1に送りました。

この際に使用したTRSケーブルは、Rec中の返しの音を通すケーブルということで赤色にしました。ケーブルの色を分けることで混乱しやすいシグナルルーティングをパッと見で把握できるようになります。




モニターヘッドホンは通常通りPhonesからの出力です。

後はチャンネル名のところにドラテを使って名前を書けば、気分はもうアシスタントエンジニア！

てなわけでとりあえずハード面の環境は完成です。

問題はI/O設定です…

【I/O設定編】に続く。
