３Ｄプリンター（其の後、其の弐）。

３Ｄプリンター。
「プリント実践編」は続いているので、こちらも何かしらの出力を試してみる。

だが、しかし・・・。
結構、失敗する。

今のところ、ＰＣ側のフリーズが多い様な気がする。
多いのでは無く、ＰＣ側のみかもしれない・・・。

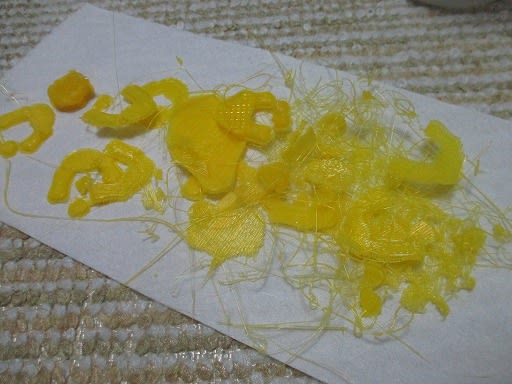

今回の失敗のゴミの山。

途中まで出力し止まったモノや、ノズルよりチョロチョロ出てくる、樹脂を拭き取ったモノとか・・・。

結局、今回のトライは成功物は無い。

３Ｄプリンター（その後、其の壱）。

まあ、本編は５５号で、終了となったが、実際は、「プリント実践編」なんぞで、継続していたり・・・。

色々な色の材料（フェラメント）を送って来るそうです。
とりあえず、そのまま定期購読となる。
予定は２０号で完了とのコト。

で、今回は他で入手したモノを出力してみる。


造形中の図。

まあ、今回も起動するもの少々手こずるがなんとか作動する。
でもって、何回か途中で止まったりも・・・。


今回も、なんとか出来た。

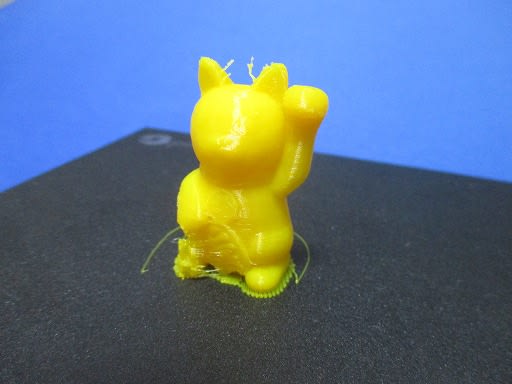

高さ40mm少々に「招きネコ」が出来た。

まあ、形状的に再現度は少々悪いかな？
細かい凹凸も再現仕切れていない感じだ。

出力時間も、４時間程度かかるし・・・。

相変わらず、歩留まりも悪い。

週刊 マイ3Dプリンター（其の五拾伍）。

第５５号。
いよいよ、最終号となる。


表紙は、黄色。

で、部品と言いたいトコロだが、写真を散らずに進めてしまった・・・。

今回の作業は、パソコンに繋げて、調整と動作確認となる。
で、接続は確認できるも、なんか安定せず。

造形用をソフトをインストールも少々手間がかかる。
何回かやってみて、なんとかインストールするも、今度は作動せずと・・・。
まあ、インストールはパソコンの管理者権限のトコロで引っ掛かる感じ。

ネットで、情報を当たってみたりもする。
動かないコトも、ポートの問題でなんか安定せずにだ・・・。

で、なんとか接続。
テーブルの原点出しや、
ノズル部分に加熱をさせるコトまで行く。

で、何を為に出力しようかと思い、ディアゴのサイトに、
５ｍｍ角の重なった階段状のモノを見つけ試しに出力してみるコトに。


出力開始。


なんか、エラー？で停止・・・。
パソコン側で、停止した感じだ・・。

で、再起動したり色々やって、再トライ。


出力再度開始。


やっとのコトで出力完了。
最上段のブロック部分は少々変形している。

これは、熱による変形とのコトで、
直径1.75mmの線状材料を、加熱した0.4mmノズルに押し込んで、先端から溶解した材料を出す仕組み上、
出力した直後の材料はまだ柔らかい状態となる。
それを何層も重ねて行くと熱を保った状態で、自重で変形するコトもあるそうだ。

変形を防ぐには、出力した後ある程度冷ます時間を稼ぐ必要がある。
今回の形状は、最上段に行くとだんだん形状が小さくなっていくので、熱がこもりやすい。

ネットで、そこら辺の回避は、何個か並べて造形するコトで、回避した実例もありました。


しかし、今回の造形で、結構エラー？で、止まったりで、なんか歩留まりが結構悪いなと・・・。

まあ、今回はこれで、一旦終了とする。

週刊 マイ3Dプリンター（其の五拾肆）。

第５４号。


表紙は、紫色。


部品は、スプールホルダーとその取り付けのナットとワッシャー、底板、ネジ４本とその分のナットろワッシャー、結束バンド、ガイドチューブ。


作業は、エクストルーダーの筐体への取り付け、電源接続、筐体後部にスプールホルダーを固定する。
ホルダーが結構長いなと・・・。

他には、各ロッドにグリスを塗るようにとある。
可動前の組み込みは今回でほぼ終了となる感じで、一旦区切りをつける。



またも、かなりの量の段ボール板・・・。


それに、ビニール関係も。

まあ、週明けの資源ゴミの方に出すコトにしよう。

第５４号完了。

週刊 マイ3Dプリンター（其の五拾参）。

第５３号。


表紙は、緑色。


で、再度送られてきたアームの部品。


組む前に、ネジを入れてみると、今回は大丈夫そう。
アーム部の組み替えをする。


今回の部品は、チューブ継手、キャップボルトとその分のナットとワッシャー、
ネジ３本とその分のワッシャー、ギヤ、エクストルーダーのモーター。


まず、前号の作業を進め、アームをエクストルーダーに組んで、前回のプレートも組む。


モーターの型番確認。

Ｍｉｎｅｂｅａ
17PM-F443CN01CN
№T15Y06-12
Made in Thailand
今までと少々違うのかな？


キャップボルトを所定の場所にねじ込み、アームに繋がっているバネを引っかける。
ボルト位置によって、バネの強さが変わり、素材を送るテンションになるそーだ。


次は、モーターの取り付け。


組んだ状態。


このエクストルーダーは、材料を送る装置となる。

第５３号完了。

週刊 マイ3Dプリンター（其の五拾弐）。

第５２号。


表紙は、赤色。


部品は、エクストルーダーのプレート、ネジ４本とその分のナットとワッシャー、長いネジとそのスペーサー。


前回までに組んだ、エクストルーダーに４９号で組んだアームを組み込む。


がー、４９号のアームに問題発生。

今回の部品の長いネジがアームに入らない現象が起こる場合があると・・・。


で、組んだアームにネジを挿入してみると、入らない・・・。
無理に押し込むコトはせずに次回の部品と交換するコトに。

つーコトで、今回は何もせずに終了・・・。


第５２号完了？

週刊 マイ3Dプリンター（其の五拾壱）。

第５１号。


表紙は、青色。


部品、エクストルーダーの枠プレート３枚、ベアリング、ネジ４本とその分のワッシャーとナット。


プレートにベアリングを入れて、前号で組んだギヤのシャフトを差し込み、もう一方のプレートにベアリングを入れて、
シャフトに差し込む。ギヤ部分を２枚のプレートで挟んだ後に、上部のプレートを固定する。


組んだ状態。


第５１号完了。

週刊 マイ3Dプリンター（其の五拾）。

第５０号。


表紙は、黄色。


部品は、ギヤ、シャフト、ベアリング、ワッシャー、ネジ、ドライブロール。


シャフトに、ギヤに差し込み、ワッシャーを入れて、ベアリングを差し込む。
その状態で、ギヤをネジで固定。固定後ベアリングは外す。
次に、ドライブロールをシャフトに差し込み、ネジで固定。

ベアリング、ワッシャーは保管。


第５０号完了。

週刊 マイ3Dプリンター（其の四拾玖）。

第４９号。


表紙は、紫色。

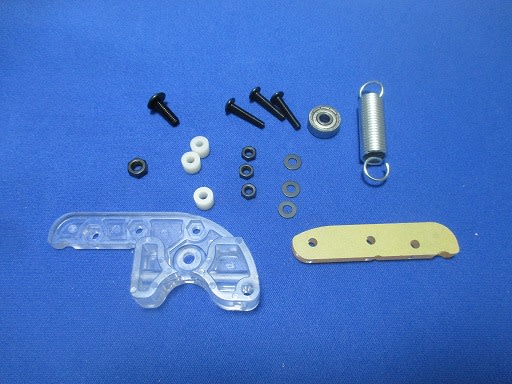

部品は、アーム２種、スプリング、ベアリング、ネジ２種、ワッシャー、ナット、スペーサーが一部の分あり。


この部品は、エクストルーダーと言い、フィラメント（材料）をヘッドに送り出す部品とのコト。

今回は、この部分の組立のみ。


第４９号完了。

週刊 マイ3Dプリンター（其の四拾捌）。

第４８号。


表紙は、緑色。


部品は、リードスクリュー、底面カバーパネル、ネジ２本とその分のナット、ワッシャー。


テーブル中央の真鍮ナットにリードスクリューを回しながら入れていく。
テーブル下側に手が入る程度まであげて、カップリングのネジを締めて、リードスクリューを固定する。


底面カバーパネルとネジは保管。


第４８号完了。

週刊 マイ3Dプリンター（其の四拾漆）。

第４７号。


表紙は、赤色。


部品は、Ｚ軸ロッド、ネジ４本、結束バンド、グリス。

４５号で組み立てた、テーブルのリニアブッシュにグリスを塗布する。
ここでは、リニアブッシュ内に塗布するために、結束バンドの先端を使うコトになりましたが、
楊枝で済ませる。


テーブルを筐体内に手で持ちながら保持し、Ｚ軸ロッドをリニアブッシュに通す。
先に、ロッド上部を天板にネジ止めしてから、下面のネジ止めを行う。
ロッドが少々グリスまみれになった・・・。＜塗布しすぎ？


固定後、テーブルを最上部まで手で持ち上げる（ノズルに当たらないよう）。
そこで、上部のネジを一旦緩めて位置を調整する。


さらに、下端に下げてＺ軸のリミットセンサーにテーブルのドグが通過するか確認する。
調整はネジの締め位置で行う感じですが、まあ今回は調整いらずでした。



第４７号完了。

週刊 マイ3Dプリンター（其の四拾陸）。

第４６号。


表紙は、青色。


部品は、Ｚ軸固定天板、Ｚ軸カップリング、ネジ２本とその分のナット、ワッシャー。


Ｚ軸固定天板を筐体内部Ｚ軸上部に設置。


カップリングをＺ軸モーターの軸に差し込む。高さ位置を注意する。


第４６号完了。

週刊 マイ3Dプリンター（其の四拾伍）。

第４５号。


表紙は、黄色。


部品は、４４号と同じ。


もちろん組立も同じとなる。
これで、造形テーブルのロッドを通す場所が完成。


第４５号完了。

週刊 マイ3Dプリンター（其の四拾肆）。

第４４号。


表紙は、紫色。


部品は、リニアブッシュ、キャップボルト４本と、その分のスプリングワッシャー、ワッシャー、ナット。


これが、リニアブッシュ。


１１号で組み立てたテーブルに、４本のキャップボルトで固定する。


リニアブッシュ、テーブルの厚み、スプリングワッシャーとワッシャーの厚さで、
ボルトの長さが結構ギリギリで固定しにくい感じ・・・。まあ、次に長いボルトだと、飛び出るのがイヤなのかな。

写真を撮り損ねたが、４３号で保管した、ブラケットを筐体内部に固定する。
まあ、電源部や配線等のフタの載せる場所らしいです。

第４４号完了。

週刊 マイ3Dプリンター（其の四拾参）。

第４３号。


表紙は、緑色。

前回遅れていた、電源ユニットが来る。


箱入り。


ビニールでパッケージ。


型番を確認。

ＷＥＨＯ　　SWITCHING POWER SUPPLY
S-200-12
INPUT：90-132VAC　4A　　180-264VAC　2.2A　　50/60Hz
OUTPUT：+12V　16.5A
MADE IN CHINA
となっている。

そして中央のスイッチが115Vになっているか確認（国内使用のため）。

配線。

左より、黄色の電源線を固定（２本の順番は無い）、アース線、ファン電源線の黒を固定。
２つ空けてファン電源のピンクを固定。


次の配線は、ドライバーボードから赤と黒の太目の線を固定する。
黒２本が中央側の２カ所に、赤２本は右の２カ所に、２本の順番は無いとのコト。

次は電源ユニットを筐体の中へ移動。

裏面をネジ４本で固定する。


黄色の線をノイズフィルターに接続、続いて緑のアース線も接続。


最後に、ファンの電源コネクターと接続して、電源関連は終了。

で、次は本来の第４３号の作業なる（笑）。

部品は、軸のリミットスイッチのケーブル２本、結束バンド、ブラケット、ネジ２本とその分のワッシャー、ナット。
で、３号にてあったリミットスイッチケーブル１本を用意。


Ｘ軸接続。

Ｙ軸接続。

Ｚ軸接続。
各ケーブルをドライバーボードの所定の箇所に接続する。

最後にサーミスターのコネクタも差し込む。


筐体の底面に結構なケーブルが溜まったので、ある程度束ねる。


ブラケットとネジ類は保管。

第４３号完了。
