ドライヤー収納

ドライヤー収納

ドライヤーは片付けるのが面倒なのとコードの断線予防に、ドライヤーホルダーを付けました。

ホームセンターでステンレスサドル（配管支持金具）を買ってきてビスで留めました。

（サドルはネットで探すと大きいサイズも色々ありました）

サイズはピッタリでしたが、もう一回り大きいサイズでも良かったです。

元々ミラーキャビネットのコンセントはキャビネットの中に１個、下に１個の計２個付いていましたが、ドライヤーのコードの取り回しが悪いので・・・

洗面化粧台の下にコンセントを増設しました。

ちょうど洗面化粧台の裏側に点検口があるので、ミラーキャビネット上側のコンセントから壁の中を通して電気ケーブルを引きました。（挿してあるプラグとは別）

確保支点

確保支点（ビレイポイント）といっても本当のクライミングではありません。



点検や簡単なメンテナンスで屋根に上りたい時があります。



屋根勾配が６寸（約３０°）あるので転落防止の為、確保支点があると安心です。





足場が設置してある時に、金具を１ヶ所に２点　東の妻側、西の妻側、中央の妻側の３ヶ所に取り付けました。









中央の妻側の確保支点にロープを掛けています。









熱交換型換気扇の吸排気パイプの取り替え。









屋根に上るのは推奨しません。　安全の確保は自己責任でお願いします。









金具（ステンレス製アイプレート）をビス４本で奥の木材まで貫通して留め付けてあります。

　



熱交換形換気扇

熱交換形換気扇を買いました。



熱交換形換気扇は吸気と排気の位置が近いので空気のショートサーキットがありますが、

簡単に設置、メンテナンスができます。







Ｐａｎａｓｏｎｉｃ　Ｑ－ｈｉファンです。



ＰａｎａｓｏｎｉｃはなぜかＱ－ｈｉファンと気調・熱交換形換気扇と同じ様な商品が２分類されて発売されています。

三菱なら換気空清機ロスナイ、Ｊ－ファンロスナイなどがあります。









前面カバーを外すと、左側に熱交換素子、右側に排気ファンが見えます。









熱交換素子



左（白色）は全熱交換素子（品番：FFV0270062）　温暖地・準寒冷地用で温度と湿度を交換

右（水色）は顕熱交換素子（品番：FFV0270063）　寒冷地用で温度を交換、冬の排湿向き

サイズが同じなので取り替えて使用可能です。



取り替え用の熱交換素子は「生活雑貨のえのもと」 http://www.z-enomoto.jp/ で購入しました。



参考：アレルバスター・バイオ除菌・緑茶カテキン吸気フィルター（品番：FY-FB1210A）付の全熱交換素子は品番：FFV0270085









熱交換素子を外したところ



上から下へ排気、右から左へ吸気の空気が流れます。









パイプ（２層管）　呼び径φ100mm



中央で仕切られています。









パイプフード



Ｐａｎａｓｏｎｉｃ　丸形パイプフード（ステンレス製）シルバー　品番：FY-MTX04









フードカバーを外すと仕切り板で吸気と排気を左右に分ける構造です。



洗面・脱衣室の椅子

おばあちゃんの為に、洗面・脱衣室に椅子を取り付けました。

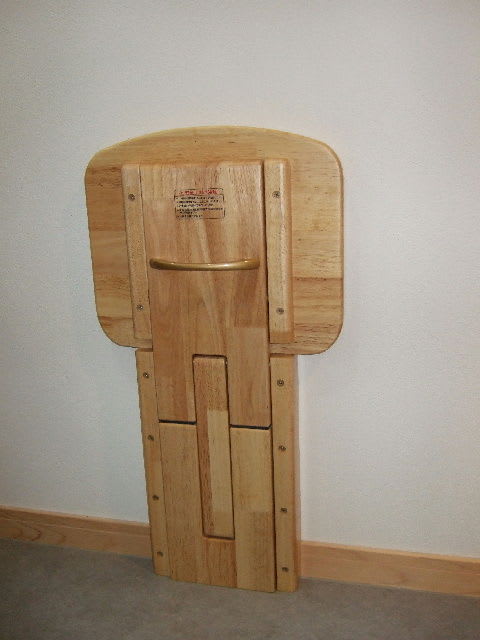

シロクマの収納いす (SS-110) 後付けタイプ



座面の高さ：380mm (480mmタイプも有り) ， 幅：350mm ， 奥行き：325mm









取手を持ち上げて収納、手前に引いて設置と共にワンアクションです。



収納時の高さ：660mm ， 奥行き：45mm(取手を含まず)









壁にぴったりと取り付けようとすると、下の巾木に当たってしまいます。









壁との間に当て木を入れて、付属のビス(コーススレッド 7.3X75)で取り付けました。



下地は構造用合板で補強してありますが、間柱の位置を確認してしっかりと８ヶ所固定しました。







温度の均一化



１階と２階の冷房温度の均一化



2階のエアコン２台で１階と２階を冷房しようとしているのですが、

思ったように冷気が循環せず１階が暑く２階が寒いので、

２階の冷気を１階に機械送風します。









２階床に開けてあるφ100mm穴



１階あらわし天井なので設置は簡単です。









設置するパイプ用ファン



三菱電機　パイプ用ファン　排気用　形名：V-08PDL7

50Hz　消費電力1.7W　開放風量75m3/h　有効換気量66.5m3/h　騒音19dB

60Hz　消費電力2.0W　開放風量85m3/h　有効換気量74.5m3/h　騒音22dB









パイプ用ファン裏側









設置したパイプ用ファン



エアコンで冷房している各室に設置しました。

１階と２階の温度差が少なくなり効果はあるようです。

騒音は静かな時に聞こえる程度で許容範囲内でした。
