[車関係]フィットカーナビテレビを走行中見たい

2016-12-11 17:39:45 | 車関係

ホンダフィットのカーナビテレビが、走行中見れないと助手席のつれが言うのでなんとかする。
以下は、自己責任の世界です。
分かった事は、走行中にサイドブレーキをちょこんと引くとカーナビテレビが見れることです。
でネットで調べてみるとカーナビのパーキングスイッチを細工する(ボデーアースに接続する)コネクタケーブルがあることが判明する。
1、カーナビのパーキングスイッチがあるコネクタについた
以下のyoutube情報より取得
「ホンダ フリードで走行中にテレビを見る改造検証と方法 走行中のカーナビ操作 フリードスパイク ナビ用パーキング / TV用パーキング」
https://www.youtube.com/watch?v=kD37Lt1t0BY
Cカプラ(5P)
端子 コード色 接続先 内容
1 桃 常時12V 常時電源
2 橙 パーキングスイッチ TVパーキング
3 橙 パーキングスイッチ Naviパーキング
4 緑 リバーススイッチ シフトレバーリバース
5 黒 AVNアース ボデーアース
パーキングスイッチ=サイドブレーキを引いた状態か
上記はあくまでも参考です。フィットは6Pです。

2、諸元
ホンダフィット Fit 13G〈FF〉Fパッケージ
カーナビ VXM-174VFi(ベーシックモデル)
3、購入品
以下をアマゾンにて購入

テレビキット/ナビキット ホンダ VXM-165VFNi・VXM-165VFEi・VXM-165VFi・VXM-164VFi・VXM-164VFXi・VXM-164CSi・VRM-165VFEi・VRM-165VFi・VXM-164VFXi 走行中にテレビ・DVDが見れるナビ操作が出来るキット
https://www.amazon.co.jp/%E3%83%86%E3%83%AC%E3%83%93%E3%82%AD%E3%83%83%E3%83%88-%E3%83%8A%E3%83%93%E3%82%AD%E3%83%83%E3%83%88-%E3%83%9B%E3%83%B3%E3%83%80-VXM-165VFNi-VXM-165VFEi-VXM-165VFi-VXM-164VFi-VXM-164VFXi-VXM-164CSi-VRM-165VFEi-VRM-165VFi-VXM-164VFXi-%E8%B5%B0%E8%A1%8C%E4%B8%AD%E3%81%AB%E3%83%86%E3%83%AC%E3%83%93-%EF%BC%A4%EF%BC%B6%EF%BC%A4%E3%81%8C%E8%A6%8B%E3%82%8C%E3%82%8B%E3%83%8A%E3%83%93%E6%93%8D%E4%BD%9C%E3%81%8C%E5%87%BA%E6%9D%A5%E3%82%8B%E3%82%AD%E3%83%83%E3%83%88/dp/B016IK1QQM/ref=sr_1_10?ie=UTF8&qid=1481453402&sr=8-10&keywords=%E3%83%9B%E3%83%B3%E3%83%80+%E3%82%AE%E3%83%A3%E3%82%B6%E3%82%BA
価格:¥2,060

4、実作業
①、カーナビの取り外し
FIT3 ナビパネルの外し方 オーディオパネル外し(以下のyoutubeを参考)
(以下のyoutubeを参考)
https://www.youtube.com/watch?v=eVByf36Ldno
取り外し工具は、プラスドライバーのみ(カーナビパネルのビス2本取り外し+ボデーアース線接続)

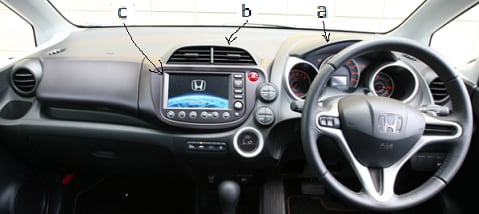

a、メータパネル b、エアコンパネル c、カーナビパネル(これのみビス2本取り外しあり)の3点を外します。
取り外しは、少し力が入ります。でもうまくやらないとパネルプラスチックのパチントはまる止め部分を破損します。
自動車が古くなると、パネルプラスチックが劣化して(固くなるのかな)、止め部分等の破損確率が大きくなるそうです。
②、購入コネクタケーブルの取り付け
(以下のyoutubeを参考)
https://www.youtube.com/watch?v=_E9Dmqd22Uw
上記はカーナビ本体を全て外しているが、今回は外さないで①項の状態と同じで浮かした状態でよい。
(ナビ本体を半分外した状態で下のプラスチック本体にタオルを引いてのっけておく)
ナビ裏側のCカプラ(6P)を外し、購入コネクタケーブルを取り付ける。
あくまでもパーキングスイッチ線をケースに接続する参考のみです。
以下が実際のコネクタケーブルの取り付けの参考になります。
「超簡単!! 走行中にナビの操作ができるコネクターとりつけ!!」
https://www.youtube.com/watch?v=oIZtJh_dmOI
③、動作確認
車を始動して、カーナビテレビが映るか確認する
④、カーナビパネルの取り付け
取り外し順番の逆に取り付けていく。
a、カーナビパネル(ビス2本取り付けあり) b、エアコンパネル c、メータパネル

【追記】購入コネクタケーブルの説明書によると
カーナビ(トヨタ、ダイハツ)によっては、ナビの設定で「パーキングアラーム設定をOFF」にする設定が必要との事。

以上
コメント
この記事をはてなブックマークに追加

[電子機器]動画にチャレンジ

2012-03-18 19:48:58 | 電子機器


ニコニコ動画に位置決め動作の自作ツール動画を投函しました。
原点復帰の動作がメインの動画です。
制御は、トランジスタ技術2006年4月販売MAXⅡ基板で行っています。
コメント
この記事をはてなブックマークに追加

[その他]若い世代

2011-11-18 16:54:08 | その他
本日の池田信夫さんの「タコツボ型とササラ型」ブログで気になる言葉がありました。
-----------------------------------------------------------------------
TPP騒動がはしなくも露呈したのは、タコツボ根性が政治家だけでなく若い世代にも抜きがたくしみついているということだ。
それだけ日本のタコツボの求心力(システム1の同質性)は強いのだろう。しかし残念ながら、もう残された時間は少ない。
-----------------------------------------------------------------------

そう「若い世代」です。
仕事の行き帰りの車内でいっつも思っている事があります。今の高校生が私の時代と変わっていないのです。
何で変化しないの...服装・参考書(ペーパー)等での勉強方法、私の時代と同じやん...しいて違いは、携帯電話ぐらいです。
もっとガラ携なりスマホなりパッド端末を使って勉強したっていいんじゃないの....
服装ぐらい私服に替わってもいいやん...何十年と思考停止の世界なのです....
それを当たり前と感じるか、おかしいと感じるか人それぞれですが...私はおかしいと思います。少数派なんですかねー
学校教育て、過去の勉強だけの世界です。思考停止にされているからしかたないのかもしれません。
私はもっと未来の勉強を教えて貰いたかったです。言語も日本語でなく英語か中国語であったらよかったです。
だってネットの世界の人口が違いますもん。日本語なんてローカルの世界ですもの。 もっと世の中の知識が知りたい.....
コメント
この記事をはてなブックマークに追加

[電子機器]オシロスコープを作る

2011-10-08 13:33:47 | 電子機器



秋月電子LCDオシロスコープ・キットを購入し
ネット上の参考記事「LCDオシロスコープキット(秋月電子通商)製作記」などを見ながら作りました。
仕様は以下の通りです。
---------------------------------------------
・サンプリング周波数:5MHz
・分解能:8ビット
・アナログ周波数帯域:1MHz
・垂直感度:100mV~5V/div
・最大入力:50V
・電源:DC 9V
---------------------------------------------

TAKACHI製の樹脂ケースに入れて、シリコンカバーもつけました。
1チャンネルなので、普通のオシロのように2チャンネルで入出力2点間の波形を比較する事は出来ません。
単純に、テスターで電圧を見ていたところに波形も観察出来る程度です。
でもあるとないとでは波形が見れるので私的には違います。
組み込みエンジニアに必要な一つの武器に出来るかもしれません。
あくまでも使用者本人のスキルによります。
コメント
この記事をはてなブックマークに追加

[時事]航空母艦大鵬と福島の原発建屋の水素爆発

2011-04-27 21:26:06 | 時事
福島の原発建屋は、なぜ爆発したのだろうか??
爆発するならなぜその前に排気しなかったのだろうか??疑問はつきません。
大東亜戦争で、魚雷により充満した気化ガソリンで大爆発して沈んだ、航空母艦の大鵬と、何か因果めいたものを感じてしまいました。
放射性物質を外部に排出しない為の密閉構造なのに、最悪の逃げの排気口が無かったのか?、又は排気口を開ける技術やタイミングに問題があったのか??
これはダメージコントロールの設計思想の問題であって、現状は建屋が爆発するしかない設計なのでしょう。
(いざというとき大量の放射性物質を大気中に放出するような原子炉建屋の設計は許されていない...と言う話もあり  でも現実は、建屋が爆発して放射性物質が放出されています。)
想定外の話ではないです。結局は、福島原発に関わった人々がどのように思い考えて作ったのかです。
(かと言って、設計屋は分かっていても周囲の状況から、排気口は許されない設計だったのかも....)

参考URL
http://okwave.jp/qa/q6591963.html
http://2chdays.net/read/newsplus/1303600461.html

大鵬の画面は、ザッキーハウスさんより引用しました。
コメント
この記事をはてなブックマークに追加

[その他]今見たい映画「太平洋の奇跡 フォックスと呼ばれた男」を見ました。

2011-02-19 14:24:03 | その他

今見たい映画「太平洋の奇跡 フォックスと呼ばれた男」を見ました。
最後に軍歌を歌いながら投降したシーンでなぜか涙が出ました。
私には関西言葉のやくざ 堀内一等兵(唐沢寿明)が主人公のように思えてなりません。
大場栄大尉(竹野内豊)がバンザイ突撃を行い爆風で気絶し、気が付いた時に堀内一等兵達がいました。
命令を出す上官達がいなくなりその後再度のバンザイ突撃を行っていいような気もしますが
ゲリラ戦に移行したのはどうしてなのでしょうか??
そもそもサイパン等の陸軍には、ゲリラ戦といった発想があったのでしょうか??
疑問はつきませんが、この映画ではやはり堀内一等兵が気になりました。
コメント
この記事をはてなブックマークに追加

[家電]テレビのリモコンのチャンネルが切り替わらない

2011-01-04 17:06:33 | 家電
テレビのリモコンの調子が悪いので修理をしました。
現象は、チャンネルボタンを押しても番組が切り替わりません。
取りあえず電池を交換したのですがダメでした。
よく調べると、電源ボタンは効きます。しかしチャンネルボタンがダメです。
どうも接点の接触不良のようです。(以前も接触不良で修理をしています。)
早速接点部分の清掃を行いました。詳細はテレビリモコンの修理にアップしました。

私のように電子機器を扱えると簡単に修理出来ますが、扱えない人はどうしているのでしょうか??
リモコン屋さんにお願いしたいのは、接点部分に外部から汚れが入らないような構造にして欲しいです。
コメント (4)
この記事をはてなブックマークに追加

[その他]今見たい映画「太平洋の奇跡 フォックスと呼ばれた男」

2010-12-22 13:11:32 | その他
映画館で気になるポスターがありました。「太平洋の奇跡 フォックスと呼ばれた男」です。
太平洋戦争の激戦地サイパン島で自決せずに戦って生き残った実在の人物、陸軍大場栄大尉と47人の物語です。
サイパン島と聞くと私のつたない頭の記憶では、ばかなバンザイ突撃でほとんどが死んでいったと思っていました。
まさかゲリラ戦で終戦まで戦っていた兵士たちがいて、最後に軍歌を歌いながら投降して来たなんて...
あの時代にあって、ただ単純に死んでいかない事を選んだ兵士達がいたなんて...
食料・衛生的にも悲惨な追いつめられた状態で、自分なら不可能な選択なような気がします。
原作は、元米海兵隊員ドン・ジョーンズが発表した「タッポーチョ 『敵ながら天晴』 大場隊の勇戦512日」です。
--------------------------------------------------------------------------------------------
http://gwave.blog49.fc2.com/blog-entry-789.html
「自決するより生きて戦うことを選べ!」という信念を貫き、終戦後の12月に戦没者を弔うべく軍歌を歌いながら投降したという史実を基に映像化する。
--------------------------------------------------------------------------------------------

作者と大場氏のコメントがすごい。
--------------------------------------------------------------------------------------------
http://currybeans.exblog.jp/15012529
「日本人は前大戦の事を恥じる感覚があり、しかもその原因は事実に基づいたものではなく、知識の欠如によるものだ。日本人は自分たちの父や祖父達が、自分たちの国を守る為に戦った精神(理由)をなにも知らず、もっと驚く事に国の為に戦争で殉じた人々に対して何の畏敬の念も払っていない事です。私はこの事が非常に残念です。日本兵は世界の戦士の中でも最も優れた戦士であり、彼らは自分たちの国の為に死を怖れませんでした。3年間戦った私はそれをよく知っています。しかしこの本は戦争の物語ではありません。日本とアメリカの双方で、多くの人たちは自分が原因では無い恐ろしい状況(戦争)に、どのように反応したか、と言うことを書いた物語です。双方の人たちは、それぞれ信じていたことをしたのです。事実(この本に記した真実を日本人が知れば)によって、現在の知識の真空状態は埋められることになるでしょう。また、先述の恥じる感覚は誇りに変わるでしょう。そして、それらのページは、今日の若い日本の人たちにとってだけでなく、その人たちの子供や孫にとっても、誇りの源泉になるでしょう。それが、私がもっとも強く持っている願いです。」
1982年11月 ドン・ジョーンズ

そして大場氏のコメントも。
「私の心中には、玉砕で死ぬべきところを生き残ったことについて、果たして正しかっただろうかという思いがつねにあった。できたものを見せてもらってみると、ところどころ、彼がフィクションの筆を加えているし、起こったことの解釈がわれわれ日本人とは違うところもある。しかし、主なことはほとんど事実に沿っていて、アメリカ側から見たら、こういうことになるだろうと認められた。実際のわれわれの洞窟抗戦の生活は、もっと暗く不衛生きわまりなく、陰湿で、こんなに勇ましく米軍を手玉にとったようなことではなかった。しかし、米軍基地からパンを盗んできたことも、大掃討があったときのことも、堀内一等兵の活躍や数々の戦闘も、野営地の中で神がかりになる兵隊が現れたことも、すべて事実である。この本がどのように読まれるかについては、私には懸念がある。しかし、この本がかっては敵同士だった私たちの戦後の長い交流を経て、敵の目で書かれたわれわれの戦いの記録であることは間違いない。」
--------------------------------------------------------------------------------------------

2011年2月に公開予定だそうです。
竹野内豊さんや唐沢寿明さん等の役者さんの演技を期待し是非見たいです。
コメント
この記事をはてなブックマークに追加

[パソコン]Windows Search を無効化する方法を見つけた

2010-12-07 12:06:48 | パソコン
Windows Search を無効化する方法をネットで見つけました。
--------------------------------------------------------------------------------------------
いつの間にか自分のPCにインストールされていた非常にうんこなアプリケーション、『Windows Search 4.0』、外人風に言えばWindows Search is Sucks.
--------------------------------------------------------------------------------------------

まったくその通りです。いつの間にか私もインストールしてしまいました。
私の今現在の環境では、「検索コンパニオン」だけで取りあえず十分です。
上記URLでのポイントは以下の通りです。(「プログラムの追加と削除」で削除していません。あくまでも無効としているだけのようです。)
--------------------------------------------------------------------------------------------
①、コントロールパネル→管理ツール→サービス→Windows Searchを停止した挙句「無効」に変更
②、スタートボタン→プログラム→スタートアップに入ってる検索クライアントも削除してタスクトレイにあるプログラムも右クリックで終了
③、スタートボタン→ファイル名を指定して実行→regeditと入力してok→[HKEY_CURRENT_USER\Software\Microsoft\Windows Desktop Search\DS]のShowStartSearchBandの値を0にすれば検索コンパニオンがデフォルトになる。
--------------------------------------------------------------------------------------------

コメント
この記事をはてなブックマークに追加

[電子機器]赤外線リモコンの製作の続編

2010-11-08 16:10:50 | 電子機器




前回の「赤外線リモコンの製作の続編」での課題が解決しました。

>1、待機時の消費電流が多い事
>メーカー製リモコンの待機時の消費電流(2μA)に比べ1桁多い(40μA)

この件は、電圧監視回路の消費電流の問題でした。
>CPUのブラウンアウトリセット設定を以下の通り2.05Vとしている。
>#pragma config BORV = 3 // Brown-out Reset Voltage BORV=3 →2.05v (Minimum setting)

この電圧監視回路をOFFにすると
#pragma config BOR = ON  ->  #pragma config BOR = OFF
消費電流が(40μA) -> (1.3μA) と減り、メーカー製リモコンの待機時消費電流(2μA弱)の水準までとなりました。
あと残っている1.3μA がなんであるかを追求しました。
考えられる事は、PIC18F2550の未使用ピン処理です。何も指定しないデフォルトは入力となります。
入力でもプルアップ抵抗がありません。入力がオープンな為、微妙に電流が流れている可能性があります。全てをOUT指定して見ました。
すると、1.3μA -> 0.0μA となるではないですか。この値だとメーカー製リモコンよりよくなります。

ブラウンアウトリセット回路についてのURLがありました。
「リセットの使い方」
