Houdini 回転体です[1]

やっほーい！
さて、テンプレートができましたぁ。

いよいよ、回転体を作成しますよ。カップですぜ。用意するものはテンプレートです、って、わかってますょ。

普通はここで、回転体っていうボタンをポチッとな！でできてしまうのが
正統派のモデラーでっせ！

しかーし、Houdiniではそんなことはいたしませんよ。（遠回り？）
方法としては、Y軸を中心にテンプレートを順番にコピーして配置、
その配置されたテンプレートを元に面を貼っていきましょーう、って寸法でぃ！。
（寸法っていう言い方はすでに死語？？？江戸っ子？？伊賀のカバ丸？）

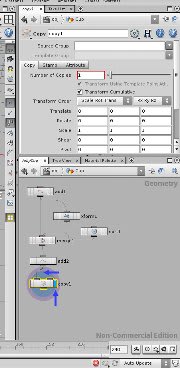

まずネットワークエディタでUtility→copyノードを追加します。

[add2]の出力と[copy1]の入力を接続し、ディスプレー選択ボタンをクリックします。




次にパラメーターエディターに必要な数字を入れてみます。Y軸を中心に回転させたいわけですから、
[Rotete]のY軸何度づつ回転させるか、さらにいくつコピーするかを入力します。1周で360度になるように
設定します。(ポイント番号が邪魔ですので、非表示にします。）

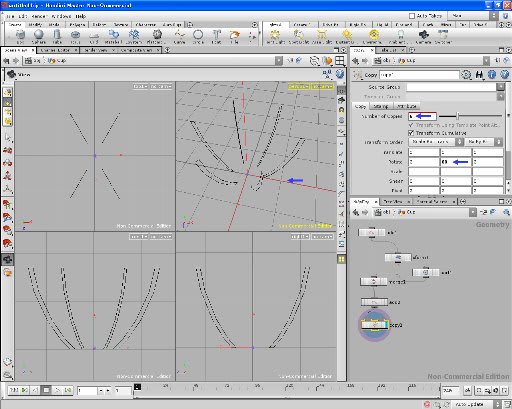

たとえば60度おきにコピーする場合であればコピー数は6です。どーですかコピーされてます？
これで骨組みが出来上がりました。次に行う作業はこの骨に面を張るような作業です。なんとなく
傘の骨に紙を貼るような感じですかね・・・って、たとえが古すぎてよけいわかりませんがな！！



それは置いといて、これは[skin]ノードを使用します。
ネットワークエディターに[skin]ノードを追加します。[TAB]→[NURBS]→[skin]です。

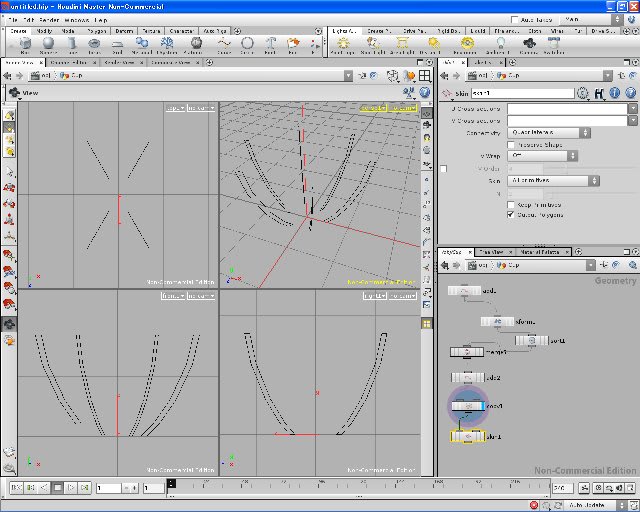

とりあえず[copy1]ノードの出力と[skin1]ノードの入力を接続してディスプレーボタンを
ポチッとな！。



おーっ！なんとなくできていますね。でも
もう一箇所気になります。カップの最後の
ところが閉じていませんね。

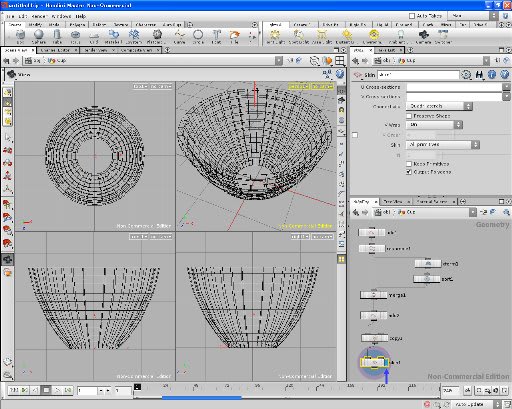

これも閉じることができます。[skin1]ノードのパラメータエディタの
[V Wrap]のプルダウンメニューを[OFF]→[ON]にしちゃいましょう。
これで大分カップらしくなってきました。えへへ
でも、全体的にカクカクしすぎてます。ガラス（透明度の高い）の質感とかを設定してあげれば結構
かっこいいかも！！でもやっぱり、ティーカップにしたいです。そこでさらに調整をしてあげましょう。
普通はここで、形状を滑らかにするような機能で行いたいところですが、そこはHoudiniです。
少し履歴（ヒストリー）を戻って、滑らかにして見ましょう。まず、上から見ると6角形になっています
ので、そこをもっと滑らかにして見ましょう。



もともと、テンプレートを6枚コピーして作ったわけですから
ここの数字をもっと大きな数字にすれば滑らかになるはずです。ディスプレーボタンは[skin1]のままに
して[copy1]を選択して(黄色くする）、パラメーターエディターを切り替えます。

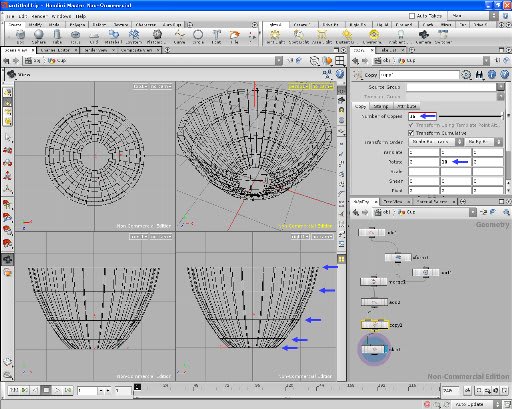

そこでコピー枚数(Number of Copies)の数字を[6]→[36]　さらに[Rotate Y]の数字を[60]→[10]に変更
して見ましょう。おーーーーーっ！滑らかになりました。うーん賢い！
このように途中の数字を変化させると、最終形態までの変更を瞬時に行ってくれます。

もうひとつ気になるのは、元のテンプレートのY方向のポイントが少ないように思いません？？
思うでしょ！では、そこも何とかしてみましょう。どうやって？




ここは[resample]というノードを使ってみましょう。
これは、出来上がっているポイントに新しくポイントを追加してくれます。
[Misc]→[resample]



わかりやすくするためにネットワークエディターの並びを少し変えました。接続は変えていません。
[resample]ノードはポイントをチャッチャと増やしてくれます。では実際にどこに接続すれば
いいんでしょうか。もともとのテンプレートのポイント数を増やしたいわけですから、[add1]の
次に入れてあげるとポイントを増やせそうです。その場合[add1]の次には[merge1]と[xform1]が
あります。そこに入れるには？

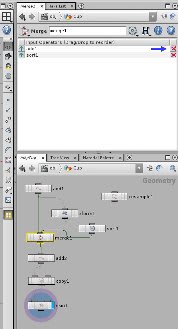

まず[merge1]ノードの入力に入っている[add1]の接続を一度切断します。[merge1]を選択して、
パラメーターエディターで[add1]のInputを削除します。



[merge1]の入力から[add1]が削除されました。



次に[add1]の出力を[resample1]の入力に接続します。



さらに[resample1]の出力を[xform1]の入力に接続します。
（このとき[add1]からの接続は自動的に解除されます。）



同じく[resample1]の出力を[merge1]の入力に接続します。
さてここまでできたら、ひとつ注意！！[merge]ノードは入力の順番が大事という話をしたと思います。
（覚えてます？？）今の接続順では、最初に接続したときと順番が入れ替わっています。
（[add1][xform1]の順番でした。）間に[resample]ノードを追加してもその順番は大事です。ですから

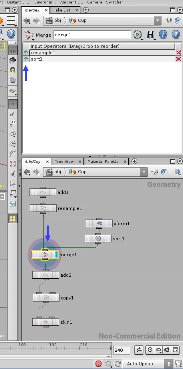

マージされる順番を修正します。[merge1]ノードを選択してパラメーターファイルを修正してください。
resample1と書いてある左側に矢印[↑]があります。これを押すと、押された入力位置がひとつ上に移動
します。ここに大量にリストがある場合はドラッグ＆ドロップでもリスト内容の位置換えができます。

本来ノード同士の繋ぎ変えにルールはありません。どんな方法でもかまわないので、いろいろ試して
ください。

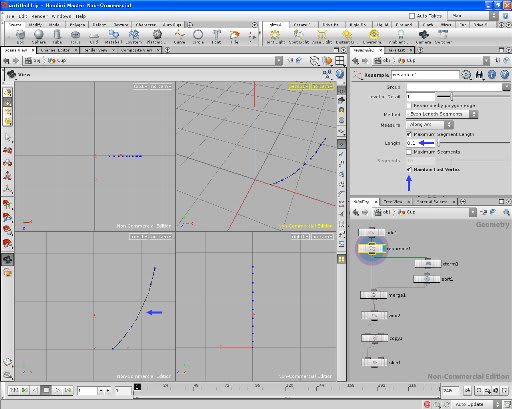

ここまでできましたら、いよいよポイントの数を変更してみましょう。[resample1]を選択して
ディスプレーを[resample1]にしてみてください。するとすでに分割されています。ここで
編集する箇所は、[Length]の横の数値です。ディフォルトで[0.1]が入力されています。
この数値を小さくすると分割数が増えていきます、が、今回はこのままにしましょう。
それと「Maintain Last Vertex]にチェックマークを入れてください。これが無いと、本来の
サイズより少し小さくなってしまいます。

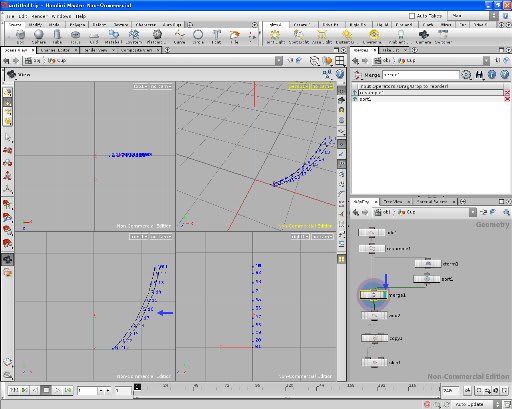

ここで[merge1]をセレクトしてディスプレーもONにしてください。ここでフロントビューを見ますと
一筆書きができる並びにはなっています。でも、もともとのポイント数より多いわけですから、
つぎにある[add2]の中身も書き換える必要がありますね。ということで[add2]のパラメータファイルを
変更します。

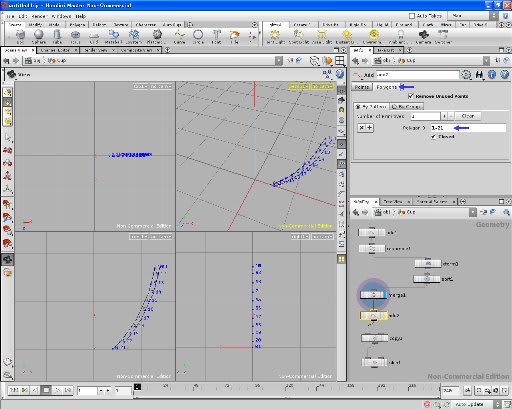

Polygonタブがセレクトされていると思います。その中のPolygon 0の横のテキストボックスの
内容を[0-9]→[0-21]に変更したいところですが、"0"ではなく"1"からにしましょう。どうして？
"0"から選んじゃうと、カップの底の厚みがなくなっちゃいますよね。そのためです。
このときディスプレーは[merge1]をONにしているとわかりやすいです。



これで細かいテンプレートができましたので、最終の形状を見てみましょう。どーですか。

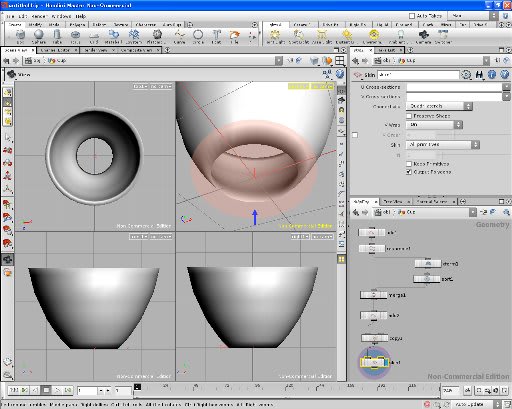

ワイヤーフレームではなくシェーディング画面も見てみましょう。これはビューコントロール
にあります



こんな感じです。少ーしだけ形が出来上がってきましたね。うれしいでしょ。
でも、底に穴があいてますよね。お茶が入れられませんよね。やはりここは底を作るしか
ありませんね。



ということで、次は「カップの底を作るぞぉ、大作戦！！」の巻きです。
