HPのs3420jpに使われているAcBel PC6034という電源ユニットでした。
このユニットは取り扱ったことがないのですが・・・お客様のほうで、電源内部の電解コンデンサーの液漏れ・頭部膨張を確認済とのことでしたので、送付いただきました。
パソコンの症状としては、電源がなかなか入らないということでしたので、電源ユニットの可能性が高いです。

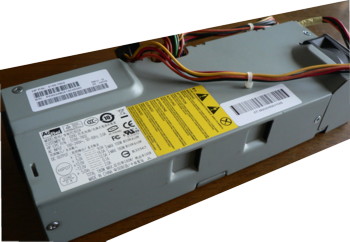

電源ユニットPC6034が届きました。
あれっ？外観をみてビックリ！ＡＴＸ２４ピンのコネクターが標準品より小さいです。
ピンアサインは同じみたいですが・・・これでは検証用パソコンにつなげられません。もっとも同じコネクタを用意して変換ケーブルを作成すれば可能ですが・・・
さらに、１２Ｖ４ピンのコネクタもありません。
う～ん、Pentium4以前のマザーでは、１２Ｖ４ピンは必要なかったのですが・・・２４ピンの１２Ｖをマザーボード側で分岐して使っているのでしょうね。
いずれにしろ、検証用パソコンにつながりませんので、電源ユニット単体でチェックしました。
すると・・・１２Ｖ出力が１０～１１Ｖと電圧が低く安定していません。負荷をかけない状態で低電圧なので、この辺が問題でしょうか。
では電源ユニット内部を確認します。

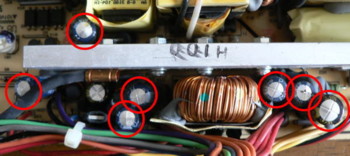

7個の電解コンデンサーが頭部膨張していました。

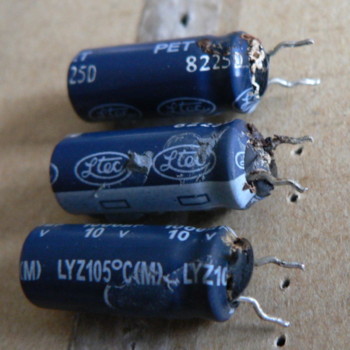

さらにそのうちの3個は、下部が破裂して電解液が漏れていました。
部品下部から電解液が漏れると、基板のパターンを浸食することがありますが、今回は片面基板でしたので裏面のパターンの損傷はなく、部品面の清掃で済みました。
合計８個の電解コンデンサーを日本メーカー製の低ＥＳＲ長寿命品に交換しました。
検証用パソコンに接続できないので、電源ユニット単体での確認になるのですが、１２Ｖ出力も１２．３Ｖ出ており安定しています。
あとは、お客様のほうで、実機に取り付けていただき、動作確認となります。
p.s.お客様のほうで電源ユニットを取り付け、「問題なく電源が入るようになりました」とご連絡をいただきました。
