マイナス電位シールド スピーカーケーブル?! vol.4

2019-09-22 | ケーブル

『マイナス電位シールド スピーカーケーブル?! vol.3』の続きです。

マイナス電位シールドによって外来ノイズに影響されないスピーカーケーブルを試作しました。

前回、解説しました回路図ですが、電池とLEDの極性が逆になっていました。

申し訳ありませんでした。

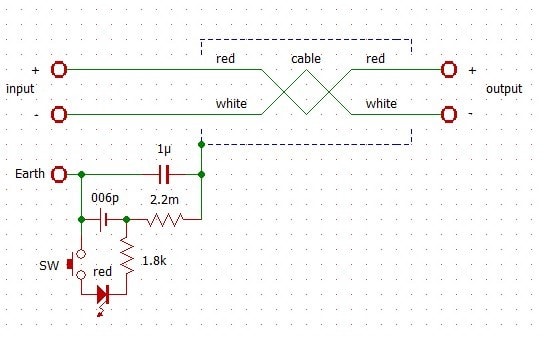

正しい回路図です。



製作しました。



ケースは無方向性マイナス電位シールド RCAケーブルと同じものを使用しました。

完成するとこんな感じです。



このケーブルにはアース端子があります。

この端子はバナナジャックになっており交換することができます。



アース用のケーブルはパワーアンプのボディに接続しますが

ボディのアースポイントはそれぞれのパワーアンプによって異なるので

アース線の先端はワニ口クリップや圧着端子等色々な接続が考えられるためです。

当社ではスイッチのノブに接続することとし、ワニ口クリップをつけました。

今回は信号回路には全く手が加えられてなく、

シールドにのみマイナス電位が加わります。

このケーブルのアース端子をパワーアンプのボディに接続しなければ

ただのケーブルです。

試聴の方法はアース端子を接続した場合としない場合を比較します。

音源はPCオーディオとアナログディスクの両方を使用しました。

プリアンプは雷鳥4βpri

パワーアンプは雷鳥4βpowerです。



スピーカーは・・・3WAYの・・・大人の事情でまもなく発表しますので

今は見なかったことにしてください・・・。

試聴結果ですが・・・次回に続きます。
