ブレーキ調整に シンベントノーズ プライヤー

2019-02-01 20:07:57 | 自転車 工具
自転車愛好家には絶対に欠かせないブレーキ調整 特にブレーキゴムの位置調整をする時に
有れば便利な シンベントノーズプライヤーをご紹介します





TOP 工業と言うメーカーの商品で シンベントノーズプライヤーと言う工具です
ただこの銜え口部分に特徴の有るプライヤーは他のメーカーもこの呼称を使っています




台紙から工具を外してみました






このプライヤーは先端が 30度に曲げて有ります
この形状の物をシンベントノーズプライヤーと呼ぶのかと思います






台紙の裏に説明がされています 先端に付けられた角度で
近所に邪魔な物が有ってもそれを避けて使う事が出来ると
書かれています 今まで私の仕事ではこの工具が欲しいと
思った事は有りませんが 職種に依っては大変便利な様です





これは通常のプライヤーで私達、設備屋は多用します 実際
仕事用の車には複数の物を積んでいます






これにも工夫された物が有り やはりこの先端部分です






こちらは従来から有る物ですが、口先の開閉部分に通常の
ボルトナットが使われています








こちらは少し改良された物でボルトナットの突起が無くなり
依り狭い所で使えると言う考え方ですね しかしこの恩恵は
あまり感じません しいて言えば腰の工具差しからの出し入れが
し易いでしょうか




自転車では

自転車整備では何処で使うのでしょう 競技に使う
ロードレーサー等は不向きなので一般車で見て頂きます






実際はクロスバイク等の V ブレーキなどで活躍するそうですが
この様なブレーキゴムをリムに対して適切な位置、角度に調整する
時に使います








シンベントノーズプライヤーの出番です この先端の角度が
良い仕事をしてくれます






このブレーキゴムの位置調整では最終的にナットを締め付け
位置の決定をしますが、その時にゴムが良く動き位置が中々
決まらない事が有ります そんな時にプライヤーでゴムを
掴んでやります

私はこの部分に薄いモンキーレンチを良く使っていました
ただゴムや舟の形状に依ってはモンキーも上手く使えません






これはロードレーサーに良く使われるブレーキシューセットです








我々自転車競技愛好家はこの様なブレーキシューを使いますが
化粧仕上げがしてあります






さすがにこのブレーキ調整には先程のプライヤーは
ブレーキシューホルダー(舟)に傷が付くので使えないですね

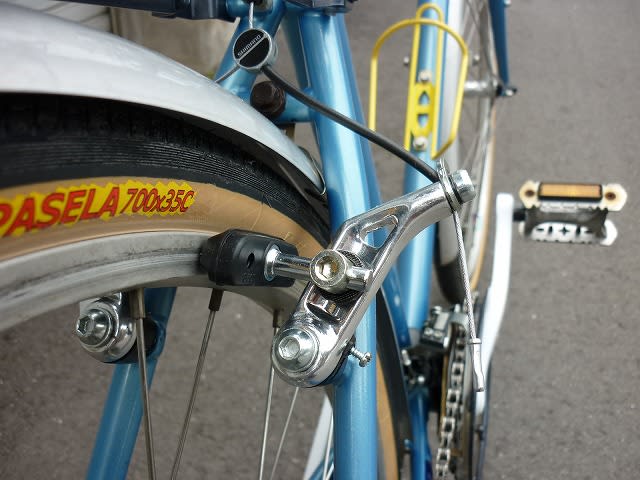

でもこの様なカンチブレーキや V ブレーキに使われている
舟とゴムの区別が無く ゴム系一体型のブレーキゴムには
とても便利な工具だと思います





今回のシンベントノーズ プライヤーは懇意にして頂いている自転車屋さんの工具箱に
入っていた物を ブレーキシューの調整に便利ですよと教えて頂きました
一般車やクロスバイクを良く整備される方達も準備しておくと良いかも分かりませんね
