LP2020A+(ノーマル品)のダンピングファクター実測

2018-09-01 10:18:41 | オーディオ
 LP2020A+は、ノーマル品も持っているので、DFを測ってみました。改造版(2017.9.17アップ分参照)は、DFに関係する改造として帰還抵抗RFBは、22KΩと同じで入力のRinを15⇒22KΩに上げてゲインを3db(1/1.46)下げています。改造版は、NFBが高くなっているので、DFも高いと予想しましたが、さて結果はどうでしょうか?
 尚、DF=10は、ダミーロードの2.6Ω負荷時ですので、出力インピーダンスは0.26Ωで、620Aの8Ωに換算するとDF=31になります。実際は2405を並列にしているので、負荷4ΩでDF=15になるかもしれません。
 LT SPICEを見直しました。回路図を良く見たらアースは、2つの0.47μFの中間のみで、下側にはありません。LT SPICEでアースを下側にも取っていましたので、これを外してやり直しました。【結果】低域のインピーダンスが、1⇒0.5Ωに低下。赤字 緑字を追加

 ■1)測定結果
 以下です。

 上段が、ノーマル品で、下段が改造版です。負荷=2.6Ω時にDFは、上段が、ノーマル品で平均10.6、下段の改造版で、10.1と予想とは逆のノーマル品が0.5高くなりました。L側のみ大きいので個体差レベルなのか、NFB影響か。思うに、TA2020の回路を良く見たらNFBの改造箇所はプリでその後にキャリア周波数可変のPWM変調回路があり、更にその後にはBTLの最終段があるので出力インピーダンスにはプリの影響は無いと判断。従って、ノーマル品と改造版の差は機差と思われます。

 【結論】
 LP2020A+(ノーマル品)のダンピングファクターは、負荷2.6Ω時で、平均DF=10.6だった。8Ω換算すると32.3となる。出力インピーダンスは、0.25Ω。


 ■2)LP2020A+の出力側のLCRの影響
 そもそもDFが低い原因は、出力側のLCR(LPFとZobelフィルタと差動ノイズデカップリングC)にあると思いますので、”がたがたラジオ”の筆者の方から頂いた回路の出力回路を見てみました。
 左にあるLPFと右のインピーダンス安定回路で作るインピーダンスがDFに効いていると思います。TA2020の出力インピーダンスは0Ωに近いと思いますので、出力インピーダンスの主体はこのLCRと思います。

 ■3)LT Spiceによる出力側のLCRのインピーダンスのシュミレーション
 これは以下。アースを2箇所⇒1箇所に修正。インピーダンスは、C4の上で測定。
 1KHzまでは0.5Ωで、そこからエクスポネンシャル的に上がっています。20KHzで1.7Ωです。LPFなので高域で増加するんですね。高域は振動系も軽いのでノーケアーでいいと思います。0.5Ωという値は、負荷2.6Ω時DF=10(インピーダンスで0.26Ω)を考えると倍なので大きいように思いますが、まあそんなもんですかね。D級アンプは、DA変換の為LPF等を付けないといけないのでDF=10(8Ω負荷で31)程度にならざるを得ないです。604-8Gに対しては、このDFはベストマッチングと思いますが、最近のブックシェルフ型のワイドレンジ・低能率・高振動系重量のウーハーのスピーカーには低パワーの点で合わないと思います。

 ■4)LT Spiceによる出力側のLPFのインピーダンスのシュミレーション
 LPFのみでやってみました。アースを2箇所⇒1箇所に修正。インピーダンスは、C3の上で測定

 低域で0.5Ω、20KHzで1.45Ωですので、LPFが主体的と判ります。

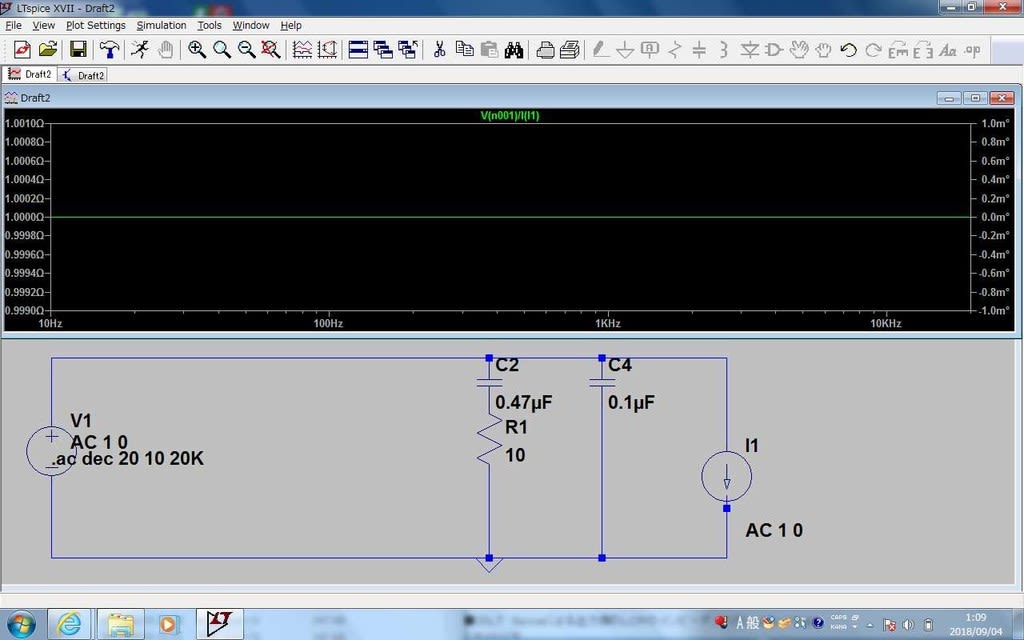

 ■5)LT Spiceによる出力側のZobelフィルタ以降のインピーダンスのシュミレーション
 高域のインピーダンス安定化・超高域終端の為のZobelフィルタ(■2)のC35とR38)以降でやってみました。これは、アース無しでやりたかったのですが、回路が成立しないので、無理やり下側1点アースにした。

 低域で0Ω、20KHzで0.25Ωとなればよかったのですが、1Ω一定です。これは上手くシュミレートできていないと思います。尚C34(LT SPICEではC4)の0.1μFは差動ノイズデカップリング用。
