⑦ サテライト運用 「アンテナ」と半手動「仰角ローテーター」

2019年07月21日 | 日記
*大変お世話になりました144MHz/2エレHB9CVは、製作終了致しました。

 ①乾電池で動く移動運用のローテーターを232本製作して来ましたが、使用頂いている局長さんから仰角ローテーターの要望が多くあり、
  ローテーターのモーターをベースに作ることにしました。
 ②あくまでアマチュアですので、仰角にモーターを使い、方位は手動としました。
 ③バージョンアップは皆さんのアイディア次第です。



       2019.07/22日    *回転台を付けスムーズに回転
                    手回しで方位をとる


                 *モーターで仰角をとる
                   モーターのトルクに限界があるので、430/144MHzデュアルの軽量アンテナを作る予定。


          07/23日    *ネットの記事をもとに、144MHz 2エレ/430MHz 3エレのデュアル八木を作ることにした。


          07/25日    *1号機完成!   SWRも良好!!
                     8本ほど製作を予定。



                ◎自作アンテナ仕様
                  ★移動運用を目的に製作しました。
                   組立・収納が簡単で、軽量。
                   コンパクトでアパマンやサテライト通信にも最適です。
                   簡単な説明書付属

                  ・144MHz 2エレ/430MHz 3エレ 八木アンテナ
                  ・耐入力:50W(FM)
                  ・SWR:1.2以内(サテライト周波数含む)
                  ・接栓:M-J
                  ・エレメント径:8㎜
                  ・アンテナブーム径:22㎜
                  ・片支持ブーム付属:ブーム長50㎝/径25㎜
                  ・重量(片支持ブーム含む):約570g


             〇予約受付/質問・・・今回9本製作。下記アドレスにお願いします。

          08/01日    *「半分手動仰角ローテーター」完成!
                    2枚の板の間にはボールベアリングが入りスムーズに回転。
                    電源:12V、方位は手動、仰角はモーターで。

                   この軽量アンテナなら使用できる。

          08/02日    *スイッチ完成。

          08/05日    *9セット分の各エレメント完成  これから給電部の加工に入る。

          08/06日    *給電部の加工終了。
                   アンテナブームの加工に入る。

          08/07日    *アンテナブーム9本、片支持ブーム9本完成。
                   アンテナと片支持ブームは同じ50㎝長。
                   いよいよ気温と相談の上、調整に入る。

          08/08日    *5本調整終了。 144MHz/430MHzともSWR1.5以内で運用できる。
                    予約先に近日発送予定。
                    明日は残り4本の予定。

          08/09日    *4本調整終了し、計9本調整完了!

          08/10日    *サテライト運用局から注文。!(^^)!
                    残り7本。

                  *残り5本。
                  *残り4本

          08/24日    *サテライト仮設営。 仰角はモーターで、方位は手回し。
                            板の間にベアリングを入れスムーズに回転。


                           モーターケーブル1.5m、外部電源ケーブル1m。

                  *水平偏波でセット



              サテライト一式:アンテナ及び片支持ブーム・ローテーター一式(スイッチボックス、DCケーブル含)
                     価格:9,840円
                            メールでご質問下さい。

     半手動 仰角ローテーター
            仕 様
               ○使用電圧:DC12~13.8V
               ○使用仰角:0°~約50°
               ○方位:手回し360°
               ○使用アンテナ重量(片支持ブーム含):600g以下
               ○台座:コンパネ板 約30㎝×30㎝×厚み12㎜
               ○ベアリング:USA製・耐重量80Kg
               ○モーターケーブル:1.5m
               ○外部電源ケーブル:1.0m

                *サテライト運用に作りました。
                *方位は手で回して下さい。
                *600g以下(片支持ブーム含)のアンテナで使用して下さい。
                 モーターのトルクを考慮して、重いアンテナでは仰角30°以下での変更は出来ません。
                 (使用アンテナは当方製作の144/430デュアル八木(600g)をお勧めします)
                *仰角60度以上の使用は、モーターのバックラッシ(遊び)が有りますので使用は避けて下さい。
                *仰角0°以下及び180°以上回しますと、モーターが壊れることが有りますので気を付けて下さい。
                *ケーブルが不足する場合、DC線(0.3㎜)をつき足して下さい。
                *モーター軸のジョイントは、空回り防止の為エポキシで固定してありますので、外れません。

                  発送:ゆうパック120サイズ


    08/30日 *移動運用にはエレメントが長く、各局から短縮を求められました。
               ベランダ等で使用するにはさほど問題になりませんが、持ち運ぶのにはちょっとガサ張る。

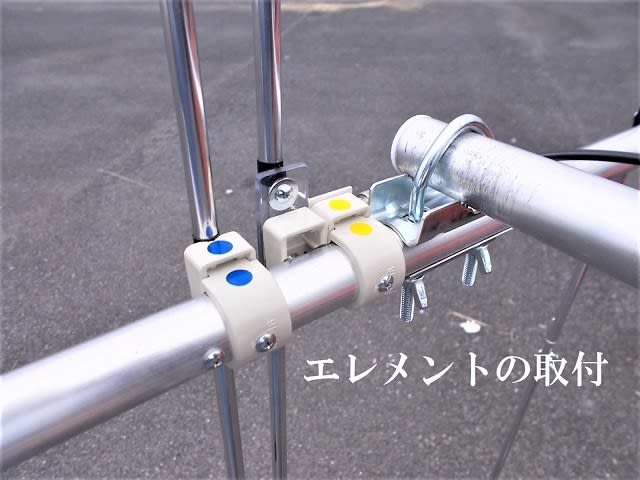

               改良として、「リフレクタ」と「ラジエータ」のエレメントをジョイント方式にしました。
               これからSWRの調整に入る。


     09/01日     *調整完了。(エレメントに導体が付くのでエレメントの位置変更をする)
                残りの3本の改良に入る。



              *給電部はM-Jコネクタ
                BNC同軸ケーブルを使用の為、変換コネクタ(M-P⇔BNC-J)を使用。



              *三脚運用を考えて地上高 1.5mも計測。

              ⁂ 直  販:5,470円
                 ヤフオク:5,950円
                発送(ゆうパック)80サイズ予定

       09/16日   *完売致しました。m(_ _)m
             ジョイント式、再び製作始めましたのでよろしくお願い致します。!(^^)!


                   ⑧で掲載しています。
