直線の線形計算 GioLine

2009-02-18 | AutoCAD

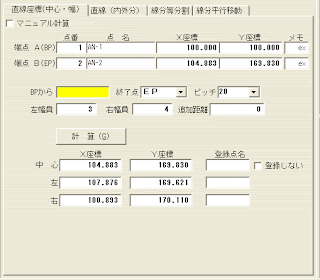

▼画像(1)画像のクリックで画像の拡大ができます。↓


▼0218A▼gline↓

直線の線形計算↓
▲GioLineの活用(1)


▼下記の文章は、GioLineの【記録簿】の表示内容を【テキストエディター】に【コピー】したものを修正して作成しました。↓

▼直線の座標(道路線形計算)・・・次の入力条件で計算しました。↓
点   点番   点名       X座標        Y座標
A:   1   AN-1      100.0000     100.0000
B:   2   AN-2      104.8830     169.8300
A:始点(BP) → B:終点(EP)
WL=3m(左幅員)   WR=4m(右幅員)
※BPから 終了点EPまでピッチ=20m 追加距離=0


▼計算結果・・・【座標簿】登録内容↓

 点番     点名          X座標        Y座標      Z座標     メモ          備考
  9     00009*     100.0000      100.0000     0.000     0          LC
  10    00010*     102.9930       99.7910     0.000    0L3         LL
  11    00011*      96.0100      100.2790     0.000    0R4         LR
  12    00012*     101.3950      119.9510     0.000     20         LC
  13    00013*     104.3880      119.7420     0.000    20L3        LL
  14    00014*      97.4050      120.2300     0.000    20R4        LR
  15    00015*     102.7900      139.9030     0.000     40         LC
  16    00016*     105.7830      139.6930     0.000    40L3        LL
  17    00017*      98.8000      140.1820     0.000    40R4        LR
  18    00018*     104.1850      159.8540     0.000     60         LC
  19    00019*     107.1780      159.6450     0.000    60L3        LL
  20    00020*     100.1950      160.1330     0.000    60R4        LR
  21    00021*     104.8830      169.8300     0.000    EP  70.001  LC
  22    00022*     107.8760      169.6210     0.000    EP 70.001L3 LL
  23    00023*     100.8930      170.1100     0.000    EP 70.001R4 LR

1)【座標簿】に登録された座標をDXF変換(作図形式データ)するとAutoCADで図面として開くことができます。↓
2)【座標簿】の【エクセル形式で保存】ボタンで、エクセル形式の座標一覧表として出力保存できます。また、上記の座標の一部分を直接エクセルにコピーし、【データ】→【区切り位置】機能で、「スペース」によるセル分割を行えば、一部の座標のみをエクセル形式の座標に変換できます。↓

AutoCADに関する過去記事です。参考にして下さい。
管理人が、ブログでAutoCADに関しての記事をまとめたものです。記事カテゴリーの【AutoCAD】で検索できる内容です。↓

1)リンク▲AutoCAD
・・・ブログ→カテゴリー(AutoCAD)より↓

2)リンク▲AutoCAD、エクセル、GioLine
・・・ブログ→ラベル(AutoCAD、エクセル、GioLine)より↓

▲0218A▲↓
