Windows 10ユニバーサルアプリ(Universal Windows Application)でOpenCVを使う(その2)

2016-02-15 22:48:44 | Windows Embedded CompactまたはCE

Windows 10ユニバーサルアプリ(Universal Windows Application)でOpenCVを使う(その1)の続きです。

3. ARM用OpenCVライブラリをビルド

OpenCVを使ったユニバーサルアプリをビルドするためには、準備としてまずはアプリで使用するためのOpenCVライブラリとdllをビルドする必要があります。

GitHubのvs2015-samplesをコピーします。[Download ZIP]ボタンをクリックしてvs2015-samples.zipをダウンロードし、適当なフォルダに展開します。私の環境では、D:\Visual Studio Projects\opencv-vs2015-samplesフォルダに展開したので、以降ではこのフォルダを前提として説明します。みなさんの環境に読み替えて設定してください。

次に、ビルドするために必要な環境変数を新規作成します。OCV2015_ROOTという名前の環境変数を作成し、値としてさきほど展開したフォルダ「D:\Visual Studio Projects\opencv-vs2015-samples」を設定します。

次に、VisualStudio 2015でOpenCVプロジェクトを開き、ビルドします。opencv-vs2015-samples\vs2015\WS\10.0\ARM\OpenCV.slnを開きます。OpenCV.slnをダブルクリックすれば開くことが出来ます。 そして、VisualStudio 2015の[ビルド]-[ソリューションのビルド]でOpenCVプロジェクトをビルドします。ビルドエラーが出るときは、環境変数のパスがうまく通っていない可能性もあるので、VisualStudioを再起動してみてください。

 ビルドが正常に終了すれば、opencv-vs2015-samples\vs2015\WS\10.0\ARMフォルダ以下のlibとbinフォルダにlibとdllが生成されているはずです。

4. OpenCVを使用するユニバーサルアプリのビルド

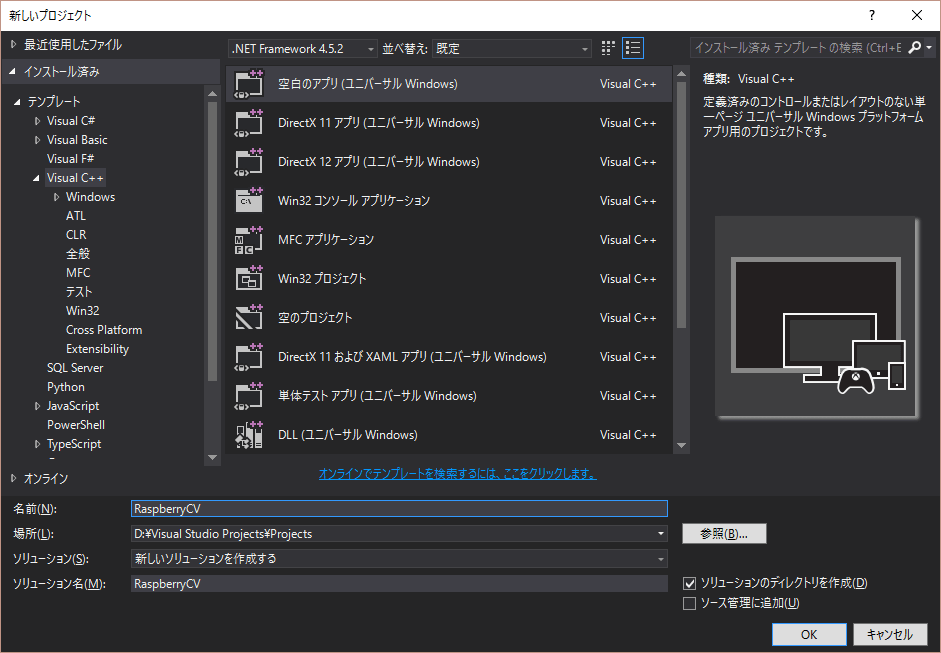

[ファイル]-[新規作成]-[プロジェクト]で「新しいプロジェクト」ウィンドウを開きます。

[テンプレート]-[Visual C++]で「空白のアプリ(ユニバーサル Windows) Visual C++」を選択し、名前として「RaspberryCV」と入力して[OK]をクリックしてRaspberryCVプロジェクトを作成します。

まず、ソリューションを選択します。ソリューション構成を「Debug」、ソリューションプラットフォームを「ARM」を選択します。

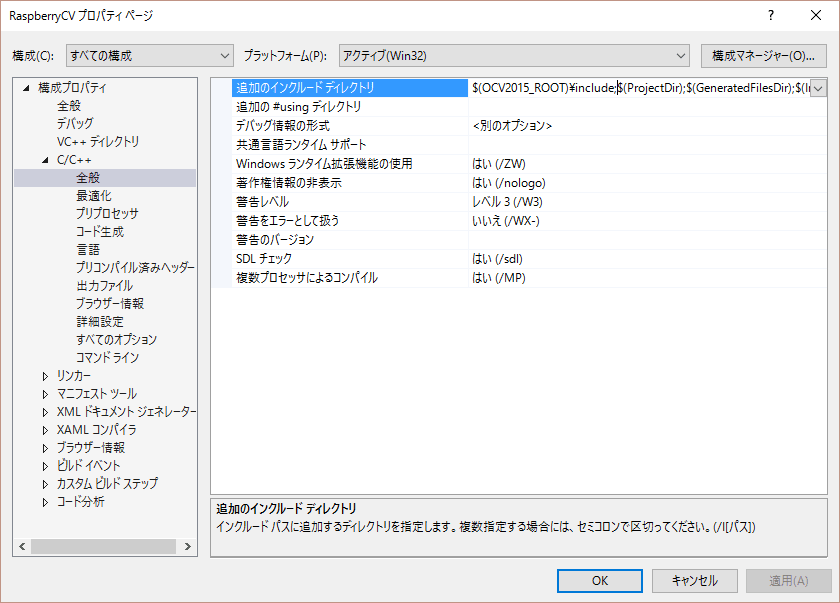

OpenCVのインクルードパスを設定します。[プロジェクト]-[RaspberryCVのプロパティ]で「RaspberryCVのプロパティ ページ」画面を開きます。[構成]コンボボックスで「すべての構成」を選択します。左側ウィンドウで[構成プロパティ]-[C/C++]-[全般]を選択し、右側ウィンドウの[追加のインクルードディレクトリ]に「$(OCV2015_ROOT)\include;$(OCV2015_ROOT)\vs2015\WS\10.0\include;」と入力して、OpenCVのインクルードパスを追加します。

次にライブラリパスの追加です。左側ウィンドウで[構成プロパティ]-[リンカー]-[全般]を選択し、右側ウィンドウの[追加のライブラリディレクトリ]に「$(OCV2015_ROOT)\vs2015\WS\10.0\ARM\lib\$(Configuration)」と入力して、OpenCVのライブラリパスを追加します。

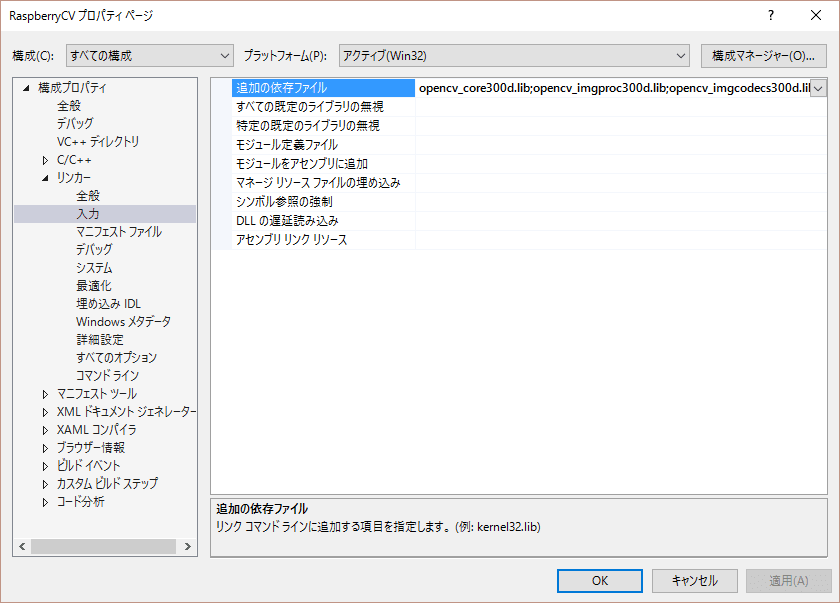

次は依存ファイルの追加です。左側ウィンドウで[構成プロパティ]-[リンカー]-[入力]を選択し、右側ウィンドウの[追加の依存ファイル]に「opencv_core300d.lib;opencv_imgproc300d.lib;opencv_imgcodecs300d.lib;opencv_objdetect300d.lib」を入力して、OpenCVのライブラリファイルを追加します。

画像ファイルを追加します。opencv-vs2015-samples\samples\winrt_universal\RaspberryCV\RaspberryCV\Assetsフォルダにある下記3つのファイルを作成中のプロジェクトのRaspberryCV\RaspberryCV\Assetsフォルダにコピーします。

  • grpPC1.jpg
  • haarcascade_frontalface_alt.xml
  • haarcascade_fullbody.xml

そして、ソリューション エクスプローラーでソリューション名「ソリューション'RaspberryCV'」の下の「RaspberryCV(Universal Windows)-Assets」上で右クリックして、コンテキストメニューから[追加]-[既存の項目]を選択し、先ほど追加した3つのファイルを選択してプロジェクトに追加します。

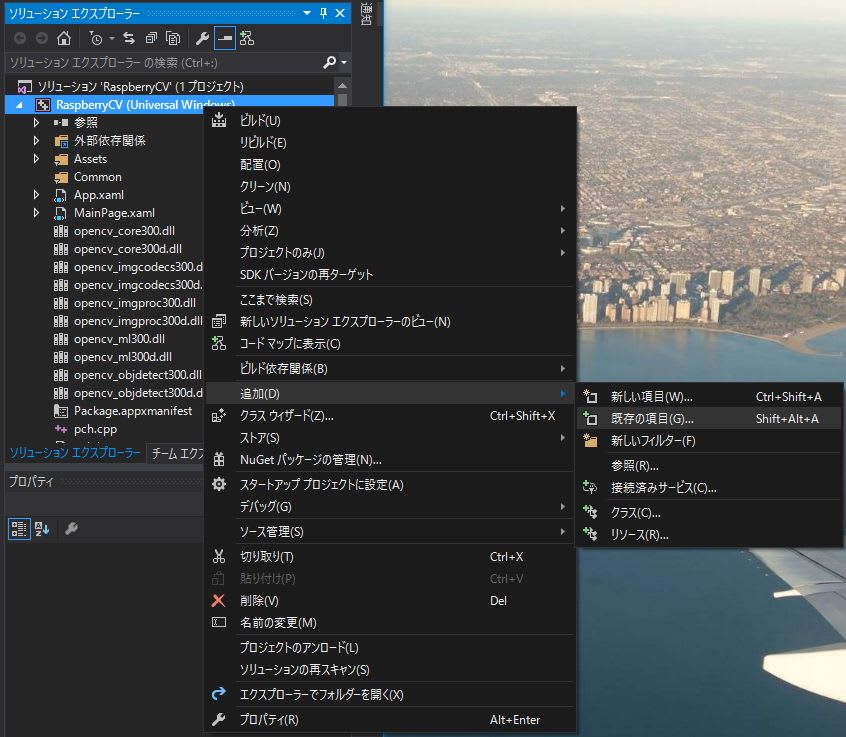

次に、さきほどビルドしたDllを追加します。ソリューション エクスプローラーでソリューション名「ソリューション'RaspberryCV'」の下の「RaspberryCV(Universal Windows)」上で右クリックして、コンテキストメニューから[追加]-[既存の項目]を選択します。

「既存のソリューション項目の追加」画面にて下記Dllを選択して追加します。

ARM\bin\Debug\opencv_core300d.dll
ARM\bin\Debug\opencv_imgcodecs300d.dll
ARM\bin\Debug\opencv_imgproc300d.dll
ARM\bin\Debug\opencv_ml300d.dll
ARM\bin\Debug\opencv_objdetect300d.dll
ARM\bin\Release\opencv_core300.dll
ARM\bin\Release\opencv_imgcodecs300.dll
ARM\bin\Release\opencv_imgproc300.dll
ARM\bin\Release\opencv_ml300.dll
ARM\bin\Release\opencv_objdetect300.dll

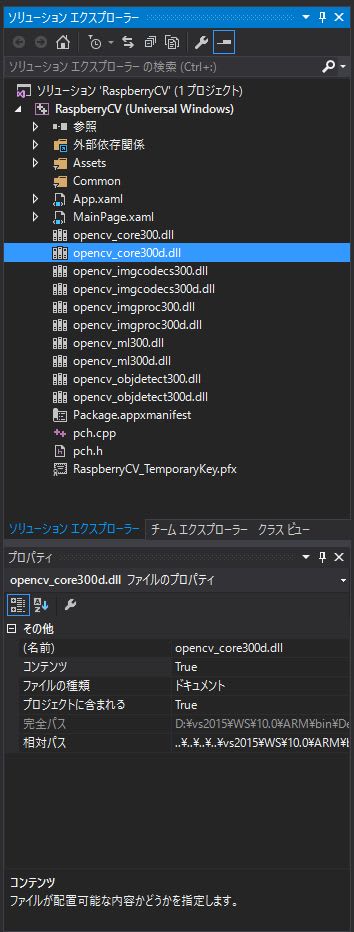

追加した項目をそれぞれマウスで選択、項目のプロパティ画面で「コンテンツ」を[True]に変更します。

実際にビルドして実行する際にopencv_core300d.dll関連のエラーが出たら、RaspberryCV.vcxprojを直接テキストエディタで開いて、下記のようにopencv_core300d.dllの定義部分を変更します。

   None Include="$(OCV2015_ROOT)\vs2015\WS\10.0\ARM\bin\Debug\opencv_core300d.dll"

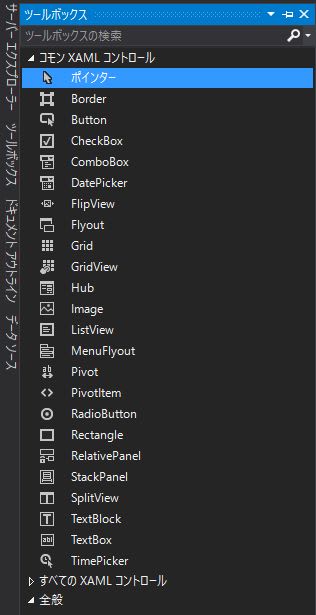

画面に部品を追加します。ソリューションエクスプローラーで「MainPage.xaml」をダブルクリックすると、VisualStudioに画面のデザインが表示されます。VisualStudio左側に[ツールボックス]という表示があるので、それを選択してツールボックスを表示します。無ければ、メニューで[表示]-[ツールボックス]を選択すると表示されます。

ツールボックスの[Button]をドラッグしてMainPage.xamlのデザイン上に持ってきます。さきほどドラッグしたButtonをクリックして選択状態にして、ソリューションエクスプローラーのプロパティで[名前]に「btn1」、[Content]に「Test Image」と入力します。同様に、順番に[Image]、[Button]、[Button]をドラッグして、さきほど設定したButtonも含め、最終的に4つの部品のプロパティに以下のように入力します。

部品 名前 Content
Button btn1 Test Image
Image img1
Button btn2 Canny
Button btn3 Detect

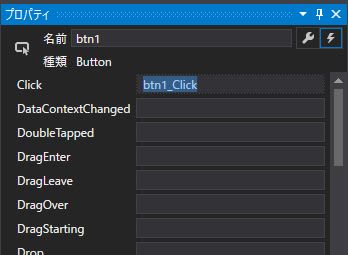

 ボタンのイベントハンドラーを追加します。btn1を選択した状態で、プロパティで稲妻のマークを選択し、[Click]横の箱をダブルクリックすると「btn1_Click」というイベントハンドラーが追加されます。

同様にbtn2とbtn3のイベントハンドラーを追加します。

それでは、ソースを書いていきます。ソリューションエクスプローラーで[MainPage.xaml]の左側の三角形をクリックしてツリーを展開し、[MainPage.xaml.h]を選択し、以下のインクルードを追加します。

#include

MainPageクラスに以下の定義を追加します。

    private:
        cv::Mat Lena;
        void UpdateImage(const cv::Mat& image);

次に[MainPage.xaml.cpp]を選択し、以下のインクルードを追加します。

#include
#include
#include
#include
#include
#include

using namespace Windows::UI::Xaml::Media::Imaging;
using namespace Windows::Storage::Streams;
using namespace Microsoft::WRL;

cv:Matをイメージコントロールに(img1)表示さるためのUpdateImage関数を実装します。

void  RaspberryCV::MainPage::UpdateImage(const cv::Mat& image)
{
    // Create the WriteableBitmap
    WriteableBitmap^ bitmap = ref new WriteableBitmap(image.cols, image.rows);

    // Get access to the pixels
    IBuffer^ buffer = bitmap->PixelBuffer;
    unsigned char* dstPixels;

    // Obtain IBufferByteAccess
    ComPtr pBufferByteAccess;
    ComPtr pBuffer((IInspectable*)buffer);
    pBuffer.As(&pBufferByteAccess);

    // Get pointer to pixel bytes
    pBufferByteAccess->Buffer(&dstPixels);
    memcpy(dstPixels, image.data, image.step.buf[1] * image.cols*image.rows);

    // Set the bitmap to the Image element
    img1->Source = bitmap;
}

btn1のイベントハンドラーにimg1にイメージをロードするための以下のような実装をします。

void RaspberryCV::MainPage::btn1_Click(Platform::Object^ sender, Windows::UI::Xaml::RoutedEventArgs^ e)
{
    cv::Mat image = cv::imread("Assets/grpPC1.jpg");
    Lena = cv::Mat(image.rows, image.cols, CV_8UC4);
    cv::cvtColor(image, Lena, CV_BGR2BGRA);
    UpdateImage(Lena);

}

btn2のイベントハンドラーにCanny filterでエッジ検出を実験するための以下のような実装をします。

void RaspberryCV::MainPage::btn2_Click(Platform::Object^ sender, Windows::UI::Xaml::RoutedEventArgs^ e)
{
    //Canny filter
    cv::Mat result;
    cv::Mat intermediateMat;
    cv::Canny(Lena, intermediateMat, 80, 90);
    cv::cvtColor(intermediateMat, result, CV_GRAY2BGRA);
    UpdateImage(result);

}

btn3用のイベントハンドラーと関連関数に顔検出ためのコードとして以下を入力します。

cv::String face_cascade_name = "Assets/haarcascade_frontalface_alt.xml";
cv::CascadeClassifier face_cascade;

cv::String body_cascade_name = "Assets/haarcascade_fullbody.xml";
cv::CascadeClassifier body_cascade;

void internalDetectObjects(cv::Mat& inputImg, std::vector & objectVector, std::vector & objectVectorBodies)
{
    cv::Mat frame_gray;

    cvtColor(inputImg, frame_gray, CV_BGR2GRAY);
    cv::equalizeHist(frame_gray, frame_gray);

    // Detect faces
    face_cascade.detectMultiScale(frame_gray, objectVector, 1.1, 2, 0 | CV_HAAR_SCALE_IMAGE, cv::Size(30, 30));
    //detect bodies
    body_cascade.detectMultiScale(frame_gray, objectVectorBodies, 1.1, 2, 0 | CV_HAAR_SCALE_IMAGE, cv::Size(30, 300));
}
void RaspberryCV::MainPage::btn3_Click(Platform::Object^ sender, Windows::UI::Xaml::RoutedEventArgs^ e)
{
    if (!face_cascade.load(face_cascade_name)) {
        printf("Couldnt load Face detector '%s'\n", face_cascade_name);
        exit(1);
    }

    if (!body_cascade.load(body_cascade_name)) {
        printf("Couldnt load Body detector '%s'\n", body_cascade_name);
        exit(1);
    }

    cv::Mat frame = cv::imread("Assets/grpPC1.jpg");

    if (frame.empty())
        return;

    std::vector faces;
    std::vector bodies;

    internalDetectObjects(frame, faces, bodies);

    for (unsigned int i = 0; i < faces.size(); i++)
    {
        auto face = faces[i];

        cv::rectangle(Lena, face, cv::Scalar(0, 0, 255, 255), 5);

    }

    for (unsigned int i = 0; i < bodies.size(); i++)
    {
        auto body = bodies[i];

        cv::rectangle(Lena, body, cv::Scalar(0, 0, 0, 255), 5);

    }

    UpdateImage(Lena);

}



ビルドする環境とターゲットデバイスを設定します。VisualStudioのメニューから[ビルド]-[構成マネージャ]を実行して構成マネージャ画面を開きます。[アクティブソリューション構成]で[Debug]を選択、[アクティブプラットフォーム]で[ARM]を選択します。[配置]にチェックが入っていることを確認して、プロパティページを閉じて、ビルドをしてください。

今回はここまでで、次回は実際にRaspberry Pi 2に対して接続して実行してみます。
