本当なら、本日は仲良くして頂いてるブロガーの皆様とヤビツ峠でキャッキャする予定だったのですが、残念な事に天気は雨。結構な振り方をしているため自転車には乗れません。
そもそも２ヶ月も更新しねーで何を今更、って感じですが、まあそれはそれとして。
さて構想から１日２日と経ち、なんとエビホーン化、完成しました。自分でもビックリするほどの行動力です。
どうでもいいことには行動力があるtom、行きまーす！
というわけで、バーエンドバーを利用して簡易的にエビホーン化することが出来ることがわかりました。
となればもうすることは一つ、パーツ集めです。自転車いじりはプラモデル感覚とはよく聞くところですが、これほど「男の子」部分を刺激する言葉があるでしょうか、いやない。
用意するもの
今回は出来るだけお金をかけない方向でやっています。流用できる物は流用しています。その筆頭がワイヤー類。
エビホーン化するにあたり、シフターを前方に移動するため、通常ワイヤーの長さが足りなくなります。そのためワイヤー一式全とっかえとなるのですが、僕の場合は先日ディレイラー、ブレーキを交換しており、その際ワイヤーも新調していたため、もったいないことになります。幸い新しくしたワイヤーはリヤメカ側だったため、今回はそれをフロントに流用することで費用を抑えました。
※ちなみにバーエンドバーを利用する場合、ワイヤーの長さはそのままでもいける場合があります。ブルホーンハンドルと比べて突き出しが短いためですが、僕の場合はハンドルカットを繰り返した事によりシフターが極端に中央寄りになり、それに合わせてワイヤーを取り回していた為無理でした。

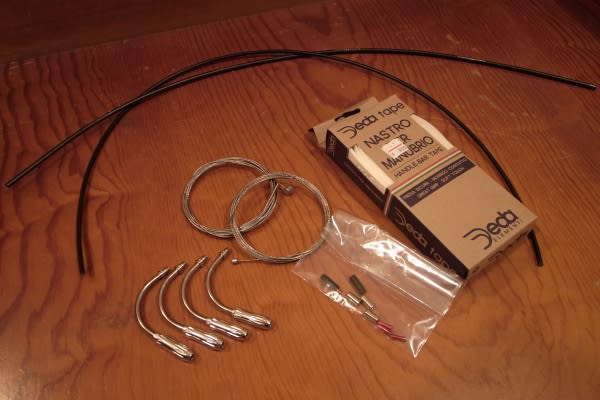

ですので購入したのは以下の通り。
リヤ側シフトインナー・アウター
リヤ側ブレーキインナー・アウター
アウターカップ、エンドピン
バーテープ
Vブレーキ用リードパイプ
ではサクサクと作業していきましょう。まずハンドルをスッキリきれいにしましょう。取るもんとって、ワイヤー類を全て外し、完成予想図を仮組します。
なかなか良い感じ？ちなみにシフターはこのくらいの位置に取り付けます。このバーエンドバーは先端が曲がっているので、先端にとりつけるとブレーキレバーが遠くなってしまいます。慣れたら曲がり部分はカットしてしまっても良いかな。
シフターの取り付け位置が決まったら、次はワイヤリングです。今回はここが一番悩みの種でした。
今まで使用していたシフターをそのまま取り付けると、ワイヤーがみょーんと前方に大きく飛び出します。そもそもこれがエビの髭のように見えるからエビホーンなのですが、いかんせん出すぎは気になる。そこで多くのエビホーン化に使われるのが変速バナナ。調べてみると、ヒラメの変速バナナというものがエビホーン化にはよく使用されるそう。こいつをシフターに取り付けることによって根本で曲げてやり、ワイヤリングを綺麗にすることができます。
しかしいかんせんちょっと高い。３個で２０００円は払えないことはないですが、出来ることなら出費を抑えたい。何か良い物はないかといつものショップへお邪魔すると、ありましたよ良いのが！それがこのリードパイプ↓
本来はVブレーキのメカ側に使用するもので、ショップの方も「やるなら自己責任で」と仰っていたので不安でしたが、現物合わせでいってみるとこりゃいける！ちょっとグラグラするけど勝手に外れる事はないし、なんといっても一個２８０円！コスパ良すぎって事で採用です。

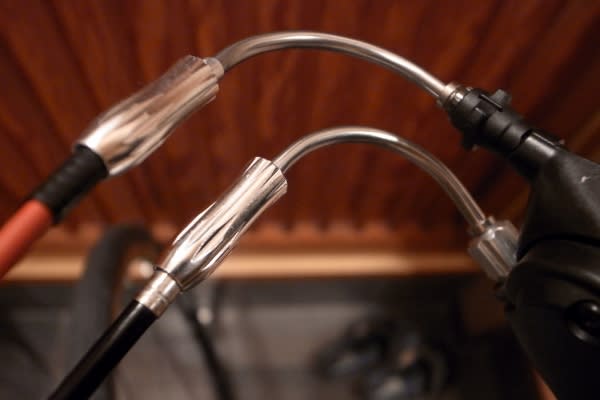

ワイヤー取り付けした姿がこちら。リードパイプのおかげで思ったよりエビエビしくないです・・・よね？変速もブレーキのフィーリングも気にならないし、こいつはいいぞ。
最後にバーテープを巻いて完成の姿。どこかのブログで言ってましたが、エビというよりザリガニですね。ザリホーン。いやブルホーンハンドルじゃなくてバーエンドバーだからザリガニバー？なんのこっちゃわからないのでエビホーンでよし。
少し前の型のロード用STIって、ワイヤーがこうなってましたよね。そう考えるとテンション上がる。
横から。本当はバーエンドバーの角度を地面と水平にしたほうがTTバイクぽくてかっこよいのですが、そうすると乗りにくくなってしまうので・・・。

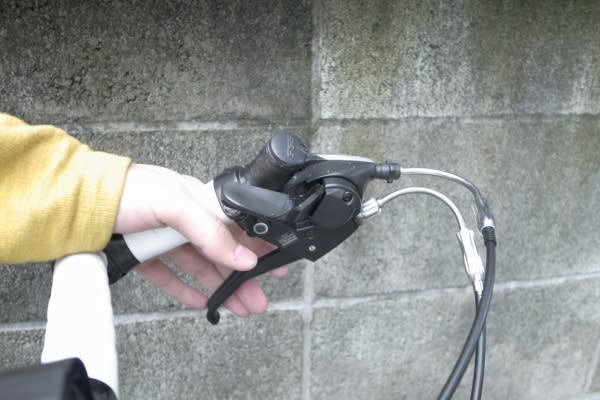

このように指をかけながらの運転が出来るわけですね。とっさのブレーキングにも対応。
シフト操作も楽ちん。カチカチッと小気味よく決まります。
というわけで完成しました変則エビホーン。総費用３０００円ちょい。ワイヤー類を全て変えればもう少しするでしょうが、それでも通常のエビホーン化に比べれば安くあがるでしょう。ビフォーに比べて格段に乗りやすく仕上がりました。手元でシフトチェンジ、ブレーキングが出来るってなんて素晴らしい。大変満足です。
結果的にうまくいきましたが、今回のカスタムは多分に運に助けられました。中古で買ったバーエンドバーがサイズピッタシだったこと、たまたまリードパイプがうまく使えたこと。これから挑戦される方は、そんなところに気をつけるとうまくいくかもしれません。
なかなかカッコイイのでは？と思われた方、その勢いのままレッツクリック！
にほんブログ村
そもそも２ヶ月も更新しねーで何を今更、って感じですが、まあそれはそれとして。
さて構想から１日２日と経ち、なんとエビホーン化、完成しました。自分でもビックリするほどの行動力です。
どうでもいいことには行動力があるtom、行きまーす！
というわけで、バーエンドバーを利用して簡易的にエビホーン化することが出来ることがわかりました。
となればもうすることは一つ、パーツ集めです。自転車いじりはプラモデル感覚とはよく聞くところですが、これほど「男の子」部分を刺激する言葉があるでしょうか、いやない。
用意するもの
今回は出来るだけお金をかけない方向でやっています。流用できる物は流用しています。その筆頭がワイヤー類。
エビホーン化するにあたり、シフターを前方に移動するため、通常ワイヤーの長さが足りなくなります。そのためワイヤー一式全とっかえとなるのですが、僕の場合は先日ディレイラー、ブレーキを交換しており、その際ワイヤーも新調していたため、もったいないことになります。幸い新しくしたワイヤーはリヤメカ側だったため、今回はそれをフロントに流用することで費用を抑えました。
※ちなみにバーエンドバーを利用する場合、ワイヤーの長さはそのままでもいける場合があります。ブルホーンハンドルと比べて突き出しが短いためですが、僕の場合はハンドルカットを繰り返した事によりシフターが極端に中央寄りになり、それに合わせてワイヤーを取り回していた為無理でした。
ですので購入したのは以下の通り。
リヤ側シフトインナー・アウター
リヤ側ブレーキインナー・アウター
アウターカップ、エンドピン
バーテープ
Vブレーキ用リードパイプ
ではサクサクと作業していきましょう。まずハンドルをスッキリきれいにしましょう。取るもんとって、ワイヤー類を全て外し、完成予想図を仮組します。
なかなか良い感じ？ちなみにシフターはこのくらいの位置に取り付けます。このバーエンドバーは先端が曲がっているので、先端にとりつけるとブレーキレバーが遠くなってしまいます。慣れたら曲がり部分はカットしてしまっても良いかな。
シフターの取り付け位置が決まったら、次はワイヤリングです。今回はここが一番悩みの種でした。
今まで使用していたシフターをそのまま取り付けると、ワイヤーがみょーんと前方に大きく飛び出します。そもそもこれがエビの髭のように見えるからエビホーンなのですが、いかんせん出すぎは気になる。そこで多くのエビホーン化に使われるのが変速バナナ。調べてみると、ヒラメの変速バナナというものがエビホーン化にはよく使用されるそう。こいつをシフターに取り付けることによって根本で曲げてやり、ワイヤリングを綺麗にすることができます。
しかしいかんせんちょっと高い。３個で２０００円は払えないことはないですが、出来ることなら出費を抑えたい。何か良い物はないかといつものショップへお邪魔すると、ありましたよ良いのが！それがこのリードパイプ↓
本来はVブレーキのメカ側に使用するもので、ショップの方も「やるなら自己責任で」と仰っていたので不安でしたが、現物合わせでいってみるとこりゃいける！ちょっとグラグラするけど勝手に外れる事はないし、なんといっても一個２８０円！コスパ良すぎって事で採用です。
ワイヤー取り付けした姿がこちら。リードパイプのおかげで思ったよりエビエビしくないです・・・よね？変速もブレーキのフィーリングも気にならないし、こいつはいいぞ。
最後にバーテープを巻いて完成の姿。どこかのブログで言ってましたが、エビというよりザリガニですね。ザリホーン。いやブルホーンハンドルじゃなくてバーエンドバーだからザリガニバー？なんのこっちゃわからないのでエビホーンでよし。

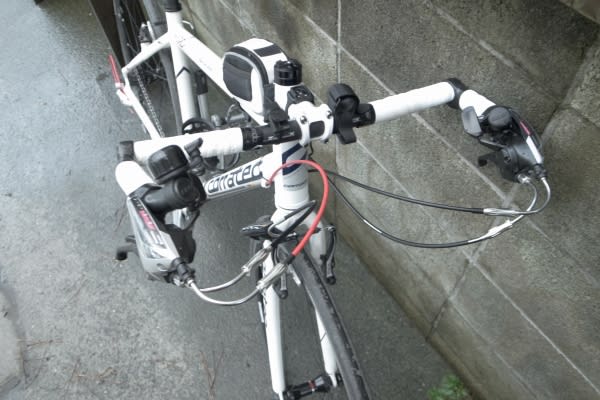

正面から。お、このアングルからだとちょっとかっこいい。
というわけで完成しました変則エビホーン。総費用３０００円ちょい。ワイヤー類を全て変えればもう少しするでしょうが、それでも通常のエビホーン化に比べれば安くあがるでしょう。ビフォーに比べて格段に乗りやすく仕上がりました。手元でシフトチェンジ、ブレーキングが出来るってなんて素晴らしい。大変満足です。
結果的にうまくいきましたが、今回のカスタムは多分に運に助けられました。中古で買ったバーエンドバーがサイズピッタシだったこと、たまたまリードパイプがうまく使えたこと。これから挑戦される方は、そんなところに気をつけるとうまくいくかもしれません。
なかなかカッコイイのでは？と思われた方、その勢いのままレッツクリック！
にほんブログ村
