KATO EF58-150(宮原) の整備

2016-10-12 | 鉄道模型 機関車
朝晩冷え込みますね。
ついこの間まで、半袖ノーネクタイが…。
今はスーツ着ています。
季節が変わっていくのを実感します。
そういえば鱗雲なんかも、よく見かけますね。

さて、レイアウトの車両限界測定をEF 58でしていて…。

未整備でしたので、作業をしました。
手摺は、ダヴァサに交換済みなのですが(^^;)

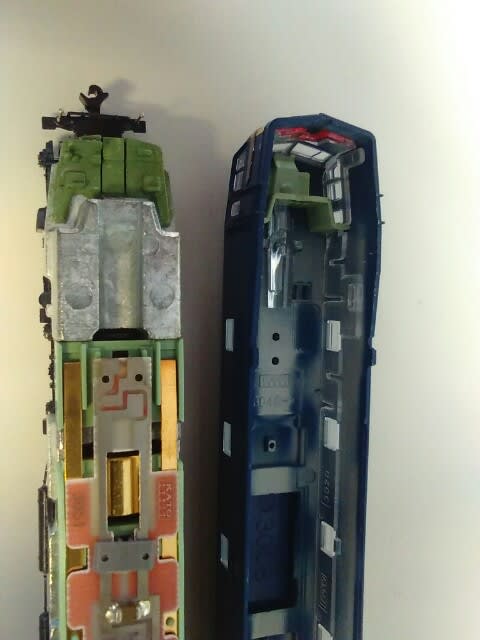

さて、分解。

嫌な基板です。
カットしないと、LEDが導光材に当たりはタイプですね。
まずは、コンデンサ除去。

そして、LEDを薄く削ります。

それから、LEDの当たりをつけて…

基板カットし、はんだしました。
当然この状態では、両点灯です。

スナバ回路を作ります(^^)

それを基板につけると、


片側消えます。
不思議ですね(^^;)
完成はこちら。

やはり、電球色はかっこいいですね。
明日からは…これを整備します。

『鉄道』 ジャンルのランキング
コメント (4)   この記事についてブログを書く
この記事をはてなブックマークに追加
« ぽちフェスタ速報 | トップ | 基本は大事。 »
最近の画像もっと見る

4 コメント

コメント日が  古い順  |   新しい順
誘導員手摺り (nari-masa)
2016-10-12 20:46:53
こんばんは。
EF58のタヴァサ製誘導員握り棒、シャープですね。
うちのEF58も交換したくなります。
スナバ回路は効果的ですね~。
常点灯には必須ですね。
次はEF52ですか~。
マイクロ機は弄り甲斐があるので展開が楽しみです。
参考に (がおう☆)
2016-10-12 21:13:20
こんばんわです。

EF58は誘導員手すりタヴァサ製に交換されているなんて羨ましい~(^-^;
この手の古い基盤の機種は、うちも多いので、LED交換したいです。その際に非常に参考になります。
LED削りもそのぐらいやるんですね。

EF52、もしかしてカマボコライトを治す???(笑)
そんな感じがしてます(^^)/
Re:誘導員手摺り (ぼち吉鉄道)
2016-10-13 20:14:32
nari-masa様
こんばんわ。
コメントありがとうございます。

今日は、分解と掃除で時間切れ。
グリスが溶けてました(^^;)
ライト悩みます。
全く自信がないのです。
取り合えず、LEDの交換を進めます。
Re:参考に (ぼち吉鉄道)
2016-10-13 20:17:44
がおう☆様
こんばんわ。
コメントありがとうございます。

タバァサいいです(^^)
あと、もう一両交換しないといけないのがあったはず…。
そのうちテスト走行時に気付くでしょう(^^;)

かまぼこ…自信がないのです。
多分やりません。
今回はLED交換で…。
