環境をアシストする金属加工 ナウ産業

ナウ産業は、脚皿（ネスティング）・打ち抜き・ベンダーを得意とする神奈川県綾瀬市の「環境をアシストする」金属加工業です。

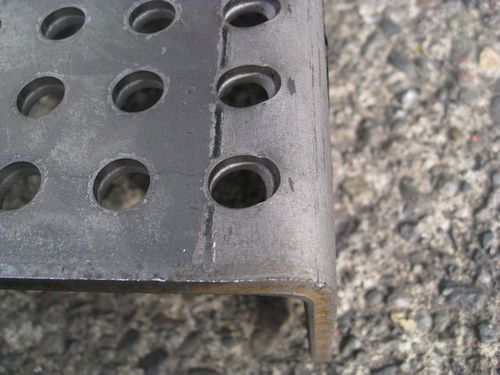

打ち抜き後曲げ加工です。

2011-01-08 11:33:24 | 製品情報【タレパン】


材質：SS400　

板厚：6mm

穴径：10mm

穴ピッチ：20mm

曲げから穴芯まで17mmで少し穴が変形しました。

厚板の打ち抜き、曲げ加工を得意としていますので、何でもご相談ください。
コメント (0) |  トラックバック (0) |

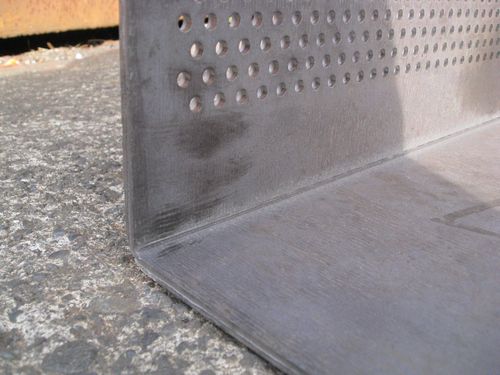

打ち抜きの仕事です。

2011-01-06 16:48:29 | 製品情報【タレパン】
打ち抜きの仕事です。

打ち抜き

板厚６ｍｍ　穴径６ｍｍ　穴ピッチ１２ｍｍ

穴数1450個

少しソリが出ますので

修正機で修正しました。
コメント (0) |  トラックバック (0) |

シャフト受け馬

2009-11-09 09:06:30 | 製品情報【タレパン】





大きなアールを切カキしてシャフトを受ける台を製作しました。



これが完成品ですが２コ並べている写真です。

φ７６０のシャフトを受けます。



コメント (4) |  トラックバック (0) |

村田機械　MAGNUM-5000 抜きカス

2009-11-05 18:27:25 | 製品情報【タレパン】

 　村田機械　MAGNUM-5000 の最大の穴径を抜いたカスです。

　板厚９ｍｍ

　φ３２

　　　　ヌキ音　いい音しますよ！

　　加工能力が１０ｍｍ、45ton　までイケるんです！！

コメント (0) |  トラックバック (0) |

ふるい

2009-11-05 16:58:09 | 製品情報【タレパン】

　村田機械　MAGNUM-5000 による
　６ｍｍの板厚　パンチング加工した後
　3本ロールで曲げ加工しました。
　材質：鉄
　板厚：６ｍｍ
　穴径：φ２４



　加工面のアップ画像です。
コメント (0) |  トラックバック (0) |
