急行、近郊型 その23

2017-06-14 13:26:48 | 16番 電車
袋詰め中に一部未加工を発見したので追加工します。
量産途中で渡り板のポンチ→穴に設変しました。





治具をセットして妻板をツライチに落とし込みます。





両面テープで固定。

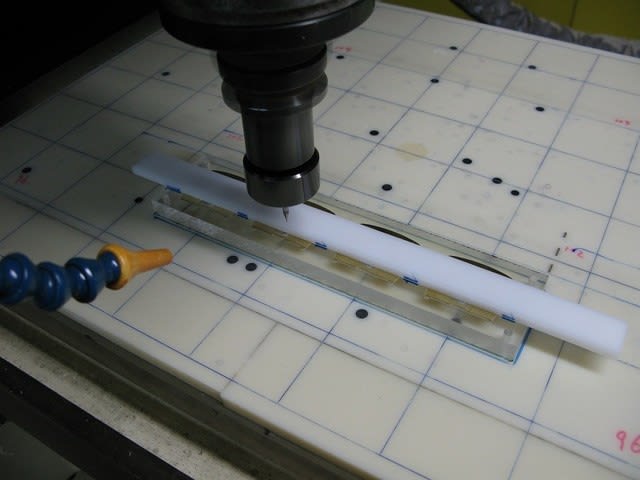

ポリアセタール(どんな材料でもよいのだがたまたまあった)の適当な板で押さえつけます。





0.5径エンドミルで加工・・・未加工十数枚終了しました。気付いてよかった。





折角の治具なので直流急行型妻板の裏外周の段加工をします。
165系低、高、サロ用などもあります。お待ち頂いているお客様に早めにお届けしたいものです。
167系のトイレ側妻板の点検ぶたが大きい(ほぼ正方形)のは クハ、モハ、モハ三種類ともでしょうか?
詳しい方がいらっしゃればぜひともご教示ねがいます。





治具の天面を0.3ミリ削り凹み0.2にします。





アクリル押さえ板をねじどめ。





外周はこれくらい。





外周を深さ0.3ミリ段落とし。





ボディにはめこみチェック・・・・バッチリ(古いか)。マニアの皆様、ぜひとも採用してください。
とにかく両面加工は手間がかかるので¥はご容赦ください。
153系後期モハの小さなダクトはt1.0真鍮で製作予定です。
