いきなり103系 その4

2016-11-02 20:22:15 | 16番 電車
103系側面はこんな表現です。サフェーサーを吹きました。


窓を拡大すると

ガイドレールはt0.5でセンターピラーの先端は側面より凹0.1、ガイドレール上段の両側と柱の両側は凹0.2、
下段は凹0.4(=板厚)、ピラーの幅は0.75(実車60ミリ)です。凸形状でも上下で異なる断面です。
ここにアクリル窓をはめ込む仕様です。

ドアを拡大するとドア下台枠が薄いので埋め板の靴ずりが不可欠です。


靴ずりをセットした画像を追加しました。

戸袋窓の拡大はドア窓下辺と高さを揃えます。戸袋は一両に16箇所、十両編成で160箇所。
窓穴拡大加工の受付けが必要かもしれません。

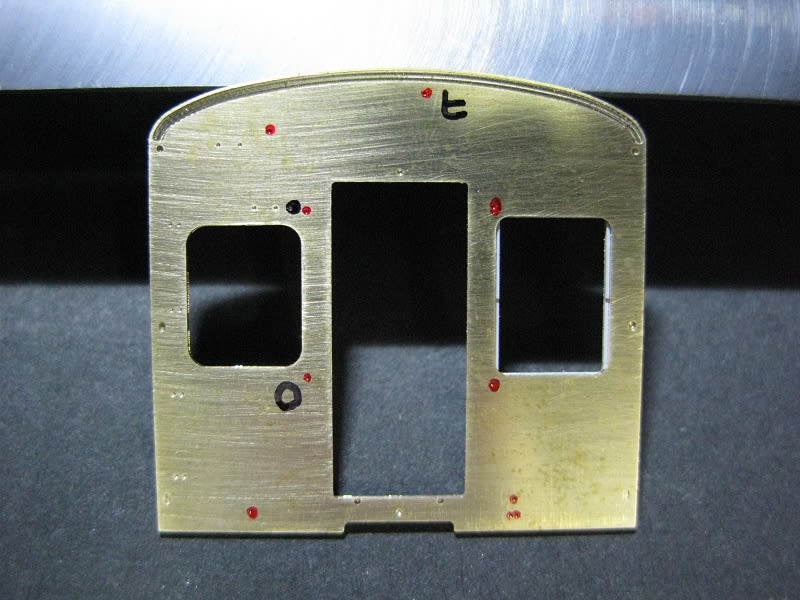

妻面はt0.5でキットの窓サイズより幅を狭め、配管や足掛け穴のために勝手にアレンジしました。
右窓ガイドレールつき。
