補充製作 その4   ED74

2017-05-22 18:51:57 | 16番 機関車
在庫切れで、めったに売れない "EL036 ED74エアフィルター(カツミさん用)"のご注文を頂きましたので
私用の分も含めて製作します。CADを引っ張り出して、少し余分に複写します。
初めに乗務員ドアですが、夢屋さんのキットをお持ちのお客様からEF80用特注パーツのご依頼もあるので
同時に製作します。(私は80のキットを持っていない)





74,80一枚ずつ試し抜きでサイズをチェックします。

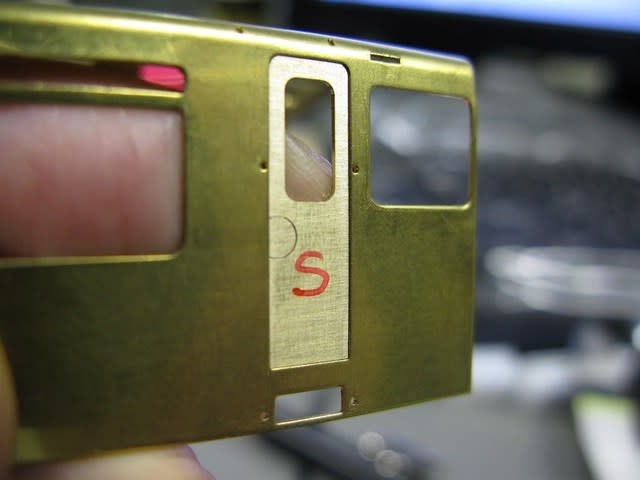

こちらは ED74 乗務員ドア。ボディドア穴の上辺からRにかけて仕上げが必要で、整えるとピタリとはまります。
ハンダしろ凹0.3なので、ドアは側板から凹0.1になります。
下辺の隙間にキットの靴ずり部分を差込みます。





こちらは夢屋さんのEF80用ドアで、74と同様、側板から凹0.1です。サイズはピタリです。
ボディはお客様から拝借しました。
指示寸法通りですが窓の下辺が不揃いなのが気になります。





嵌合を確認したので50枚機械に掛けます。




こちらは ED74 エアフィルター で、手元に数枚だけ残してました。
t0.8の切削加工で側面と ツライチ にはまります。





もう一枚。
右のフィルターの左上は不揃いにみえますが、均等にはまりますのでご安心ください。





ドア50枚抜き終わりました。
