チェーンの長さと 取り付け方

2014-07-19 20:13:48 | 自転車整備 チェーン

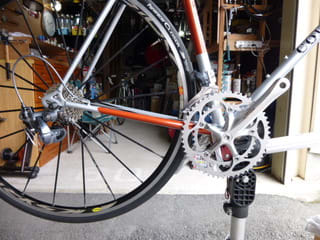

組立てを進めているコルナゴのクロモリフレームを使った自転車
今回はチェーンの長さを決め、取り付けましょう





自転車の組み立ても進み変速機が動かせる状態になりました
自転車にとって大切なチェーン 今回はその整備を進めて行きます






チェーンはこの自転車の為に用意した 6~8速対応の
シマノ CN-HG50 これは事前に良い状態に整備をして
います 使う工具はチェーン切りとチェーンフッカー

整備風景 【 使用前のチェーンの手入れ CN-HG50 】




チェーンの長さを決めるのにはリアホイールが
必要です






事前に整備をしたチェーンはとても良い状態です
このインナーリンクから チェーンを通して行きます

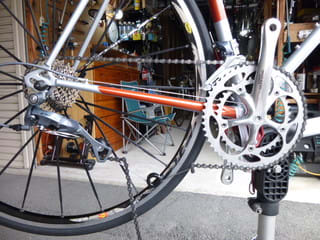

フロントディレーラーをアウター側に操作し
チェーンをアウターギアに掛けて行きます






リアディレーラーはトップ側です チェーンを
トップギアに乗せ 変速機のプーリーにも正しく
乗せて行きます






変速機のプーリーケージにはチェーンの脱落防止の
爪が有ったりします その辺りは間違いの無い様に
チェーンを通して行きます 上の写真が正解です
ここは良く間違う所です






チェーンフッカーを使いチェーンを仮止めします
その時の変速機の状態です チェーンの長さを
決めるのはこの変速機が頼りです






リア変速機には上下のプーリーが有ります
その中心には取り付けボルトが有ります




その上下の中心を結んだ線を 地面に対して
垂直にするのが基本です この時ギアは前は
アウター 後ろはトップ アウター・トップ
に掛けています




変速機のプーリーケージを基本の状態にすると
この自転車の場合 チェーンを 4 駒切る必要が
有ります






でもまだ早まってはいけません チェーンを
フロントをインナーに掛け インナー・トップにします
この時にチェーンが張れているかを確認します
この変速機にはまだ余裕が有ります O.K です






次にチェーンをアウター・ローに掛けて見ました
これは少しキツイですね 変速機のテンションが
一杯です 4 駒短くするのは止めた方が良さそうです






もう一度インナー・トップで 3 駒切った時の状態を
試します これでも大丈夫ですね 今回はチェーンを
3 コマ切る事にします






チェーンの長さが決まったのでチェーンを切りましょう




チェーン用の工具です これは頻繁に使うので
自分で整備をしようとする方は 是非用意して
おきたい工具です






工具にチェーンをセットします 3 コマ切るので
場所を間違わない様に・・
チェーンは インナーリンクとアウターリンクが
一つのセットで一コマと呼びます






チェーンのピンの中心に工具のピンを当てます
ここは正確に中心を狙って下さい






チェーンが動かない様に指で押えると良いでしょう
ハンドルを廻し工具のピン=矢 を送ります
そうすると矢がチェーンのピンを押し出します






ピンが最後まで抜けると 矢を戻します
これでチェーンが切れています






工具にはチェーンのピンが残っています




チェーンを切った状態のアウタープレート
次はここでチェーンを繋ぎます




これからチェーンを繋ぎます 作業はチェーンステーの
上下どちらでも良いですが 私は下の方がやり易いです

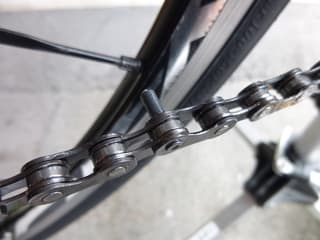

これがチェーンを繋ぐ時に使うアンプルピン このナロー
タイプの薄いチェーンは一度抜いたピンは使いません
使う前にオイルを塗っておきます






チェーンを合わせそこにアンプルピンを差し込みます
この時 チェーンステーの下で作業する場合 チェーンの
アウターリンクは前方でインナーリンクが後方に有ります
これがチェーンの強度を保つ方向だと シマノさんは案内
しています






再び工具を正しくセットし ハンドルを慎重に
回し矢を送ります




アンプルピンが徐々に入って行きます この入り加減は
チェーンの表裏に同じだけピンの頭が出ている事を確認
します これは大切な処です




チェーンにピンが入りました 裏側にはピンの
ガイド役をした頭が突き出ています






ここはプライヤーを使い折ります






折り取ったピンのガイド部分です これはもう必要は
有りません






ピンの状態を良く確認します 表裏の出具合が
揃っていなければ 再度工具を使い微調整を
してやれば良いでしょう






チェーンを繋いだ時のお約束の作業 繋いだ部分の
動作確認をします 動きが渋ければ下の写真の様に
チェーンを折る様に苛めてやる事が必要な時も有ります






最後に繋いだ部分にオイルを塗布しておきましょう




チェーンの長さの決定 今回は基本より 1コマ長く
調整しましたが チェーンステーの長さやギア枚数
変速機の取り付け角度などが関り必ずしも基本通り
に行くものでは有りません 基本を大きく外れない
範囲で柔軟に構えたら良いと思います





消耗品で有るチェーン 自転車に乗る以上必ず交換の時期がやって来ます
自転車愛好家の人達には是非覚えて欲しい作業だと思います 自転車が
もっと楽しくなりますよ
