NTSCがわからない。

2017-05-16 14:51:32 | 雑記
NTSCで640x480なカメラ出力を、映像入力があるマイコン(RZ/A1H)にぶちこむと、画面サイズが1440x480になる。
NTSCというか480i(525i)の規格では720x480らしい。
つまり横が倍。
マイコン内でスケーリングできるので何ら問題はないのだが、なぜ倍というか1440なのかが分らないと、上位の解像度のものをつなぐ用事ができた時に困る。

というわけでググるのだが、どこにも情報がない。
某プロジェクターの仕様にかろうじて(?) 480i:720(1440)x480 と書いてあるだけだ。

な ぜ だ !!

とか、こんなところでグチってもどうにもならないんだけどさ。




※画像追加


ジャンル:
ウェブログ
コメント (4)   この記事についてブログを書く
« Windows10(64bit)で動かない | トップ | URLの半角括弧 »
最近の画像もっと見る

4 コメント

コメント日が  古い順  |   新しい順
Unknown (わ)
2017-05-16 22:08:53
おひさです。
BT.656で倍クロックでYとCb/Cr情報が出てくるのを1440と勘違いしてる落ち?
なんて考えがよぎりました。しらんけど。
ぉぉぅ (星田人)
2017-05-17 13:37:10
おひさでやす。

フレームバッファより前段階なので、ビデオ信号のままだとおもうんだけれども

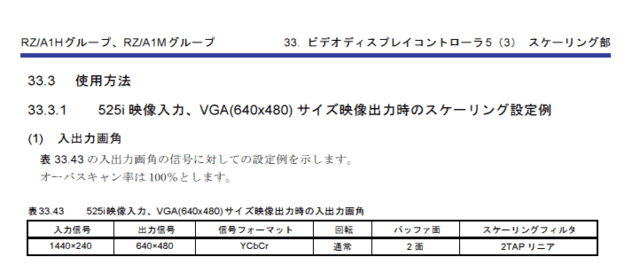

追加した画像のように、マイコンの取説からして1440x240(480i)を前提にしてるので…

スケーリングのレジスタの初期値もこれ前提になってるようで、たぶん、黄色のRCAをぷすっと挿せばとりあえず映る、とかいう構成ではないかと。

もやもや。
Unknown (わ)
2017-05-18 09:06:53
あー、スケーリング前提なのね。
720pxから640pxに直接スケーリングだと、サンプリング周波数が近すぎて、ガタガタになるかボケボケにしかなんないから、綺麗にするためにオーバーサンプリングしてるのかも。
ビデオサンプリングの周波数は、フレームとか同期周波数のしがらみがあるんで、いきなり640でサンプリングとかできないから。
ぬう。 (星田人)
2017-05-20 23:03:57
このマイコンは取り込める大きさが1440x1440とかあるので、横は値j固定でサンプリングしているのだろうか…
高解像度のカメラもってきたときに厄介そうだ

しかしそうすると、プロジェクターとかにちらっとだけでてくる1440の正体がわからないままだし
その道のプロいないかなあ
