Kindle Fire HD ・・・ 文鎮化と復旧。

2013年01月05日 01時24分37秒 | Kindle
framework-res.apk を 弄っていたら、Kindle Fire HD が起動しなくなりました。 orz.

ロック画面の壁紙の変更方法は解ったのですが、危険です。

起動中に framework-res.apk を入れ替えると、タイミングによっては、エラーメッセージの嵐となり、文鎮が作成されます。

復旧方法があることを確認し、危険と承知でやったんですけど・・・

やっぱり・・・

こうなりました。

この画面で 「Reset to Factory Default」とあるのですが・・・
これを実行しても OSイメージは復元されない様で、OS関連のファイルがクラッシュした場合には復旧出来ないようです。

こうなってしまうと、メーカーに修理依頼するか、fastboot Mode で 起動して OSイメージを焼き直すしかありません。
私は HTC Aria や Xperia acro で既に ROM焼きは経験しているので、後者の「fastboot Mode で 起動して OSイメージを焼き直す」を実施します。

しかしながら、Kindle Fire HD の 場合、HTC Aria や Xperia acro の様に 電源ボタンと他のボタンを同時押しして fastboot Modeに切り替えることが出来ず、 factory cable という、特殊結線された microUSBケーブルが必要です。

なので、部品調達。
部品調達といっても、本体に添付されている microUSB ケーブルでは、microUSBアダプタの全接点(5pin)全て結線されていなく、4pinしか使用していません。
今回必要とする factory cable は通常のUSBケーブルで未使用となっている 4番ピンの結線が必要となります。

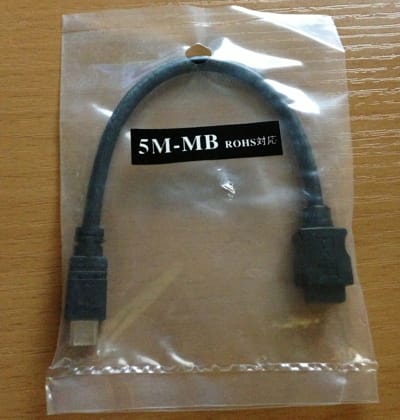

従って、市販ケーブルを改造して作成する場合には、5pinが全結線されているケーブルが必要な訳で、秋葉原のパーツショップを探したところ、microUSB(5pin)←→miniUSB(5pin) 変換ケーブルがありました。

実売 200円程度。予備で 2本 購入。

これをばらして、結線状態を確認し、1番ピンと4番ピンを短絡します。
その他の結線はそのままにし、PCとの接続に miniUSBケーブルを使います。

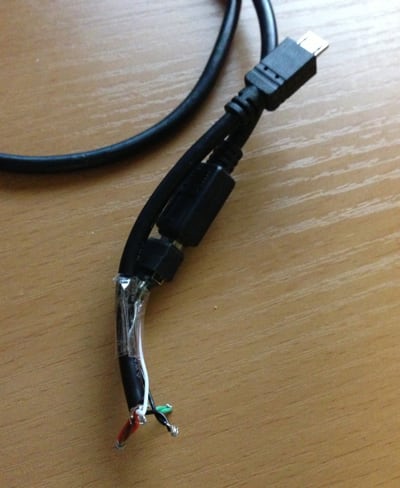

結線状態を調べる為、分解したのでこんな状態になっていますが、このケーブルの場合、赤(1番ピン)と茶(4番ピン)を短絡するだけでOKです。

事前にKindle Fire HD の ADB USB Driver をインストールする必要があります。

Kindle Fire HD Systemイメージ Restore toolをここから、KFHD_SRT_v1.2.3- 7.2.3 を ダウンロードします。

任意のフォルダに解凍します。(Windows PCで Android SDKとKindle Fire USB Driverがインストール済みのPC)

fastbootモードでの起動は、Kindle Fire HD を電源OFF状態にし、下記の様に接続します。
microUSB - 1番ピンと4番ピン短絡、その他はストレート(1,2,3,5番ピン) - minUSB - USB - Windows PC (32ビットOS:Android SDK, Kindle Fire HD USB ADB Driver)

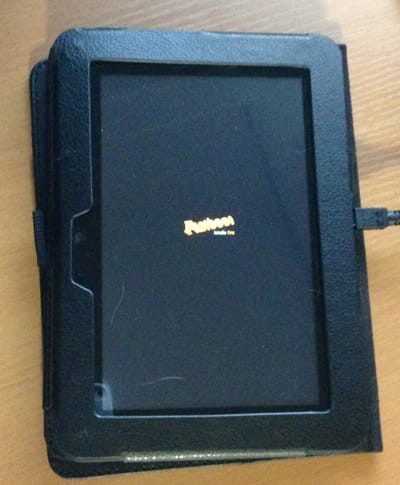

接続すると、Kindle Fire HD は 自動的に電源が入り、fastbootモードで起動します。

この状態でKindle Fire HDがUSBデバイスとして認識されていることを確認します。

上記でKFHD_SRT_v1.2.3- 7.2.3 を解凍したフォルダに移動します。
SR Tool.batを起動します。

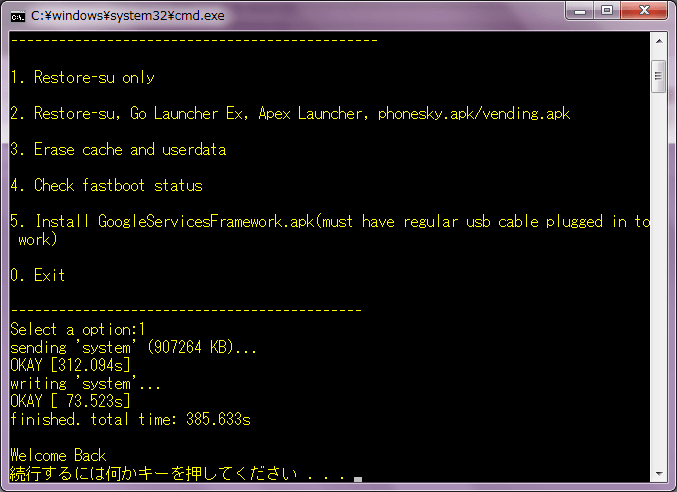

下記画面で、1を入力します。



結構時間かかります。15分くらいだったかなぁ。


上記画面の様に「Welcom Back」と表示されたら、USBケーブルを外して、Kindle Fire HD を再起動します。

初期状態+root化で起動されます。



Kindle Fire HDのUSBドライバの認識やADBコマンドでエラーが出る場合には、Android SDK を使って、Kindle Fire HDのUSBドライバのインストールを実施し、android sdkフォルダ - platform-toolsフォルダの中にあるadb.exeを上書きコピーすることにより解決する場合があります。
下記手順で Android SDK環境に Kindle Fire のドライバやライブラリィ関連をインストールします。
1.SDK Manager.exeを起動
2.Tool - Manage Add-on Sites...
3.User Defined Sites - [NEW]
4.URL欄に 「 http://kindle-sdk.s3.amazonaws.com/addon.xml 」を入力し[OK]
5.User Defined Sites画面を閉じる
6.Package - Reload
7.Extras に Kindle Fire Device Definitions、Kindle Fire USB Driver、Android Support Library が追加されるので チェックしてインストール


気になることは何度もチャレンジ。
ESファイルエクスプローラでの framework-res.apk の入れ替えは失敗しましたが、Root Explorer なら、 /SDCard/Download/framework-res.apk に作成し、Move 機能で /System/Flamework に上書き移動することで、書き換えられ、起動出来ました。
ただし、上書き移動実行後は数分間フリーズ状態となり、自動で再起動されます。
再起動後は無事起動できました。

ロック画面の壁紙変更も可能ということがわかりました。
かなり危険ですな。

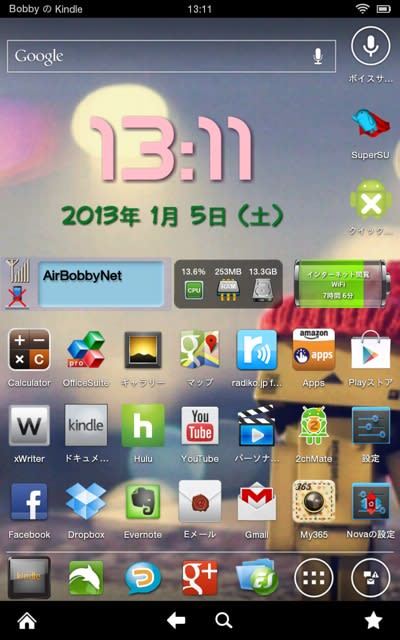

復旧後のホーム画面はこんな感じ。


上記手順でのfastbootモードでのSystemイメージ書き換えは、/Data/App 関連の追加インストール情報は初期化されないので、比較的復旧は楽です。
ただし、Nova Lancher 等 /System/App に移動したアプリは全て消えるので 再インストールが必要ですが、設定値をバックアップしておけば復元も楽になります。

ジャンル:
ウェブログ
コメント (13)   この記事についてブログを書く
この記事をはてなブックマークに追加 mixiチェック
« Kindle Fire HD マルチタスク環... | トップ | Kindle Fire HD の ロック画面壁... »
最近の画像もっと見る

13 コメント

コメント日が  古い順  |   新しい順
認識されません (PoH)
2013-04-10 02:09:43
カスタムROMの導入に失敗して文鎮化してしまいました
。Android SDKでKindle Fire Device Definitions、Kindle Fire USB Driver、Android Support Library、google USB Driveをインストールし、kindleのドライバもインストールしているのですが、factory cableでさしてもfastbootモードにはなるのですが、デバイスマネージャーで認識されません
認識されません (PoH)
2013-04-10 21:15:42
↑デバイスマネージャーにはunknown deviceと表示されます
PoHさん、こんばんは。 (ボビー)
2013-04-10 23:11:48
デバイスマネージャーのドライバの更新でインストールしたフォルダからドライバのinfファイルを指定しても認識しませんか?

OSはなんでしょうか?

Windows8 64ビットOSのPCでは、同様の現象を確認し、いろいろと試しましたが解決できていない状況です。

今は、Windows7 32ビットOSのPCでKindleは認識しています。
こんばんは (PoH)
2013-04-10 23:42:21
ちゃんとC:\Android\android-sdk\extras\google\usb_driverを指定しています。
OSは、Windows? 7 Starter 32ビットです
PoHさん、こんばんは。 (ボビー)
2013-04-10 23:48:31
fastbootモードで起動後、標準のUSBケーブルで接続し直してもかわりませんか?

Kindleを接続した状態で、デバイスマネージャーでunknown deviceを一旦削除して、再認識してみても同様でしょうか?
Unknown (PoH)
2013-04-10 23:56:32
同じですね。正しくインストールされませんでした、と出ます
この場合はどうなのでしょうか? (さくや)
2013-08-13 15:44:49
誤って既製ランチャーを葬り
再起動した際にKindlefireの画面のままなのですが
この場合もこのやり方で直せばよいのでしょうか?
はじめまして (かずき)
2013-09-05 03:42:48
記事を参考にやってみたのですが
再起動したらKindlefireの画面がついたり消えたりして
起動しません
どうしたらよいでしょうか
Re:はじめまして (bobby_soft)
2013-09-21 22:23:38
その状態になった場合はメーカー修理かファクトリーケーブルを使ってROMを初期化しないとだめです。
ファクトリーケーブル (Unknown)
2014-03-01 14:37:33
ファクトリーケーブルでつないでもFastbootモードにはいりません
ファクトリーケーブルの件 (ボビー)
2014-03-02 17:06:45
ケーブルは動作確認されたものでしょうか?

ケーブルが問題無いのであれば、本体のバッテリィが無いか、故障と思われます。
エラー?? (riku)
2014-12-03 17:34:25
Tate-PVT-08の更新をしたら
「デバイスのドライバー ソフトウェアのインストールに関する問題が発生しました。

デバイス用のドライバーソフトが見つかりましたが、このドライバーのインストールの時にエラーが発生しました。

Android ADB Interface


指定されたカタログファイルにファイルのハッシュがありません。ファイルが壊れているか改ざんされた可能性があります。」 と出ます(泣)

どうしたら良いでしょうか??

できれば返事よろしくお願いします


Re:エラー?? (ボビー)
2014-12-05 11:27:28
対象のドライバーを一旦削除し、
Android SDK を一旦アンインストールし、最新版をDLしてインストールしてもだめでしょうか?
最新のAndroid SDKに対象のドライバーが存在しない場合には、ドライバーのみ再インストールしてみてください。

>Tate-PVT-08の更新
については知識がありませんが、この更新によりドライバ関連のファイルが更新されてしまい不具合が起きてしまったと思います。
