今日は、広島市安佐南区へ地デジアンテナ及び4K8K対応工事にお伺いしました~(^^♪

2017年08月31日 | アンテナ工事広島市安佐南区

今日は、広島市安佐南区へ地デジアンテナ及び4K8K対応工事にお伺いしました。

ホームページからのご依頼です。^^



ご新築おめでとうございます。



到着後 ご挨拶を済ませ早速工事開始です。



ご新築の建物は、軽量鉄骨構造のタイル張りの壁面でなので

デザインアンテナの取り付け金具を少し改造して・・・・・・・^^

改造した金具に合わせてタイル目地に下穴を開けます。

このまま下穴を開けたままだと目地上から 雨水の侵入する為

目地に合わせてシリコンを入れて防水処理を行い・・・・

金具の裏側にもシリコンを入れてステンレスビスで固定後

周囲をマスキングして全て防水処理を行います。

デザインアンテナを取り付けしてから 再測定を行います。

広島本局14NHK総合 OKです。

広島本局15NHK教育 OKです。

広島本局18RCC OKです。

広島本局19HTV OKです。

広島本局22HOME OKです。

広島本局23TSS OKです。

かなり良い値で受信出来ていますね。^^

デザインアンテナは、こんな感じで取り付け完了しました。

本当は、この後スカパーマルチアンテナ(4K8K対応)をスカパー指定

取り付け工事会社さんが、取り付けする予定でしたが・・・・・・

ベランダに取り付けする為の金具が、在庫が無いと言う事でBS部分の接続は

スカパー工事会社さんが、してくれるそうでマルチアンテナまでは、配線して

置きました。



2階情報盤に地デジBSCS(4K8K)対応ブースターを設置して既設分配器

(4K8K対応)に配線接続、お部屋のアンテナ端子も4K8K対応だったので

そのまま使用する事にしました。



お部屋にて確認測定作業です。

広島本局14NHK総合 OKです。

広島本局15NHK教育 OKです。

広島本局18RCC OKです。

広島本局19HTV OKです。

広島本局22HOME OKです。

広島本局23TSS OKです。

遅延プロファイル OKです。

通常この地区は、広島本局と佐東町局と物理チャンネルが同一の為にかなり乱れますが

今回は、かなり良いです。^^

スペクトラム波形も綺麗です。



お手持ちテレビで視聴確認を行い作業完了致しました。

今日から テレビを楽しんで下さいね。^^



ご依頼ありがとうございました。m(__)m

アンテナ1番ドットコムは、こちらから^^











コメント
この記事をはてなブックマークに追加

今日は、広島県東広島市へ地デジ八木式BSCSアンテナ工事にお伺いしました~(^^♪

2017年08月30日 | アンテナ工事広島県東広島市

今日は、広島県東広島市へ地デジ八木式BSCSアンテナ工事にお伺いしました。

何時もご依頼頂くハウスメーカーさんからのご依頼です。^^



ご新築おめでとうございます。



お引渡し前の施工なので今日は、現場にはどなたも作業をされていませんでした。

早速準備開始です。

八木式アンテナの金具部分をローバルで錆止め処理を行います。

屋根上に持って上がりマストに垂直器を取り付けしてから・・・・・

上段4本のステーを張り終えました。

ここで再測定を行います。

西条局16RCC OKです。

西条局17HTV OKです。

西条局20HOME OKです。

西条局21NHK総合 OKです。

西条局27NHK1教育 OKです。

西条局28TSS OKです。

確認作業完了しましたので下段4本のステーを追加して上下で

8本ステーで強度抜群です。

BSCSコンバーターへのケーブル接続は、防水接栓で仕上げてから接続します。

上から 防水キャップを被せて2重防水処理です。

マストにBSCSアンテナを取り付けて測定です。

CS OKです。

BS OKです。

アンテナケーブルの配線は、積雪対策で支線に絡めて配線します。

積雪時にケーブルを雪に引っ張られない為です。

屋根上部分が、完成しました。

アンテナケーブル引き込み線へのケーブル接続もやはり防水接栓で仕上げて

接続を行います。

更に上から 防水ブチルゴムテープを巻いて2重防水です。

最後にブラックビニテで巻いて仕上げます。

ケーブルは、樋裏に固定してあまり目立たない様にしています。

後は、情報盤の中に電源部を設置して既設の分配器に接続します。

これで地デジBSCS受信準備完了しました。



各お部屋にて確認測定を行います。

CS OKです。

BS OKです。

西条局16RCC OKです。

西条局17HTV OKです。

西条局20HOME OKです。

西条局21NHK総合 OKです。

西条局27NHK教育 OKです。

西条局28TSS OKです。



テスト用のテレビで視聴確認を行い作業完了致しました。

これでお引越し後 直ぐにテレビを楽しめますね。^^



ご依頼ありがとうございました。m(__)m

アンテナ1番ドットコムは、こちらから^^















コメント (2)
この記事をはてなブックマークに追加

今日は、山口県岩国市へ地デジBSCS4K8Kアンテナ工事にお伺いしました~(^^♪

2017年08月29日 | アンテナ工事山口県岩国市

今日は、山口県岩国市へ地デジBSCS4K8Kアンテナ工事にお伺いしました。

ホームページからのご依頼です。^^



到着後 ご挨拶を済ませ早速現状確認作業からです。



店舗部分の取壊しの為 新規にアンテナ工事です。

お客様のご希望は、岩国局と広島局(特にフジテレビ系列TSS)は

絶対に外せ無いそうです。

今現在は、UHFアンテナ2本をUU混合をかけて岩国局と愛媛局を受信して

愛媛局のフジテレビ系列をご視聴中でBSアンテナは、何故か無線マストに固定されて

いる状況です。 屋根上に同じ状態でUUの混合をかけて受信するのが安直な方法ですが

コスト的に費用がかさみます。

2階屋根下に使用していない屋内4分配器、2分配器と配線は、ぐちゃぐちゃで

収拾のつかない状態で整理整頓しないといけません。

一通り配線状況を確認して部屋内での測定です。

測定器をLF990でスキャンをかけて調べて見ると 岩国局、愛媛局、広島本局と

入っています。

愛媛局13NHK教育 OKです。

岩国局40NHK教育 OKです。

広島本局は、多分LHミキサーなのでカットされて受信出来ない状態です。



八木式アンテナを組み屋根上で測定をして見ます。

岩国局、広島本局と問題無く受信出来る事が解りました・・・・

ただ指向性が、有るので愛媛局はエラーが多くて受信出来ませんでした。



ただご希望の広島本局23TSSは、問題無く受信出来ます。

出来れば岩国局、広島本局、愛媛局と全て受信出来れば良いのですが

最後のお楽しみに^^



これでやっとお見積りが、出せる状態になりましたので出させて頂き

BSCSアンテナとブースターは、4K8K対応での施工になりOKを頂けましたので

本格的に工事開始です。



八木式アンテナでの施工では無くデザインアンテナでの受信の方が

指向性が、緩やかで多分愛媛局に受信可能でしょう。(愛媛局はおまけです。)

モルタル壁に下穴を開けてから・・・・・

下穴にシリコンを入れて防水処理を行います。

デザインアンテナの取り付け金具をステンレスビスで固定を行い周囲を

マスキングしてシリコンで全て防水処理を行います。

マスキングテープを剥ぐとこんな感じになります。^^

デザインアンテナを取り付けして測定です。

岩国局38NHK総合 OKです。

岩国局39KRY OKです。

岩国局40NHK教育 OKです。

岩国局41TYS OKです。

岩国局42YAB OKです。



広島本局は、どうかな^^

広島本局14NHK総合 OKです。

広島本局15NHK教育 OKです。

広島本局18RCC OKです。

広島本局19HTV OKです。

広島本局22HOME OKです。

広島本局23TSS 全体外せない局OKです。^^

最後に愛媛局13NHK教育 OKです。

まだこの時点では、お客様には内緒です。^^

BSCS4K8K対応アンテナの準備です。

コンバーターへのケーブル接続は、防水接栓で仕上げてから接続します。

上から 防水キャップを被せ2重防水処理です。

BSCSアンテナ金具の下穴を開けてから・・・・・

下穴にシリコンを入れて防水処理を行います。

金具をステンレスビスで固定してマスキング後 周囲を完全に

防水処理です。

BSCSアンテナを取り付けして測定です。

CS OKです。

BS OKです。

アルミの屋根は、撤去されるので樋裏に配線を通す為にメッセンジャーを通して

配線を行います。

既設のアンテナケーブルへの接続は、防水接栓で仕上げてから

接続します。

更に上から 防水ブチルゴムテープを巻いて2重防水処理です。

最後にブラックビニテを巻いて仕上げてから 樋裏に固定して目立たない様に

しておきます。

デザインアンテナとBSCS4K8K対応アンテナは、こんな感じで取り付けしました。

地デジBSCS4K8K対応ブースターヘッド部は、デザインアンテナの裏側に収納して

いるので見えません。^^



お部屋の情報盤の中に電源部を設置して既設の6分配器に接続して地デジBSCS

受信準備完了いました。



お部屋にて測定を行います。

CS OKです。

BS OKです。

広島本局14NHK総合 OKです。

広島本局15NHK教育 OKです。

広島本局18RCC OKです。

広島本局19HTV OKです。

広島本局22HOME OKです。

広島本局23TSS OKです。

岩国局38NHK総合 OKです。

岩国局39KRY OKです。

岩国局40NHK教育 OKです。

岩国局41TYS OKです。

岩国局42YAB OKです。

愛媛局13NHK教育 OKです。

最後にお手持ちテレビとレコーダーのチャンネル調整を行い岩国局

広島本局、愛媛局と受信出来ました。

全部で17局受信でボタンが、足りませんでした。



ただ愛媛局は、おまけ受信と言う事ですよ^^

長い時間お邪魔しました。



ご依頼ありがとうございました。m(__)m

アンテナ1番ドットコムは、こちらから^^































コメント
この記事をはてなブックマークに追加

今日は、広島県呉市へ地デジ受信不調改修工事にお伺いしました~(^^♪

2017年08月28日 | アンテナ工事広島県呉市

今日は、広島県呉市へ地デジ受信不調改修工事にお伺いしました。

ホームページからのご依頼です。^^



ご新居の購入おめでとうございます。



到着後 ご挨拶を済ませ早速地デジ受信不調原因調査開始です。

お電話で状況をお聞きした時から・・・・

原因は、99%これだな~っと思ったいました。

リビングのアンテナ端子に測定器を接続して給電して見ます。

呉局22HOME 通電前は、完全にNGですが・・・・・



通電ON^^

呉局22HOME OKになりました。

やはり予想通りに以前お住いの方が、お引越し時に電源部をそのまま持って行かれた

のが、今回の地デジ受信不調の原因でした。

お客様に状況説明後 お見積りを出させて頂きOKを頂けましたので工事開始です。^^

屋根上のアンテナは、アンテナ自体は20年以上経過していますが

未だ十分使用出来る様です。

呉市で良く見かけるVHF5素子、UHF8素子が一つのアンテナになっているアンテナで素子の長い方が

VHF用で素子の短いのが、UHF用のアンテナです。

懐かしく思います。^^

地デジブースターヘッド部を交換して出力調整を行い・・・・・

お部屋に電源部を設置してこれで地デジ受信準備完了しました。



お部屋にて確認測定を行います。

呉局14NHK総合 OKです。

呉局15NHK教育 OKです。

呉局18RCC OKです。

呉局19HTV OKです。

呉局22HOME OKです。

呉局23TSS OKです。



これで今日から テレビを楽しめますね。^^



ご依頼ありがとうございました。m(__)m

アンテナ1番ドットコムは、こちらから^^









コメント
この記事をはてなブックマークに追加

今日は、広島市中区へ地デジアンテナ工事にお伺いしました~(^^♪

2017年08月27日 | アンテナ工事広島市中区

今日は、広島市中区へ地デジアンテナ工事にお伺いしました。

ホームページからのご依頼です。^^



ご新築おめでとうございます。



到着後 ご挨拶を済ませ屋根上での八木式アンテナでの測定を行います。

前回の測定は、お引渡し前でしたので屋外でのデザインアンテナでの測定のみで

屋根上での測定は、出来ませんでした。



局方向には、工場の大きな建屋が有りかなり微妙な状態です。

屋根上での測定の結果 決して良い値では無いのですが地デジ受信可能でしたので

工事開始です。

八木式アンテナの金具部分をローバルで錆止め処理を行います。

サイディング壁面に下穴を開けてから・・・・・

穴にシリコンを入れて防水処理を行います。

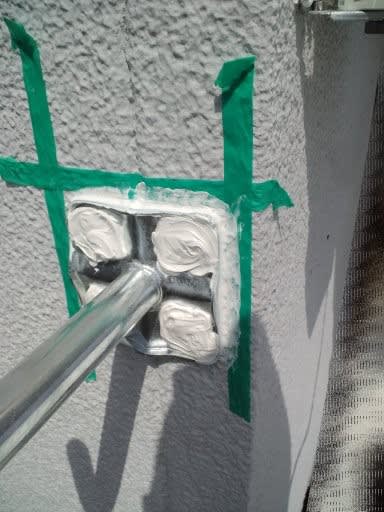

突き出し金具をステンレスビスで固定を行い周囲をマスキングしてから

完全にシリコンで防水処理です。

地デジのアンテナを取り付けしてから 再測定を行います。

広島本局14NHK総合 OKです。

広島本局15NHK教育 OKです。

広島本局18RCC OKです。

広島本局19HTV OKです。

広島本局22HOME OKです。

広島本局23TSS OKです。

地デジアンテナにブースターヘッド部を取り付けして屋根上部分の完成です。

2階点検口を開けてから 中に電源部を設置して転がっていた

分配器も一緒に固定しておきましょう。



各お部屋にて確認測定を行います。

広島本局14NHK総合 OKです。

広島本局15NHK教育 OKです。

広島本局18RCC OKです。

広島本局19HTV OKです。

広島本局22HOME OKです。

広島本局23TSS OKです。



最後にテスト用テレビにてお客様に視聴確認をして頂き作業完了致しました。

これでお引越し後 直ぐにテレビを楽しめますね。^^



ご依頼ありがとうございました。m(__)m
